华润渤海电气施工方案VIP免费

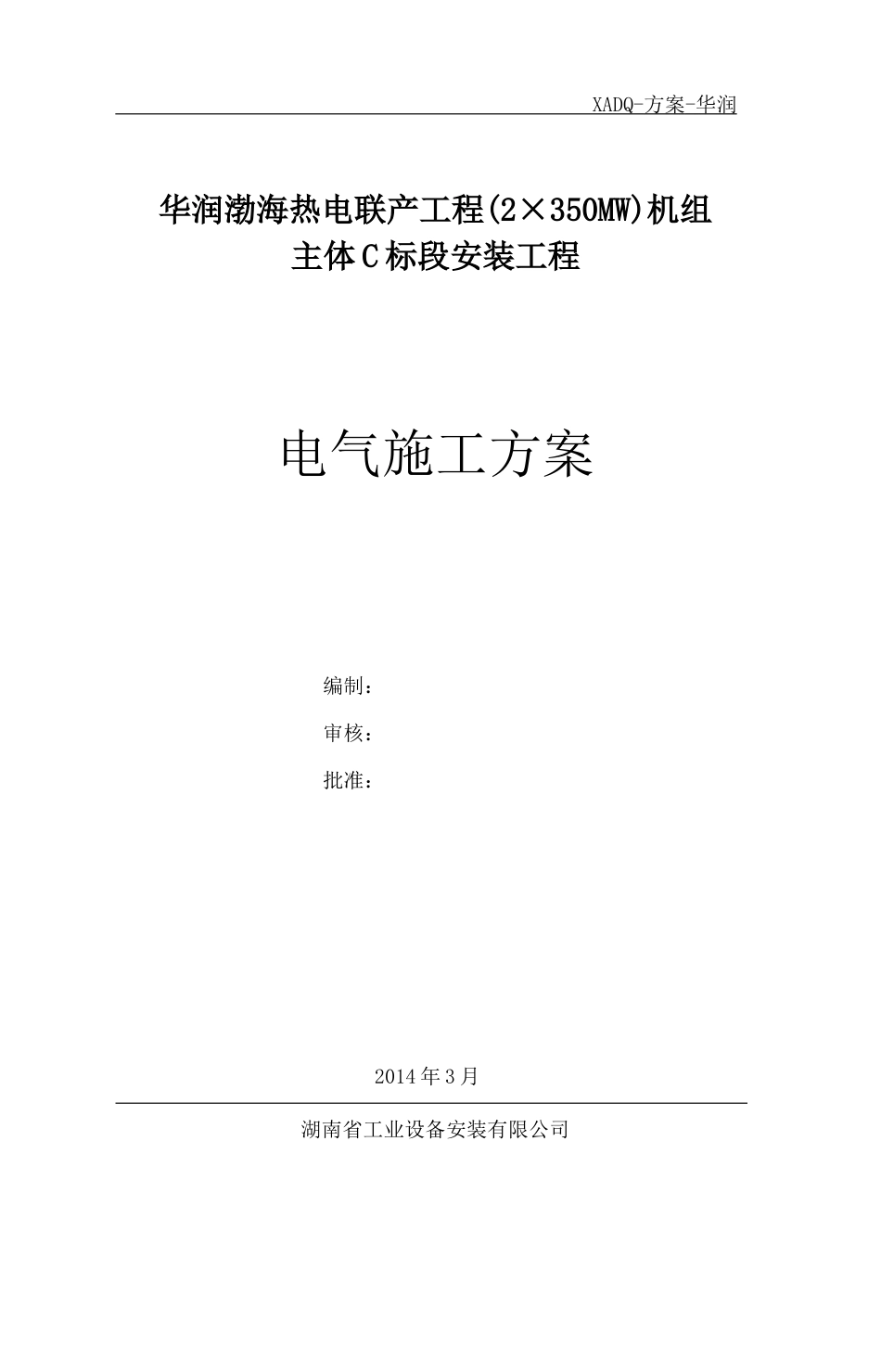

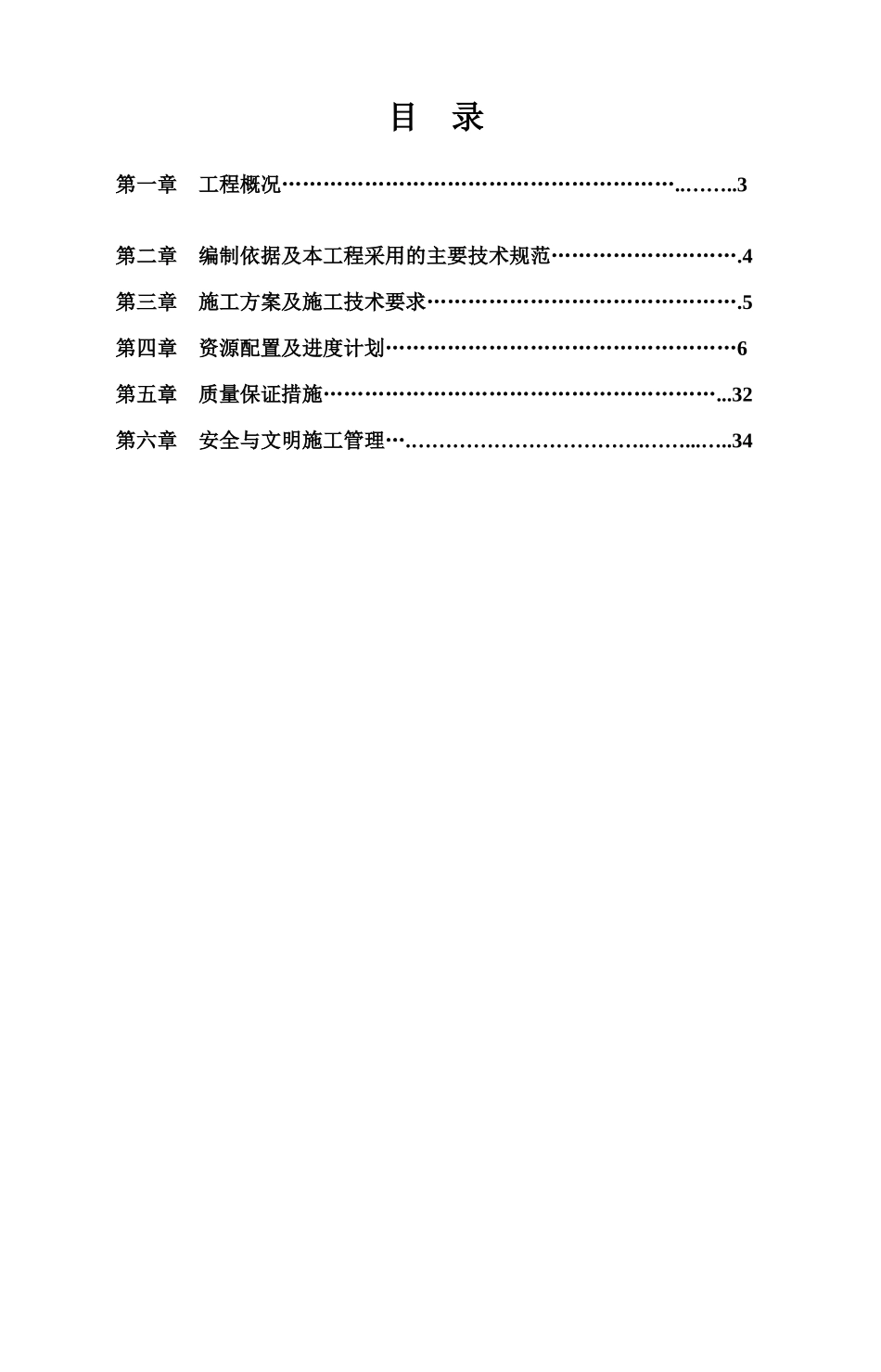

XADQ-方案-华润华润渤海热电联产工程(2×350MW)机组主体C标段安装工程电气施工方案编制：审核：批准：2014年3月湖南省工业设备安装有限公司目录第一章工程概况…………………………………………………..……..3第二章编制依据及本工程采用的主要技术规范……………………….4第三章施工方案及施工技术要求……………………………………….5第四章资源配置及进度计划……………………………………………6第五章质量保证措施…………………………………………………...32第六章安全与文明施工管理….…………………………….……...…..34第一章工程概况华润电力渤海新区2×350MW热电联产机组工程位于沧州临港化工园区内，是为了满足沧州临港经济开发区供热需求而增加的供热点，工程规划本期工程安装为2×350MW级供热机组，同时留有扩建2×600MW机组的余地。1、工程名称：华润电力渤海新区2×350MW热电联产机组工程（安装C标段）电气安装工程2、工程范围包括全厂压缩空气系统、燃油系统、输煤系统、除灰系统（含炉本体除灰）、化学锅炉补给水处理系统、综合水系统、厂内补给水系统、室外电缆沟、生活水系统、公用水系统、工业水系统、煤水处理系统（含煤泥水处理装置）、生活污水系统、厂内循环水加药系统、工业废水处理系统、供氢系统、脱硝氨区、水消防系统、雨水系统、辅助蒸汽、海水预处理系统等范围内的电气安装工程。3、建设地点：河北省沧州临港经济开发区。4、工期要求：确保本标段工程如期实现即：2014年6月19日，化学水制出合格水；2014年7月24日，输煤系统具备上煤条件；2014年10月28日，#1机组完成168小时试运；2014年12月28日，#2机组完成168小时试运。第二章编制依据及本工程采用的主要技术规范1、编制依据1.1业主提供的招标文件及设计施工图；1.2施工现场条件；1.3相关的施工及验收技术规范、标准和标准图集；2、执行的技术标准《《电力建设施工及验收技术规范第5部分热工自动化》DL/T5190.5—2004《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电力高压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程旋转电机施工及验收规范》GB50170-2006《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》经会审签证的施工图纸和设计文件；批准签证的设计变更；设备制造厂家提供的图纸和技术文件；第三章施工方案及施工技术要求一、施工部署按常规方法进行，工作内容包括设备订货（业主订货除外）、催货、验收、运输、保管、安装、调试、试运直至移交业主前的全部工作。1、施工前期：配合土建预留预埋、设备开箱检查、接地网的敷设、电缆支吊架制安，电缆桥架组装、设备基础制安。2、施工中期：配电装置安装、变压器安装与试验，控制室设备安装、电缆敷设、电缆终端头制作安装、接线、系统调校。3、施工后期：配电装置受电、变压器试运行。二、干式变压器安装1、工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→电压切换装置的安装→变压器联线→交接试验→送电前检查→送电试运行→竣工验收。2、设备点件检查2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。2.2按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。2.3是否齐全，有无丢失及损坏。变压器本体外观检查无损伤及变形，油漆完好无损伤。2.4绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。3、变压器二次搬运3.1变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用倒链吊装(索具必须检查合格)。3.2变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下。4、变压器稳装4.1变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设...
