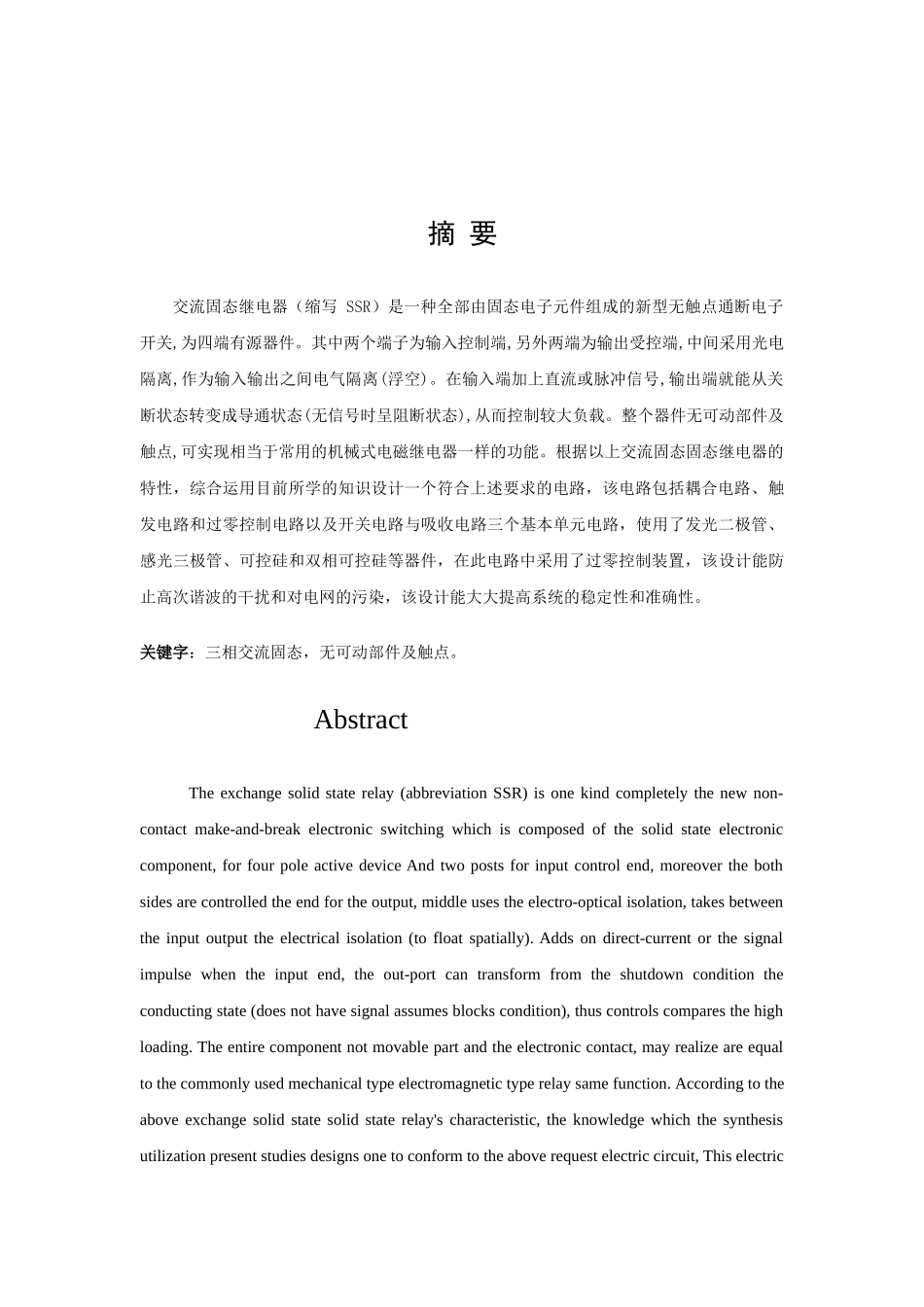

摘要交流固态继电器（缩写SSR）是一种全部由固态电子元件组成的新型无触点通断电子开关,为四端有源器件。其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间电气隔离(浮空)。在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。根据以上交流固态固态继电器的特性，综合运用目前所学的知识设计一个符合上述要求的电路，该电路包括耦合电路、触发电路和过零控制电路以及开关电路与吸收电路三个基本单元电路，使用了发光二极管、感光三极管、可控硅和双相可控硅等器件，在此电路中采用了过零控制装置，该设计能防止高次谐波的干扰和对电网的污染，该设计能大大提高系统的稳定性和准确性。关键字：三相交流固态，无可动部件及触点。AbstractTheexchangesolidstaterelay(abbreviationSSR)isonekindcompletelythenewnon-contactmake-and-breakelectronicswitchingwhichiscomposedofthesolidstateelectroniccomponent,forfourpoleactivedeviceAndtwopostsforinputcontrolend,moreoverthebothsidesarecontrolledtheendfortheoutput,middleusestheelectro-opticalisolation,takesbetweentheinputoutputtheelectricalisolation(tofloatspatially).Addsondirect-currentorthesignalimpulsewhentheinputend,theout-portcantransformfromtheshutdownconditiontheconductingstate(doesnothavesignalassumesblockscondition),thuscontrolscomparesthehighloading.Theentirecomponentnotmovablepartandtheelectroniccontact,mayrealizeareequaltothecommonlyusedmechanicaltypeelectromagnetictyperelaysamefunction.Accordingtotheaboveexchangesolidstatesolidstaterelay'scharacteristic,theknowledgewhichthesynthesisutilizationpresentstudiesdesignsonetoconformtotheaboverequestelectriccircuit,Thiselectriccircuitincludingcoupledcircuit,triggeringcircuitandzerocrossingcontrolcircuitaswellasswitchingcircuitandabsorbingcircuitthreeelementalareaelectriccircuits,Triode,silicon-controlledrectifieranddouble-phasesilicon-controlledrectifiercomponentsandsoonusedthelightemitterdiode,tobephotosensitive,hasusedthezerocrossingcontroldeviceinthiselectriccircuit,Thisdesigncanpreventthehigherharmonicthedisturbanceandtoelectricalnetwork'spollution,thisdesigncanenhancesystem'sstabilityandtheaccuracygreatly.keywords：Exchangesolidstate,fourpoleactive,notmovablepartandelectroniccontact.目录1.系统方案设计……………………………11.1系统设计思路与总体方案……………………11.1.1方案一……………………………………12.单元电路设计……………………………22.1耦合电路……………………………………22.2触发电路和过零控制电路……………………22.3开关电路与吸收电路…………………………43.系统完整电路图…………………………63.1系统完整电路图………………………………63.2工作原理……………………………………64.体会……………………………………101.系统方案设计1.1系统设计思路与总体方案由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、无噪声、无火花、寿命长,对外界干扰小,能与逻辑电路兼容、抗干扰能力强、灵敏度高、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,另外，SSR成功地实现了弱信号(Vsr)对强电(输出端负载电压)的控制。由于光耦合器的应用，使控制信号所需的功率极低(约十余毫瓦就可正常工作)，而且Vsr所需的工作电平与TTL、HTL、CMOS等常用集成电路兼容，可以实现直接联接。这使SSR在数控和自控设备等方面得到广泛应用。交流型SSR由于采用过零触发技术，因而可以使SSR安全地用在计算机输出接口上，不必为在接口上采用MER而产生的一系列对计算机的干扰而烦恼。因此可进一步扩展...
