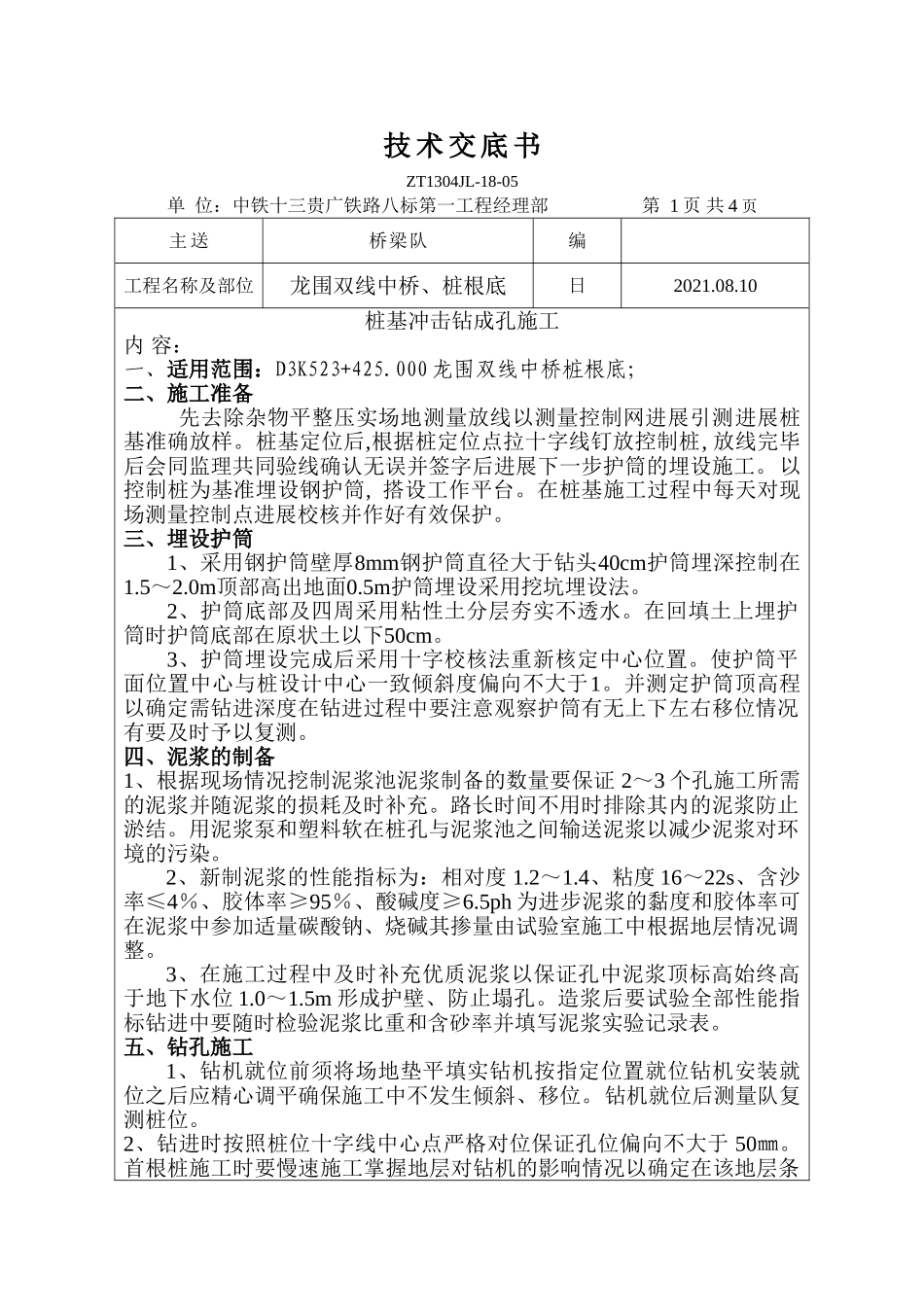

双线中桥、桩基础工程技术交底书_第1页
1/3
双线中桥、桩基础工程技术交底书_第2页
2/3
双线中桥、桩基础工程技术交底书_第3页
3/3
技术交底书ZT1304JL-18-05单位:中铁十三贵广铁路八标第一工程经理部第1页共4页主送桥梁队编工程名称及部位龙围双线中桥、桩根底日2021.08.10桩基冲击钻成孔施工内容:一、适用范围:D3K523+425.000龙围双线中桥桩根底;二、施工准备先去除杂物平整压实场地测量放线以测量控制网进展引测进展桩基准确放样。桩基定位后,根据桩定位点拉十字线钉放控制桩,放线完毕后会同监理共同验线确认无误并签字后进展下一步护筒的埋设施工。以控制桩为基准埋设钢护筒,搭设工作平台。在桩基施工过程中每天对现场测量控制点进展校核并作好有效保护。三、埋设护筒1、采用钢护筒壁厚8mm钢护筒直径大于钻头40cm护筒埋深控制在1.5~2.0m顶部高出地面0.5m护筒埋设采用挖坑埋设法。2、护筒底部及四周采用粘性土分层夯实不透水。在回填土上埋护筒时护筒底部在原状土以下50cm。3、护筒埋设完成后采用十字校核法重新核定中心位置。使护筒平面位置中心与桩设计中心一致倾斜度偏向不大于1。并测定护筒顶高程以确定需钻进深度在钻进过程中要注意观察护筒有无上下左右移位情况有要及时予以复测。四、泥浆的制备1、根据现场情况挖制泥浆池泥浆制备的数量要保证2~3个孔施工所需的泥浆并随泥浆的损耗及时补充。路长时间不用时排除其内的泥浆防止淤结。用泥浆泵和塑料软在桩孔与泥浆池之间输送泥浆以减少泥浆对环境的污染。2、新制泥浆的性能指标为:相对度1.2~1.4、粘度16~22s、含沙率≤4%、胶体率≥95%、酸碱度≥6.5ph为进步泥浆的黏度和胶体率可在泥浆中参加适量碳酸钠、烧碱其掺量由试验室施工中根据地层情况调整。3、在施工过程中及时补充优质泥浆以保证孔中泥浆顶标高始终高于地下水位1.0~1.5m形成护壁、防止塌孔。造浆后要试验全部性能指标钻进中要随时检验泥浆比重和含砂率并填写泥浆实验记录表。五、钻孔施工1、钻机就位前须将场地垫平填实钻机按指定位置就位钻机安装就位之后应精心调平确保施工中不发生倾斜、移位。钻机就位后测量队复测桩位。2、钻进时按照桩位十字线中心点严格对位保证孔位偏向不大于50㎜。首根桩施工时要慢速施工掌握地层对钻机的影响情况以确定在该地层条件下的钻进参数。钻进过程中控制其速度适中、稳定不可进尺太快并及时检查泥浆比重,随时用泥浆泵向孔内补浆保持孔内液面标高位于地面以上确保其高于地下水位。在提钻时须及时向孔内补浆以保证泥浆高度。在钻进过程中要经常检查钻头尺寸,保证钻头直径等于桩径。成孔深度到达设计要求后,进展清孔换浆工作。施工过程中如发现地质情况与原钻探资料不符应立即设计监理等部门及时处理。3、掏渣一般在实坚硬土层每小时纯钻进小于5-10cm、松软地层每小时纯钻进小于15-30cm时进展掏渣或每进尺0.5-1.0m时掏渣一次每次掏4-5筒或掏至泥浆内含渣显著减少无粗颗粒、相对度恢复正常为止。在开孔阶段为使钻渣挤入孔壁可待钻进4-5米后再掏渣。正常钻进每班至少掏渣一次。掏渣后及时向孔内添加泥浆或清水以维护水头高度。4、在到达钻孔设计深度时终孔在终孔前监理工程师进展成孔检验检验孔位、孔深、孔径、垂直度等情况并填写终孔检查记录。5、清孔采用掏碴法钻孔进尺到达设计标高后停顿钻进将钻头提离钻孔换用底口带活门的掏碴桶清掏钻碴边掏边往钻孔内补充清水以保持孔内水头防止出现塌孔至出碴无明显大块时静止沉淀约30分钟再行清掏至掏出泥浆手试无明显砂石且泥浆不粘手时即可停顿清孔。同时要检查沉淀层的厚度如厚度小于等于50mm即可进展下一工序施工。钻孔到达设计标高后进展检孔从而理解孔的直径、垂直度和有无塌孔、缩径现象。6、清孔:钻孔完毕检查合格后进展清孔。清孔采用换浆法清孔清孔应到达以下:孔内排出或抽出的泥浆手摸无2~3mm颗粒泥浆比重≤1.1含沙率<2%粘度17~20s浇筑水下混凝土前孔底沉渣厚度≤50mm。严禁采用加深孔深度代替清孔。六、质量:1、护筒顶面位置允许偏向为50mm。2、护筒倾斜度允许偏向为1。3、孔位中心允许偏向为50mm。4、倾斜度允许偏向为1。5、钻孔到达设计深度后必须核查地质情况。6、孔径、孔深和孔型必须符合设计要求。7、钻孔桩护筒坚实不漏水护筒埋深符合施工工艺设计要求。8、钻进时随时随地检查泥浆...
