单身宿舍临时用电安全专项施工方案培训资料VIP免费

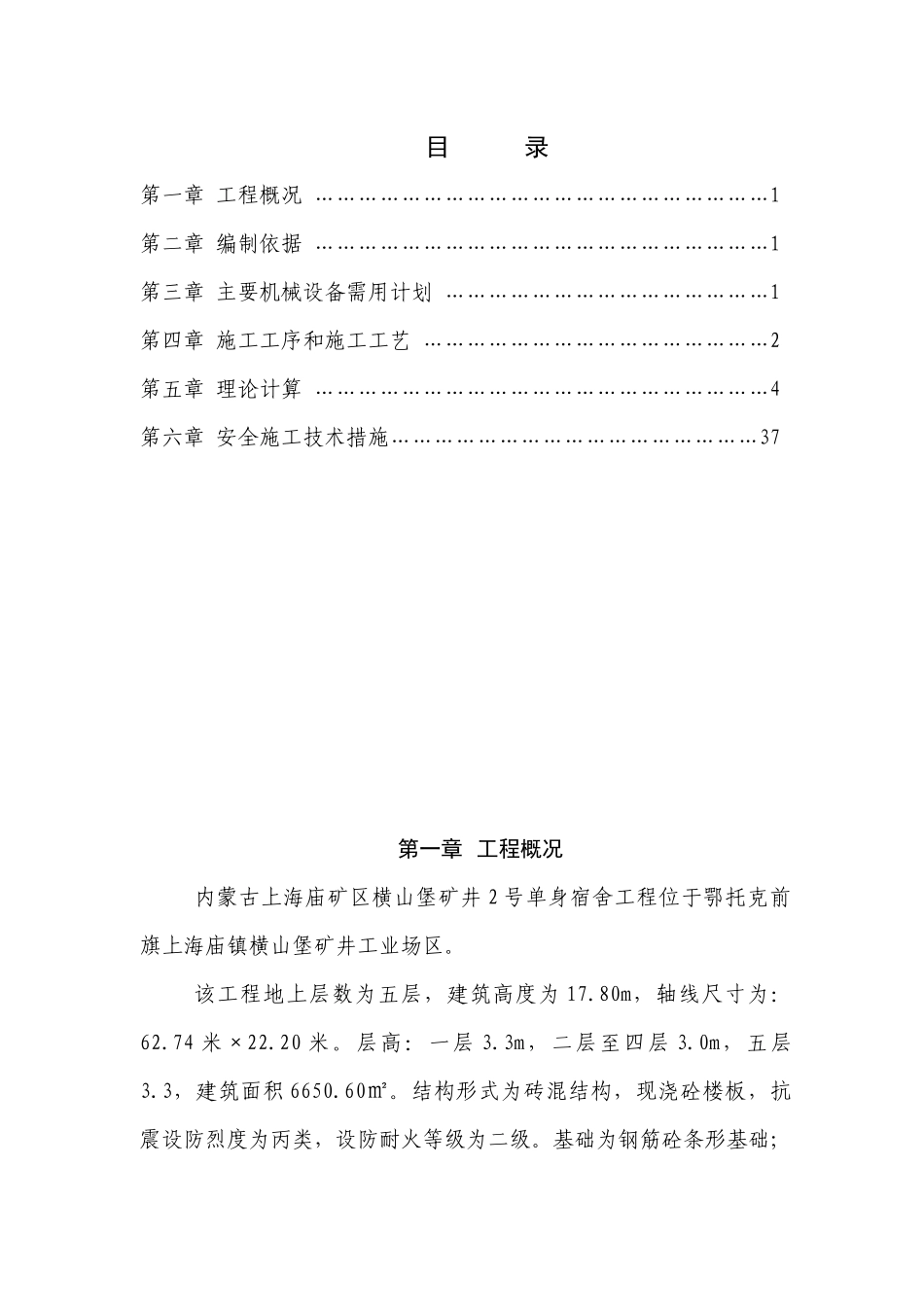

目录第一章工程概况………………………………………………………1第二章编制依据………………………………………………………1第三章主要机械设备需用计划………………………………………1第四章施工工序和施工工艺…………………………………………2第五章理论计算………………………………………………………4第六章安全施工技术措施……………………………………………37第一章工程概况内蒙古上海庙矿区横山堡矿井2号单身宿舍工程位于鄂托克前旗上海庙镇横山堡矿井工业场区。该工程地上层数为五层，建筑高度为17.80m，轴线尺寸为：62.74米×22.20米。层高：一层3.3m，二层至四层3.0m，五层3.3，建筑面积6650.60㎡。结构形式为砖混结构，现浇砼楼板，抗震设防烈度为丙类，设防耐火等级为二级。基础为钢筋砼条形基础；墙体为±0.00以下采用M10水泥砂浆砌筑非粘土烧结砖，一至三层采用M10混合砂浆砌筑非粘土烧结砖，四至六层采用M7.5混合砂浆砌筑非粘土烧结砖。第二章编制依据一、设计图纸二、«施工现场临时用电安全技术规程»JGJ46-2005三、«建筑机械使用安全技术规程»JGJ33-86四、«建筑施工安全检查标准»JGJ59-99五、«工程建设标准强制性条文»第三章主要机械设备需用计划一、主要施工机械设备表序号设备名称铭牌功率(kW)安装功率(kW)数量合计功率(kW)1塔式起重机TC480848481482自落式混凝土搅拌机JZC35015151153水泵33134圆盘锯55155钢筋调直机2.82.812.86钢筋切断机5.55.52117钢筋弯曲机11118交流电焊机_BX3-9.00004.05312.15120-101kVA9直流电焊机_AX1-165(AB-165)6kVA2.712.710钢筋室外加工照明8821611木材加工锯木照明551512混凝土搅拌站照明551513室内照明11404014室内供电11404015振捣棒1.11.122.216蛙式夯机2.82.825.617混凝土浇筑照明1144第四章施工工序和施工工艺一、现场勘探及初步设计1.本工程除室内照明及供电其余电缆线全部采用埋地敷设，深度600mm，上插标志牌，防止被损坏。2.从甲方临时配电所接380V低压供电，现场设一总配电箱。3.现场共分为五个主干线，分别为干1、干2、干3、干4、干5。4.干1线路上设置分配电箱1个，接有TC4808塔式起重机、搅拌机、圆盘锯、水泵，四个设备分别有自己的开关箱。5.干2线路上设置分配电箱1个，接有钢筋切断机、钢筋弯曲机、钢筋调直机、交流电焊机、直流电焊机，五个设备分别有自己的开关箱。6.干3线路上设置分配电箱1个，接有钢筋加工棚照明、木工加工棚照明、搅拌机照明，3个照明分别有自己的开关箱。7.干4线路上设置分配电箱1个，接有室内照明、室内供电，分别有自己的开关箱。8.干5线路上设置分配电箱1个，接有振动棒2个，交流电焊机1台、蛙式打夯机1台、混凝土浇筑照明灯2个，分别有自己的开关箱。9.按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。二、电气设备的安装1.配电箱内的电器首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。2.配电箱、开关箱内的各种电器按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离符合有关工艺标准的要求。3.配电箱、开关箱内的工作零线通过接线端子板连接，并与保护零线接线端子板分设。4.配电箱、开关箱内的连接线采用绝缘导线，导线的型号及截面严格执行临电图纸的标示截面。各种仪表之间的连接线使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分。5.各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线经过接线端子板连接。6.配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。7.导线剥削处不应伤线芯过长，导线压头牢固可靠，多股导线不盘卷压接，加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。第五章理论计算一、临电设计技术条件（一）选择各电机的开关及进线电机的计算电流：如果电机的容量不大于5.5kW的，可以使用刀开关，也可以使用自动开关。刀开关的额定...
