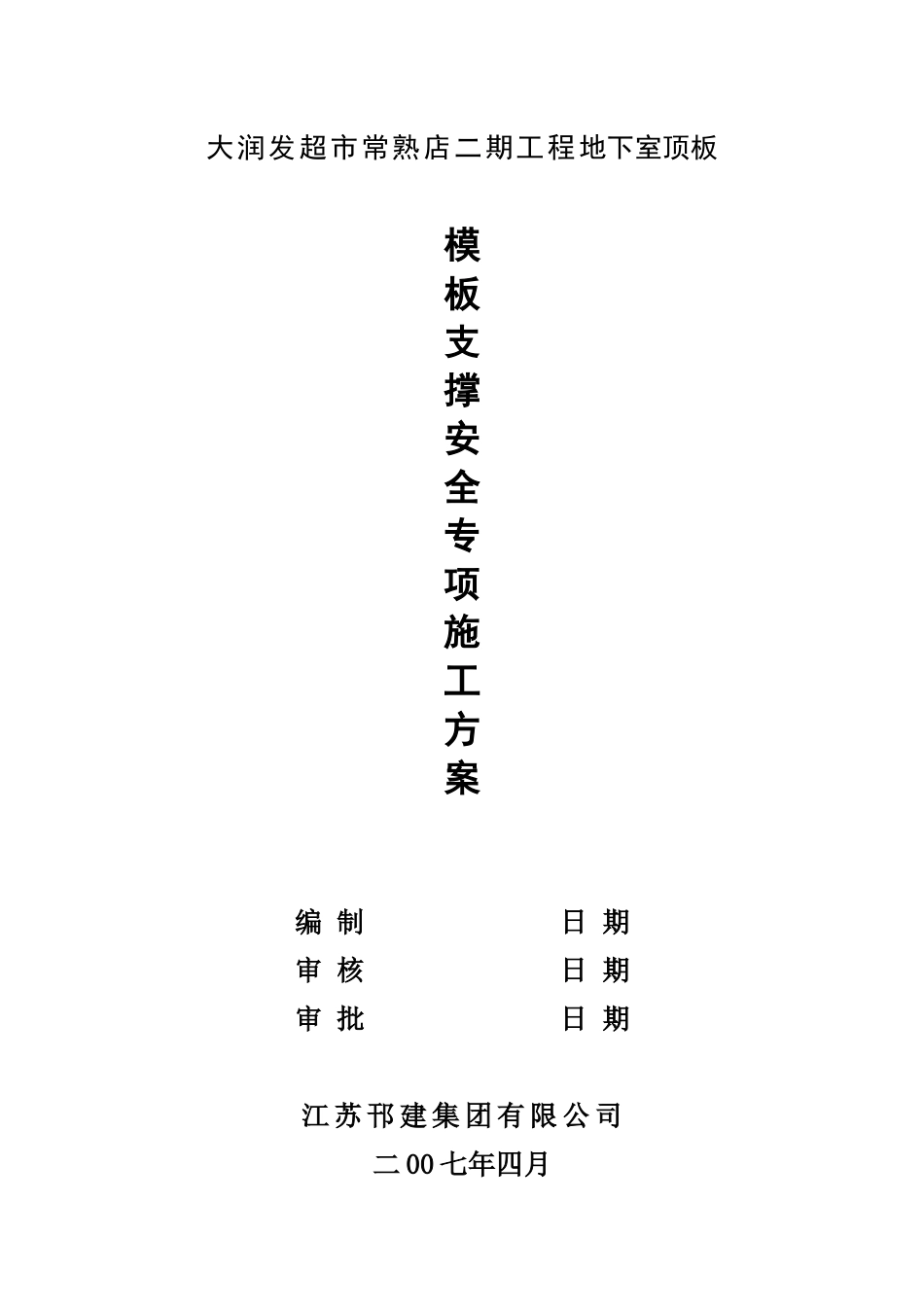

大润发超市常熟店二期工程地下室顶板模板支撑安全专项施工方案编制日期审核日期审批日期江苏邗建集团有限公司二00七年四月目录一、审批顺序及内容二、编制依据三、工程概况四、施工部署五、施工方法六、施工组织措施七、技术组织措施八、监控及应急救援预案二、编制依据本方案所采用的计算软件为pkpm《建筑施工扣件式钢管脚手架安全技术规程》《施工技术》2002.3《扣件式钢管模板高支撑架设计和使用安全》《JGJ130-2001》三、工程概况本工程为大润发超市常熟店二期新建工程，位于常熟市琴湖路与新颜东路交叉处，该工程由常熟市康城房产置业有限公司投资兴建，上海海珠建筑工程设计有限公司进行设计，江苏邗建集团有限公司承建。大润发超市常熟店二期新建工程为多层大型商业建筑，地下室主要为机动车停车库及设备用房。本工程为框架结构建筑，建筑层数为地上三层（局部四层），地下一层，总建筑面积为36065㎡，其中地上部位为28627㎡，地下室为7438㎡，规划总用地面积为13900㎡，建筑占地面积为8330㎡。本工程设计标高±0.000相当于新颜路道路中心标高0.150M（黄海高程2.450），建筑总高度为20.25M，室内外高差为0.150M。最大梁截面为1500*600，最大板厚为600（现浇混凝土GBF空心无梁楼盖，空心楼板采用建设部推广的专利技术“现浇混凝土GBF空心无梁楼盖”现浇空心楼盖结构，GBF薄壁管和空心楼盖施工方法均为专利技术，专利号：ZL.991156，600厚空心楼板采用管径为400mm的高强薄壁GBF管，GBF管规格采用1.0m及1.2m），板、梁混凝土强度为C40。四、施工部署模板支撑施工方案结构施工分析：（一）、承载力体系1、梁、板荷载传力路线：上部荷载→模板→木楞、钢楞→钢管排架→结构（二）、支撑结构构件连接1、十一合板与木楞采用铁钉固定。2、钢管之间、钢管与木模之间采用模板工程中的各连接件连接。（三）、需用材料1、楼板模板、梁、柱均采用十一合板。2、支撑材料采用50mm*100mm的木楞，48mm*3.0mm钢管3、连接结构构件采用模板工程中的各种连接件。（四）材料要求1、钢管①采用外径φ48，壁厚3.0mm，直缝焊接钢管，材质为Q235钢，其力学性能应符合规范规定。②钢管不能有裂缝，瘪塘，孔洞等缺陷。③钢管在使用之前应进行防锈处理，并刷防锈漆。2、扣件①本工程采用直角扣件，旋转扣件和对接扣件三种形式的扣件，材质应为Q235钢，符合GB5831-1995规范之规定。②扣件上不得有裂缝、气孔、砂眼等铸造缺陷。③扣件螺栓扣紧的力矩达70N时，扣件不应破坏。④扣件表面应进行防锈处理。3、模板①本工程均采用91.5×183cm的新模板，板厚不低于1.8cm。②模板表面应平整、光滑，无虫蛀，裂缝，翘边等不良缺陷。4、木方①本工程使用50×100mm的杉木方，长2000~4000cm不等。②木方的宽高应统一，无大小，厚薄，无结疤，无裂缝，无虫蛀等不良缺陷。扣件钢管600厚板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）模板支架搭设高度为3.4米。搭设尺寸为：立杆的纵距b=0.90米，立杆的横距l=0.50米，立杆的步距h=1.50米。如下图：采用的钢管类型为φ48×3.0。在整个排架体系的四周及框架梁下增加剪刀撑和扫地杆，以增加稳定性和整体承载力。(见附后详图)一、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。静荷载标准值q1=25.000×0.600×0.900＋0.350×0.900=13.815kN/m活荷载标准值q2=（2.000+1.000）×0.900=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为：W=90.00×1.80×1.80/6=48.60cm3；I=90.00×1.80×1.80×1.80/12=43.74cm4（1）抗弯强度计算f=M/W<[f]其中f—面板的抗弯强度计算值（N/mm2）；M—面板的最大弯矩（N.mm）；W—面板的净截面抵抗矩；[f]—面板的抗弯强度设计值，取13.00N/mm2M=0.100ql2其中q—荷载设计值（kN/m）经计算得到M=0.100×（1.2×13.815+1.4×2.700）×0.250×0.250=0.127kN.m经计算得到面板抗弯强度计算值f=0.127×1000×1000/48600=2.618N/mm2面板的抗弯强度验算f<[f]，满足要求！(2)抗剪强度验算T=3Q/2bh<[T]其中最大剪力Q=0.600×(1.2×13.815+1.4×2.700)×0.250=3.054kN截...
