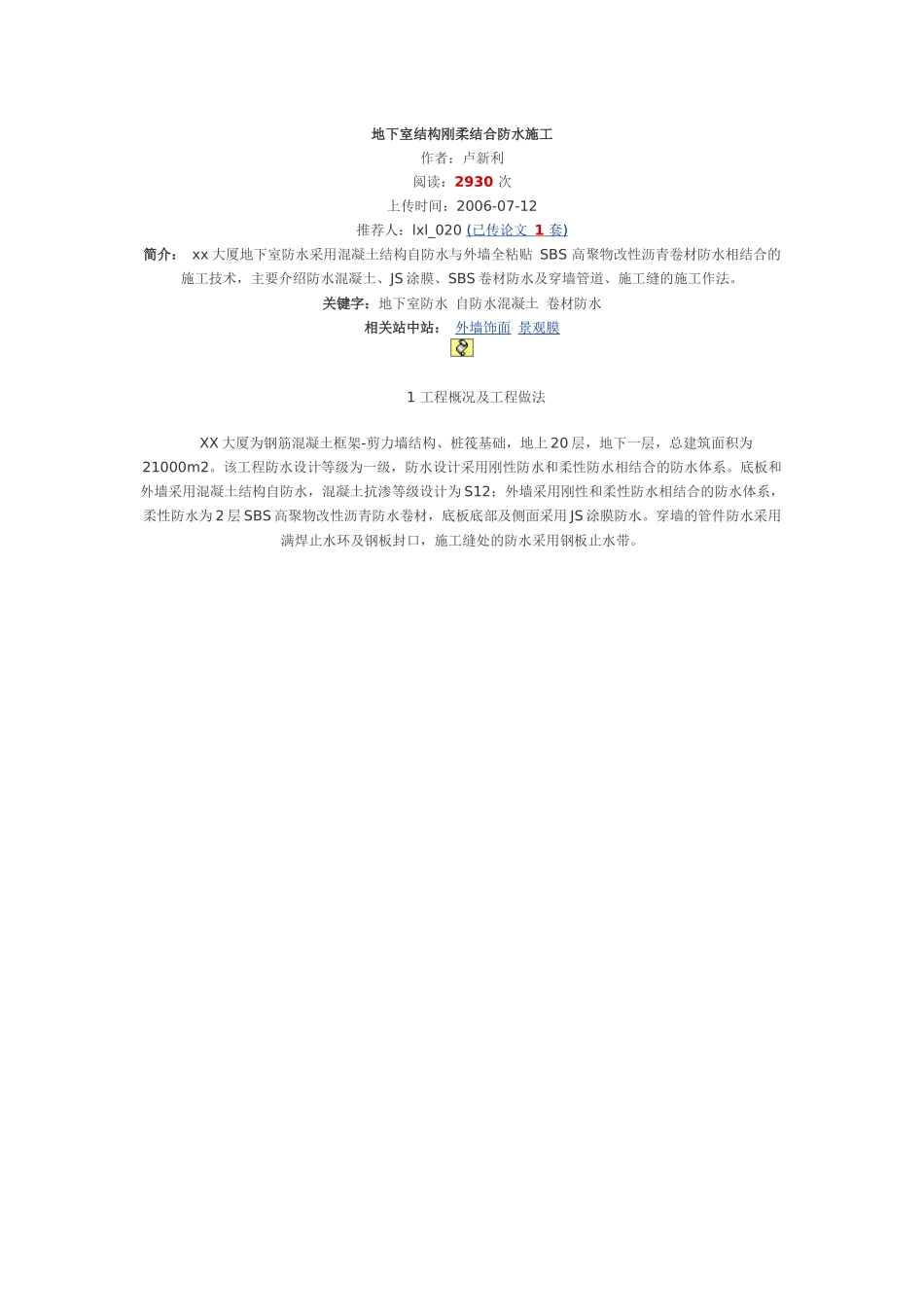

地下室结构刚柔结合防水施工VIP免费

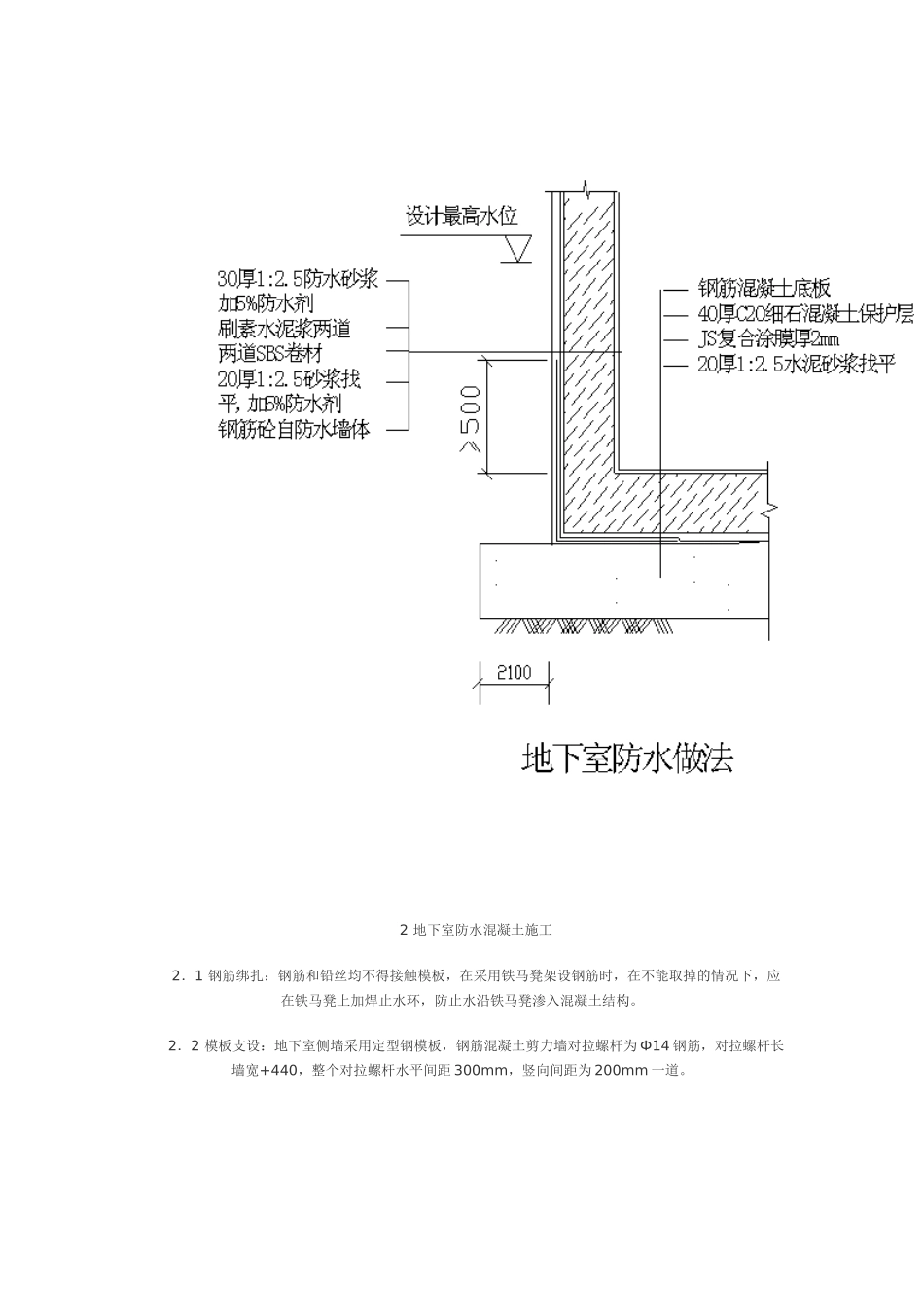

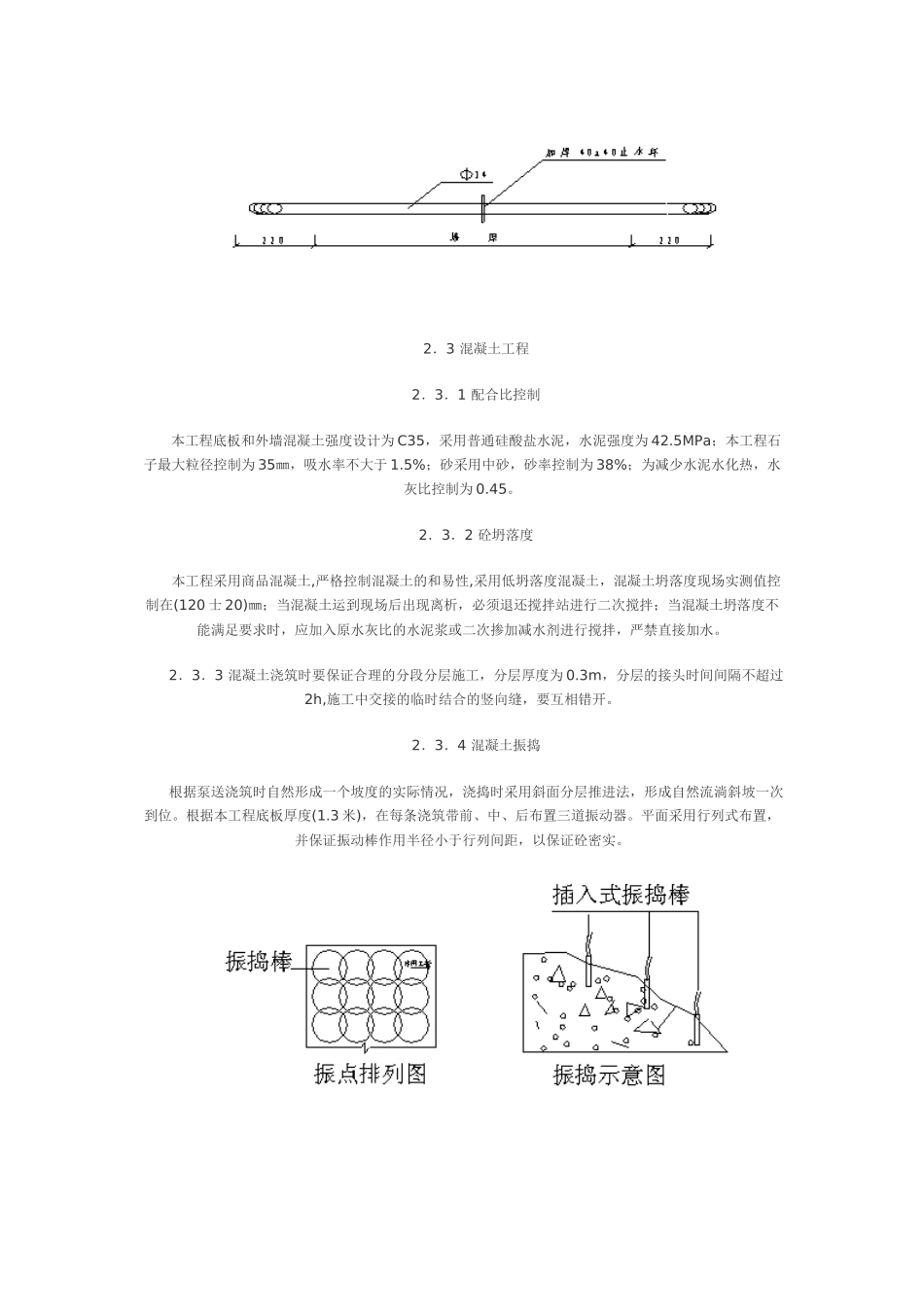

地下室结构刚柔结合防水施工作者：卢新利阅读：2930次上传时间：2006-07-12推荐人：lxl_020(已传论文1套)简介：xx大厦地下室防水采用混凝土结构自防水与外墙全粘贴SBS高聚物改性沥青卷材防水相结合的施工技术，主要介绍防水混凝土、JS涂膜、SBS卷材防水及穿墙管道、施工缝的施工作法。关键字：地下室防水自防水混凝土卷材防水相关站中站：外墙饰面景观膜1工程概况及工程做法XX大厦为钢筋混凝土框架-剪力墙结构、桩筏基础，地上20层，地下一层，总建筑面积为21000m2。该工程防水设计等级为一级，防水设计采用刚性防水和柔性防水相结合的防水体系。底板和外墙采用混凝土结构自防水，混凝土抗渗等级设计为S12；外墙采用刚性和柔性防水相结合的防水体系，柔性防水为2层SBS高聚物改性沥青防水卷材，底板底部及侧面采用JS涂膜防水。穿墙的管件防水采用满焊止水环及钢板封口，施工缝处的防水采用钢板止水带。2地下室防水混凝土施工2．1钢筋绑扎：钢筋和铅丝均不得接触模板，在采用铁马凳架设钢筋时，在不能取掉的情况下，应在铁马凳上加焊止水环，防止水沿铁马凳渗入混凝土结构。2．2模板支设：地下室侧墙采用定型钢模板，钢筋混凝土剪力墙对拉螺杆为Ф14钢筋，对拉螺杆长墙宽+440，整个对拉螺杆水平间距300mm，竖向间距为200mm一道。2．3混凝土工程2．3．1配合比控制本工程底板和外墙混凝土强度设计为C35，采用普通硅酸盐水泥，水泥强度为42.5MPa；本工程石子最大粒径控制为35㎜，吸水率不大于1.5%；砂采用中砂，砂率控制为38%；为减少水泥水化热，水灰比控制为0.45。2．3．2砼坍落度本工程采用商品混凝土,严格控制混凝土的和易性,采用低坍落度混凝土，混凝土坍落度现场实测值控制在(120士20)㎜；当混凝土运到现场后出现离析，必须退还搅拌站进行二次搅拌；当混凝土坍落度不能满足要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。2．3．3混凝土浇筑时要保证合理的分段分层施工，分层厚度为0.3m，分层的接头时间间隔不超过2h,施工中交接的临时结合的竖向缝，要互相错开。2．3．4混凝土振捣根据泵送浇筑时自然形成一个坡度的实际情况，浇捣时采用斜面分层推进法，形成自然流淌斜坡一次到位。根据本工程底板厚度(1.3米)，在每条浇筑带前、中、后布置三道振动器。平面采用行列式布置，并保证振动棒作用半径小于行列间距，以保证砼密实。2．3．5防水混凝土施工采用高频机械振捣，严格控制振捣的间距和时间。每一振点的振捣时间，应将混凝土捣实至表面呈现浮浆、不冒气泡和不再沉落为准，振捣时间为20～30s，避免漏振、少振和超振。2．3．6混凝土的泌水处理大体积大流动性混凝土在浇筑和振捣中，上涌的泌水和浮浆会跟着混凝土坡面流到坑底，并随混凝土向前推进。在支模时，应在混凝土浇筑前进方向二侧模底部留孔排出泌水和浮浆。当混凝土坡脚接近尽端模板时，要立即改变混凝土浇筑方向，由尽端往回浇，另外加强二侧混凝土的浇筑，使最后混凝土的浇筑形成四面会合，这样泌水和浮浆可以集中排除。2．3．7混凝土的表面处理大体积泵送混凝土，排除泌水和浮浆后，表面仍有较厚的水泥浆，在浇完4～5h后，要用长括尺括平，在初凝前用滚筒来回碾压数遍，待接近终凝前，用木蟹再打磨一遍，使收水裂缝闭合。2．3．8混凝土养护经测算，大体积混凝土的内外温差为11.8℃，浇捣完成后12小时履盖塑料布加草袋，进行保温养护，采用温水润湿，以防止表面裂缝。3柔性防水施工3．1地下室底板JS复合防水涂料施工3．1．1JS复合防水涂料的特点及主要性能地下室底板选用JS复合防水涂料，是总结吸收国内外防水材料技术自行开发的，由高分子有机液料和无机粉料复合形成的双组分防水涂料。它综合了有机材料的弹性高和无机材料耐久性好等特点，涂覆后可行成高弹、高强的防水涂膜层，并具有施工简便及根据需要配置彩色涂层等优点。3．1．1．1主要特点：（1）可在潮湿或干燥的多种材质的基面上直接施工；（2）涂层弹性高、强度大、耐水耐久性优异；（3）无毒、无污染，可用于饮水工程等；（4）施工简便工期短。3．1．1．2主要技术指标（7天后）项目技术指标项目技术指标抗拉强度>1.2Mpa低温柔性-10℃...
