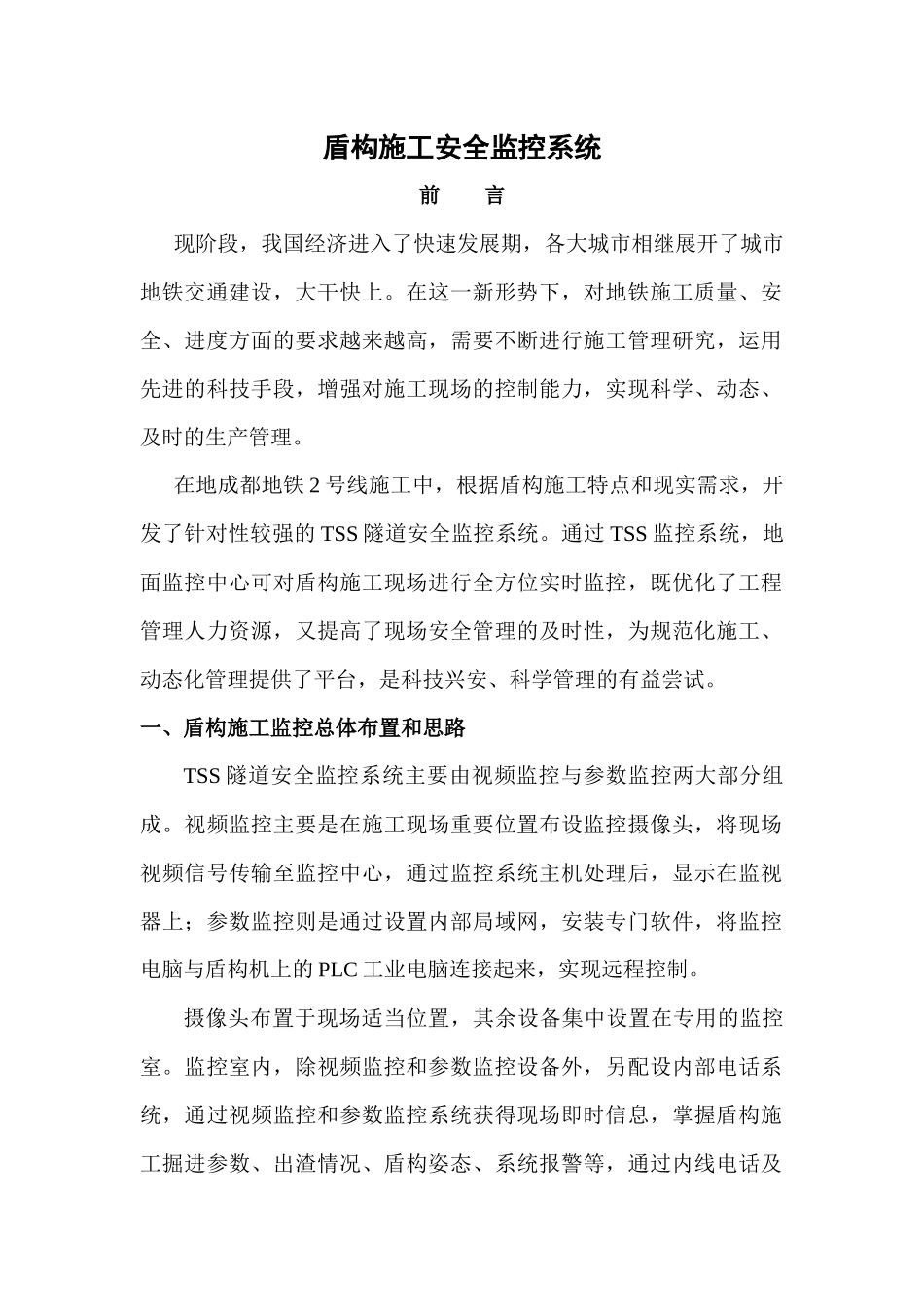

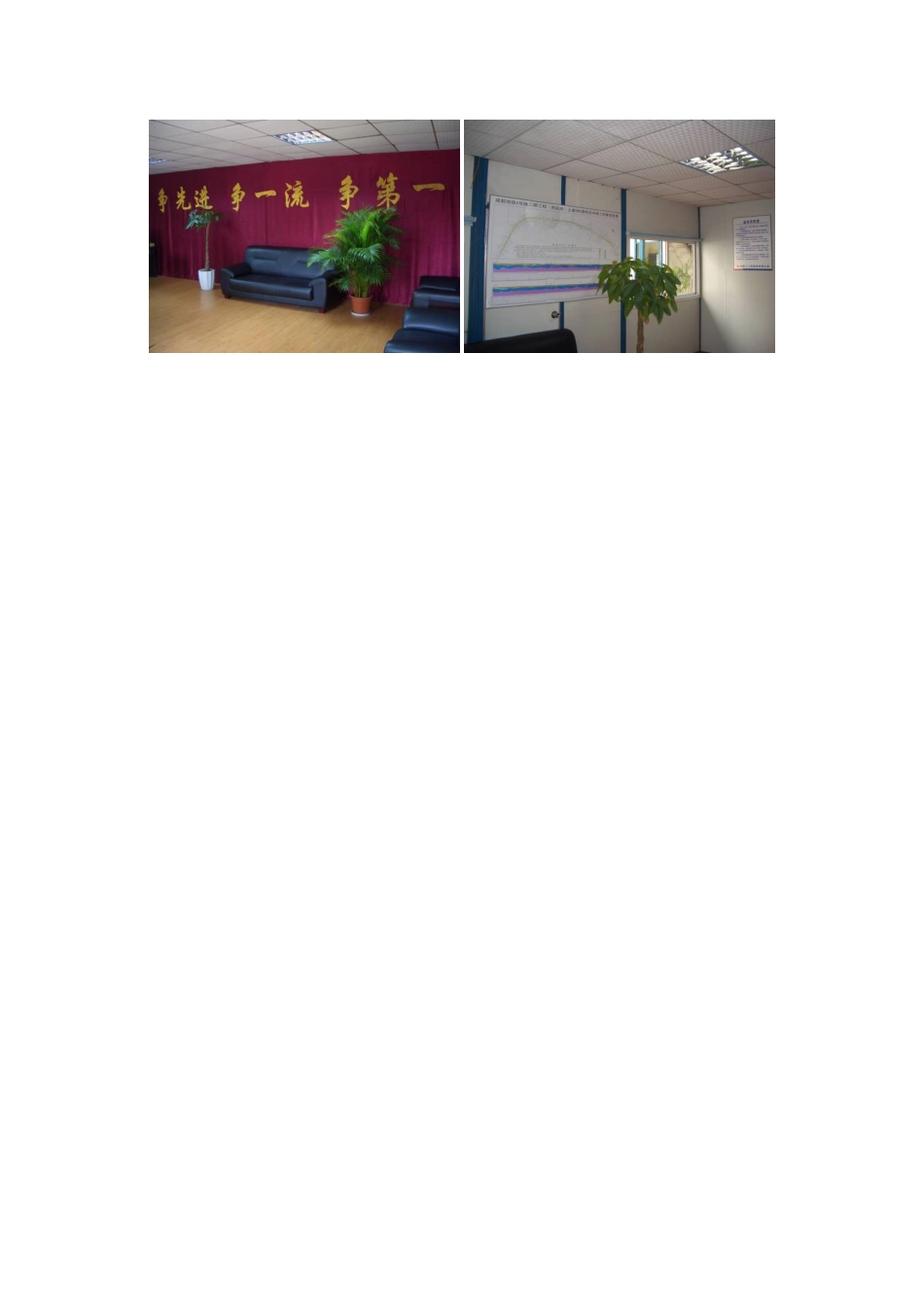

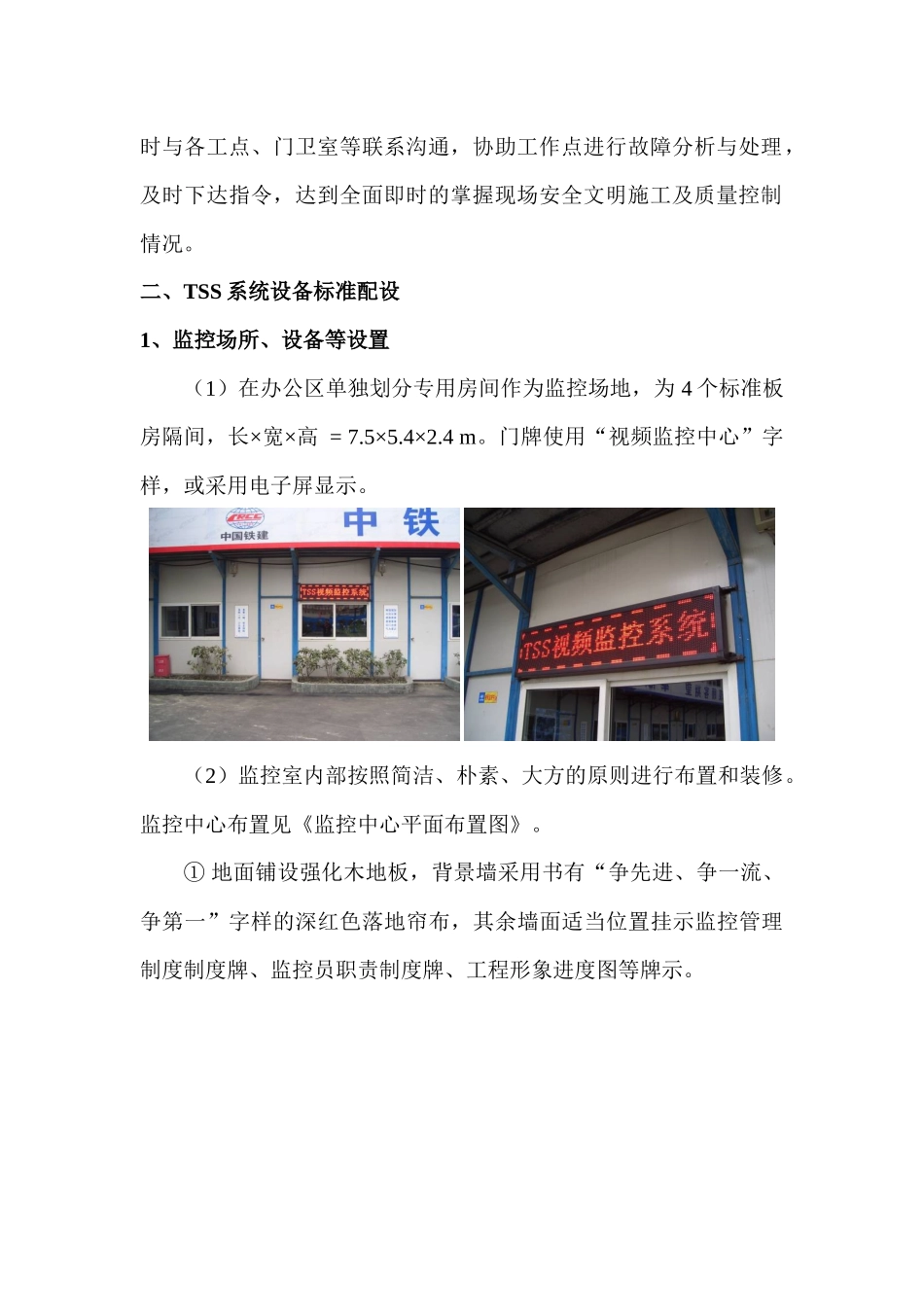

盾构施工安全监控系统前言现阶段，我国经济进入了快速发展期，各大城市相继展开了城市地铁交通建设，大干快上。在这一新形势下，对地铁施工质量、安全、进度方面的要求越来越高，需要不断进行施工管理研究，运用先进的科技手段，增强对施工现场的控制能力，实现科学、动态、及时的生产管理。在地成都地铁2号线施工中，根据盾构施工特点和现实需求，开发了针对性较强的TSS隧道安全监控系统。通过TSS监控系统，地面监控中心可对盾构施工现场进行全方位实时监控，既优化了工程管理人力资源，又提高了现场安全管理的及时性，为规范化施工、动态化管理提供了平台，是科技兴安、科学管理的有益尝试。一、盾构施工监控总体布置和思路TSS隧道安全监控系统主要由视频监控与参数监控两大部分组成。视频监控主要是在施工现场重要位置布设监控摄像头，将现场视频信号传输至监控中心，通过监控系统主机处理后，显示在监视器上；参数监控则是通过设置内部局域网，安装专门软件，将监控电脑与盾构机上的PLC工业电脑连接起来，实现远程控制。摄像头布置于现场适当位置，其余设备集中设置在专用的监控室。监控室内，除视频监控和参数监控设备外，另配设内部电话系统，通过视频监控和参数监控系统获得现场即时信息，掌握盾构施工掘进参数、出渣情况、盾构姿态、系统报警等，通过内线电话及时与各工点、门卫室等联系沟通，协助工作点进行故障分析与处理，及时下达指令，达到全面即时的掌握现场安全文明施工及质量控制情况。二、TSS系统设备标准配设1、监控场所、设备等设置（1）在办公区单独划分专用房间作为监控场地，为4个标准板房隔间，长×宽×高=7.5×5.4×2.4m。门牌使用“视频监控中心”字样，或采用电子屏显示。（2）监控室内部按照简洁、朴素、大方的原则进行布置和装修。监控中心布置见《监控中心平面布置图》。①地面铺设强化木地板，背景墙采用书有“争先进、争一流、争第一”字样的深红色落地帘布，其余墙面适当位置挂示监控管理制度制度牌、监控员职责制度牌、工程形象进度图等牌示。监控中心平面布置图②监控室主墙中央位置悬挂两台56寸平板电视，作为监控显示屏。显示屏前方设长×宽=2.4×0.6m的监控台和配套椅凳；显示屏旁侧设仪器设备台（箱），监控系统内置设备均放置此处。中央监控显示屏光端机和数字硬盘录像机③监控台处配置2台台式电脑供监控员使用，电脑与监控系统内置设备相连，通过电脑操控监视器运作。另外，还接配内线电话，可直接对现场各施工点下达指令。④主墙对侧墙面根据实际需求张贴工程项目名称、工程或单位宣传口号、企业精神等。⑤监控室内另配沙发、茶几，并在恰当位置添置绿色植物，简洁美观。（3）系统信号传输使用视屏线和光纤两种形式。视屏线用于近距离信号传输，光纤用于远距离信号传输。信号传输到监控中心，进入光端机进行转换后，再传入数字硬盘录像机进行监控信息录制备档，并将图像信号输入显示装置显示出来。系统布置图见《监控系统布置示意图》所示，系统设备配备详见《TSS系统设备配置一览表》。监控系统布置示意图TSS系统设备配置一览表序号品牌型号设备名称单位数量主要设备1凯迪CTY-9730H-ZT高清红外夜视中速球，sony980机芯，600线台22三星SC0-2080R高清红外夜视摄像机，sony机芯，600线台53海康DS9116HF-S16路高清D1网络数字硬盘录像机台14希捷1T安防专用硬盘台15电源12V/2A用于高清红外夜视摄像机台56电源24V/3A用于高清红外夜视中速球台27支架定制L型根38支架CTY-15根49凯迪光端机2路视频+1路网络（定制）隧道内使用对210凯迪光端机4路视频+1路反向（地面）对111凯迪4芯单模（铠装）光纤（初步设计3500米/通道）米700012凯迪4芯单模（铠装）光纤（地面摄像机布设）米100013凯迪光纤熔接点2414凯迪光纤尾纤根2415凯迪终端盒个616凯迪法兰盘个617达星SYV-75-5128编，纯铜芯国标线米300018达星RVVP2*1.0纯铜芯国标线米60019达星SYV-75-5纯铜芯国标线米120020多联20PVC管米120021显示器56寸（自备）台222电脑台式（自备）台2其他配套设施23沙发、茶几（自备）套124监控台、椅凳（自备）套125电话内部电话（自备）台12、人员配设2～3名具有丰富...
