后固化处理对不同填料增强的酚醛模塑料制件电绝缘性能...VIP免费

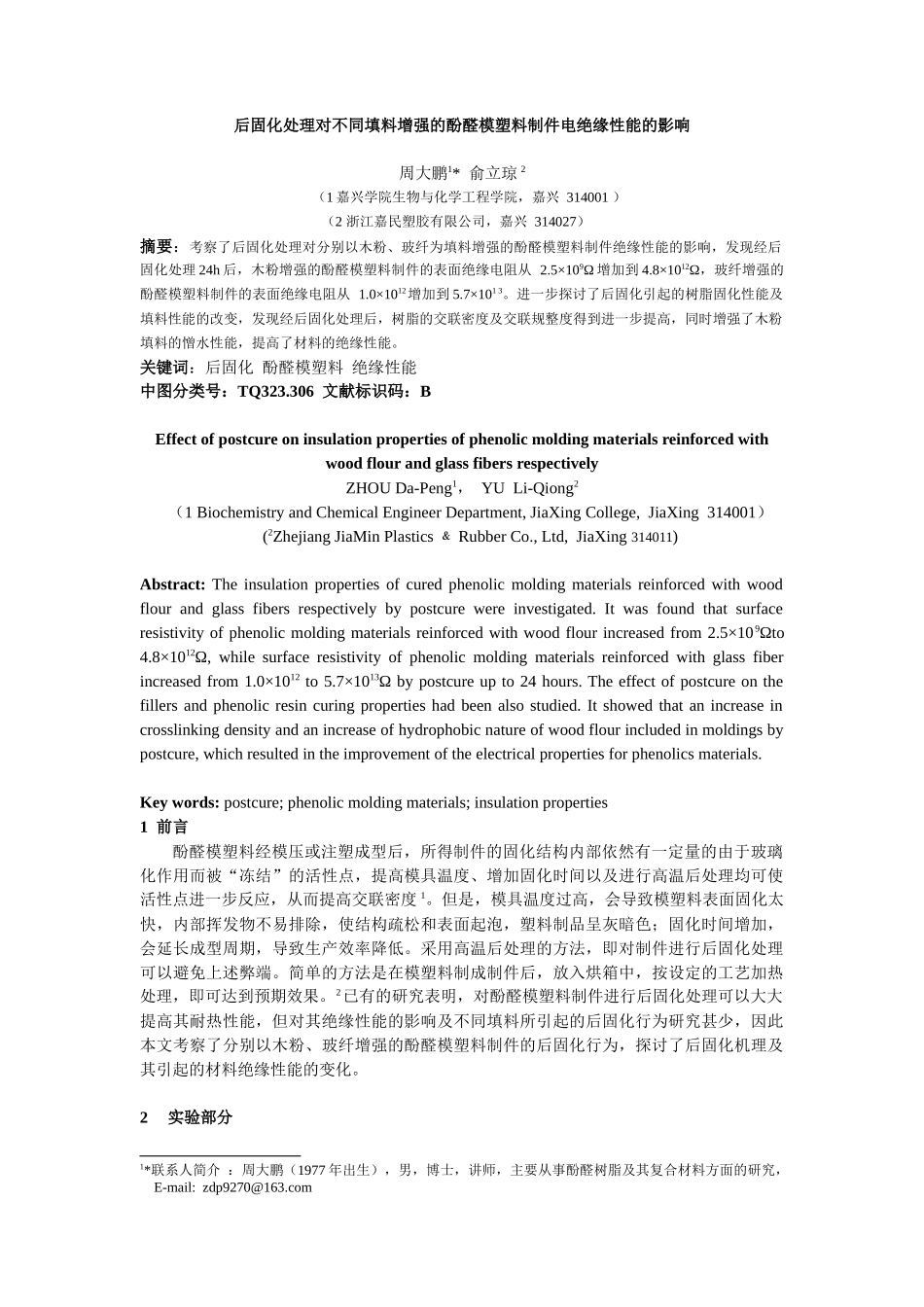

后固化处理对不同填料增强的酚醛模塑料制件电绝缘性能的影响周大鹏1*俞立琼2（1嘉兴学院生物与化学工程学院，嘉兴314001）（2浙江嘉民塑胶有限公司，嘉兴314027）摘要：考察了后固化处理对分别以木粉、玻纤为填料增强的酚醛模塑料制件绝缘性能的影响，发现经后固化处理24h后，木粉增强的酚醛模塑料制件的表面绝缘电阻从2.5×109Ω增加到4.8×1012Ω，玻纤增强的酚醛模塑料制件的表面绝缘电阻从1.0×1012增加到5.7×1013。进一步探讨了后固化引起的树脂固化性能及填料性能的改变，发现经后固化处理后，树脂的交联密度及交联规整度得到进一步提高，同时增强了木粉填料的憎水性能，提高了材料的绝缘性能。关键词：后固化酚醛模塑料绝缘性能中图分类号：TQ323.306文献标识码：BEffectofpostcureoninsulationpropertiesofphenolicmoldingmaterialsreinforcedwithwoodflourandglassfibersrespectivelyZHOUDa-Peng1，YULi-Qiong2（1BiochemistryandChemicalEngineerDepartment,JiaXingCollege,JiaXing314001）(2ZhejiangJiaMinPlastics﹠RubberCo.,Ltd,JiaXing314011)Abstract:Theinsulationpropertiesofcuredphenolicmoldingmaterialsreinforcedwithwoodflourandglassfibersrespectivelybypostcurewereinvestigated.Itwasfoundthatsurfaceresistivityofphenolicmoldingmaterialsreinforcedwithwoodflourincreasedfrom2.5×109Ωto4.8×1012Ω,whilesurfaceresistivityofphenolicmoldingmaterialsreinforcedwithglassfiberincreasedfrom1.0×1012to5.7×1013Ωbypostcureupto24hours.Theeffectofpostcureonthefillersandphenolicresincuringpropertieshadbeenalsostudied.Itshowedthatanincreaseincrosslinkingdensityandanincreaseofhydrophobicnatureofwoodflourincludedinmoldingsbypostcure,whichresultedintheimprovementoftheelectricalpropertiesforphenolicsmaterials.Keywords:postcure;phenolicmoldingmaterials;insulationproperties1前言酚醛模塑料经模压或注塑成型后，所得制件的固化结构内部依然有一定量的由于玻璃化作用而被“冻结”的活性点，提高模具温度、增加固化时间以及进行高温后处理均可使活性点进一步反应，从而提高交联密度1。但是，模具温度过高，会导致模塑料表面固化太快，内部挥发物不易排除，使结构疏松和表面起泡，塑料制品呈灰暗色；固化时间增加，会延长成型周期，导致生产效率降低。采用高温后处理的方法，即对制件进行后固化处理可以避免上述弊端。简单的方法是在模塑料制成制件后，放入烘箱中，按设定的工艺加热处理，即可达到预期效果。2已有的研究表明，对酚醛模塑料制件进行后固化处理可以大大提高其耐热性能，但对其绝缘性能的影响及不同填料所引起的后固化行为研究甚少，因此本文考察了分别以木粉、玻纤增强的酚醛模塑料制件的后固化行为，探讨了后固化机理及其引起的材料绝缘性能的变化。2实验部分1*联系人简介：周大鹏（1977年出生），男，博士，讲师，主要从事酚醛树脂及其复合材料方面的研究，E-mail:zdp9270@163.com2.1实验原料热塑性酚醛树脂(Novolac)：牌号为2123，浙江嘉民塑胶有限公司提供；木粉：80目全通，100目筛余物小于0.5%，浙江嘉民塑胶有限公司提供；短切无碱玻璃纤维：长度，1~6mm，直径，1~3μm，浙江巨石集团出品；其它助剂皆为工业品。2.2样条制备2.2.1样条制备基本配方分别以木粉、玻纤增强的酚醛模塑料的样条制备基本配方见表1。表1木粉、玻纤分别增强的酚醛模塑料的样条制备基本配方Table.1Thebasicrecipeofsampleforphenolicmoldingmaterialsreinforcedwithwoodflourandglassfibersrespectively.其中填料分别为木粉和玻纤，其模塑料样条的代号分别为WPF和GPF。2.2.2酚醛模塑料的制备各种原料按配方量称取，并混合均匀，经双辊塑炼机塑炼一定时间后粉碎造粒，制得酚醛模塑料3~4。2.2.3样条压制将酚醛模塑料在压机中压制成型，样条压制条件：压力，30Mpa;模具温度，160℃。2.3后固化试验材料进行后固化时，升高后固化温度和延长后固化时间会取得同样的效果，后固化的温度一般要高于模具温度2、5，但过高，则会使制件的表...
