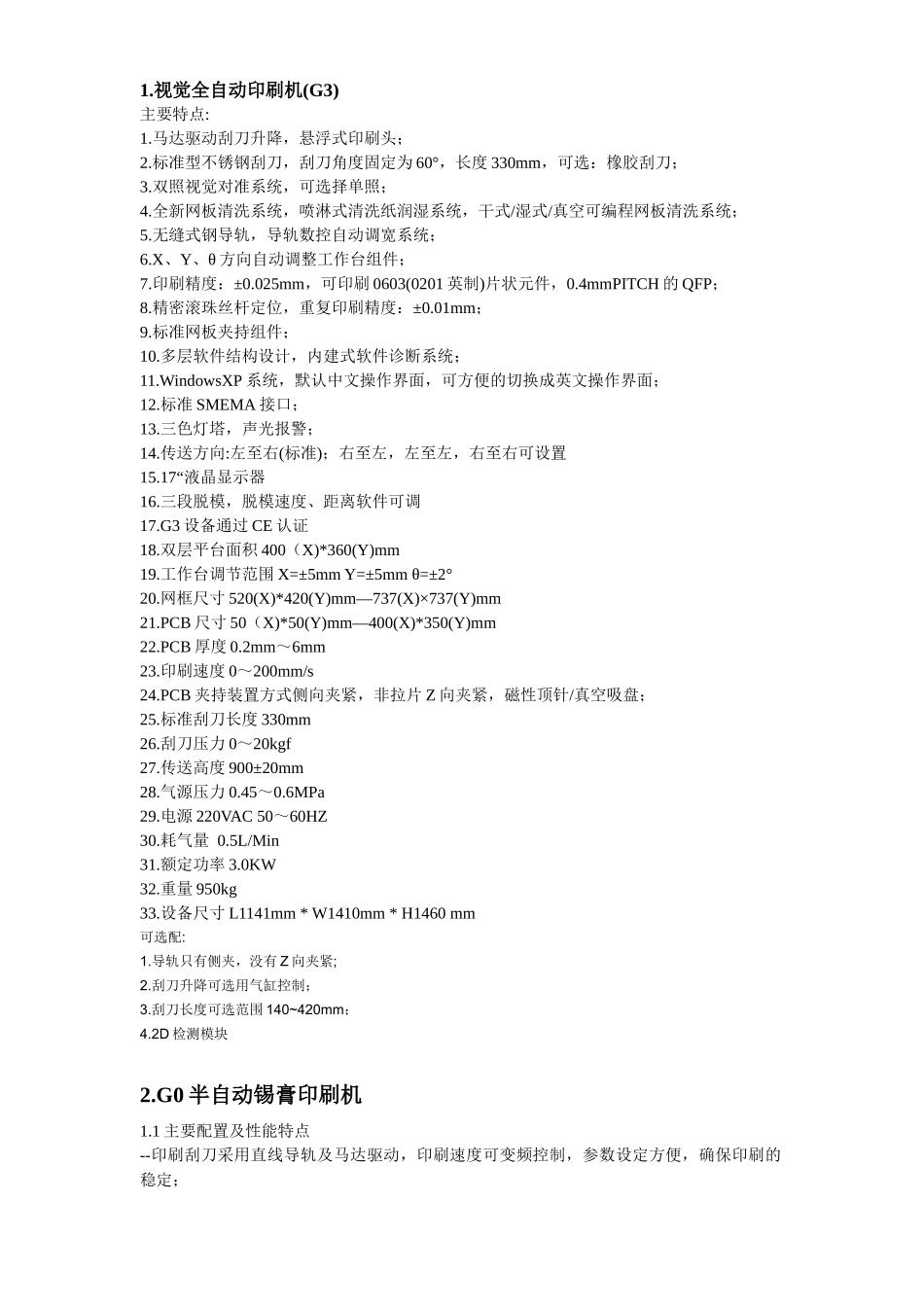

1.视觉全自动印刷机(G3)主要特点:1.马达驱动刮刀升降，悬浮式印刷头；2.标准型不锈钢刮刀，刮刀角度固定为60°，长度330mm，可选：橡胶刮刀；3.双照视觉对准系统，可选择单照；4.全新网板清洗系统，喷淋式清洗纸润湿系统，干式/湿式/真空可编程网板清洗系统；5.无缝式钢导轨，导轨数控自动调宽系统；6.X、Y、θ方向自动调整工作台组件；7.印刷精度：±0.025mm，可印刷0603(0201英制)片状元件，0.4mmPITCH的QFP；8.精密滚珠丝杆定位，重复印刷精度：±0.01mm；9.标准网板夹持组件；10.多层软件结构设计，内建式软件诊断系统；11.WindowsXP系统，默认中文操作界面，可方便的切换成英文操作界面；12.标准SMEMA接口；13.三色灯塔，声光报警；14.传送方向:左至右(标准)；右至左，左至左，右至右可设置15.17“液晶显示器16.三段脱模，脱模速度、距离软件可调17.G3设备通过CE认证18.双层平台面积400（X)*360(Y)mm19.工作台调节范围X=±5mmY=±5mmθ=±2°20.网框尺寸520(X)*420(Y)mm—737(X)×737(Y)mm21.PCB尺寸50（X)*50(Y)mm—400(X)*350(Y)mm22.PCB厚度0.2mm～6mm23.印刷速度0～200mm/s24.PCB夹持装置方式侧向夹紧，非拉片Z向夹紧，磁性顶针/真空吸盘；25.标准刮刀长度330mm26.刮刀压力0～20kgf27.传送高度900±20mm28.气源压力0.45～0.6MPa29.电源220VAC50～60HZ30.耗气量0.5L/Min31.额定功率3.0KW32.重量950kg33.设备尺寸L1141mm*W1410mm*H1460mm可选配:1.导轨只有侧夹，没有Z向夹紧;2.刮刀升降可选用气缸控制；3.刮刀长度可选范围140~420mm；4.2D检测模块2.G0半自动锡膏印刷机1.1主要配置及性能特点--印刷刮刀采用直线导轨及马达驱动，印刷速度可变频控制，参数设定方便，确保印刷的稳定；--翻转式刮刀头设计，清洁刮刀无需拆卸，省时方便；刮刀压力、刮刀角度可手动调节；--印刷头可根据印刷范围前后调节，网框臂可分别左右调整，适应不同尺寸钢网的需要；--组合式万用工作台，调节方便、稳定可靠，可依PCB基板大小设定安置顶针和真空吸盘，使装夹更加快速、容易；--网框升降采用气缸及导柱传动，具有较高的刚性且升降稳定可靠；--具有PCB板与丝网间隙的微调装置，保证PCB板与钢网帖合稳定；--整机采用PLC控制，可智能化管理生产过程；1.2整机规格参数指标--工作台面积：500mm×320mm--工作台调节范围：X=±5mmY=±5mmθ=±2°--框架尺寸：340mm×470mm～650mm×550mm--PCB尺寸：50mm×50mm～330mm×250mm--PCB厚度：0.4mm～6mm--印刷速度：0～100mm/s--定位方式：定位销、顶针、真空吸盘--标准刮刀长度：250mm(140mm~420mm可选)--刮刀压力：0～20kgf--工作台高度：820±20mm--气源压力：0.4～0.6MPa--电源：220VAC50～60HZ--额定功率：0.2KW--重量：300kg--设备尺寸：860mm(L)×865mm(W)×1550mm(H)3.半自动印刷机(SEM-300)主要特点：1.采用精密滚珠直线导轨,配合调速马达传动,确保印刷之稳定性和精密度,印刷精度:+/-0.05mm；2.刮刀压力和印刷速度可调,精密可调压力表；3.悬浮式刮刀系统;4.组合式工作台,可依PCB基板大小设定安置顶针和真空吸咀,对于多品种基板的转换较为方便；5.无论单双面PCB基板均可作业；6.精密电路控制,实现半自动印刷流程；7.可印刷0.5mm间距的焊盘;8.刮刀行程：Max:380mm；刮刀可调高度：0~12mm；网框可调高度：0~11mm；9.定位方式:销针定位+真空定位;(6个真空吸盘，4*4=16个支撑顶针）其它：--平台面积:400（X)*400(Y)mm--工作台调节范围:X=±5mmY=±5mmθ=±2°--网框尺寸:420(X)*370(Y)mm—650(X)*550(Y)mm--PCB尺寸:50（X)*50(Y)mm—330(X)*250(Y)mm--PCB厚度:0.4mm～3mm--印刷速度:0～76mm/s--标准刮刀长度:280mm（其它：140~420mm可选；如果选标准280mm，注意小网框420(X)*370(Y）等能否印刷）；--刮刀压力:0～15kgf--气源压力:0.45～0.6MPa--电源:220VAC50～60HZ--额定功率:0.2KW--耗气量:0.3L/Min--重量:250kg--设备尺寸：L820*W850*H1465mm4.全自动PCB上料装置(LD-300)规格:-基板尺寸:MinW50*L50-MaxW250*L330mm-传送高度:900±20mm-步距选择:10,20,30,40,50mm-料架尺寸:W320*L350*H570mm-料架搭载总数:3个-电源:AC220V200W-气源:5-6bar-机身尺寸...
