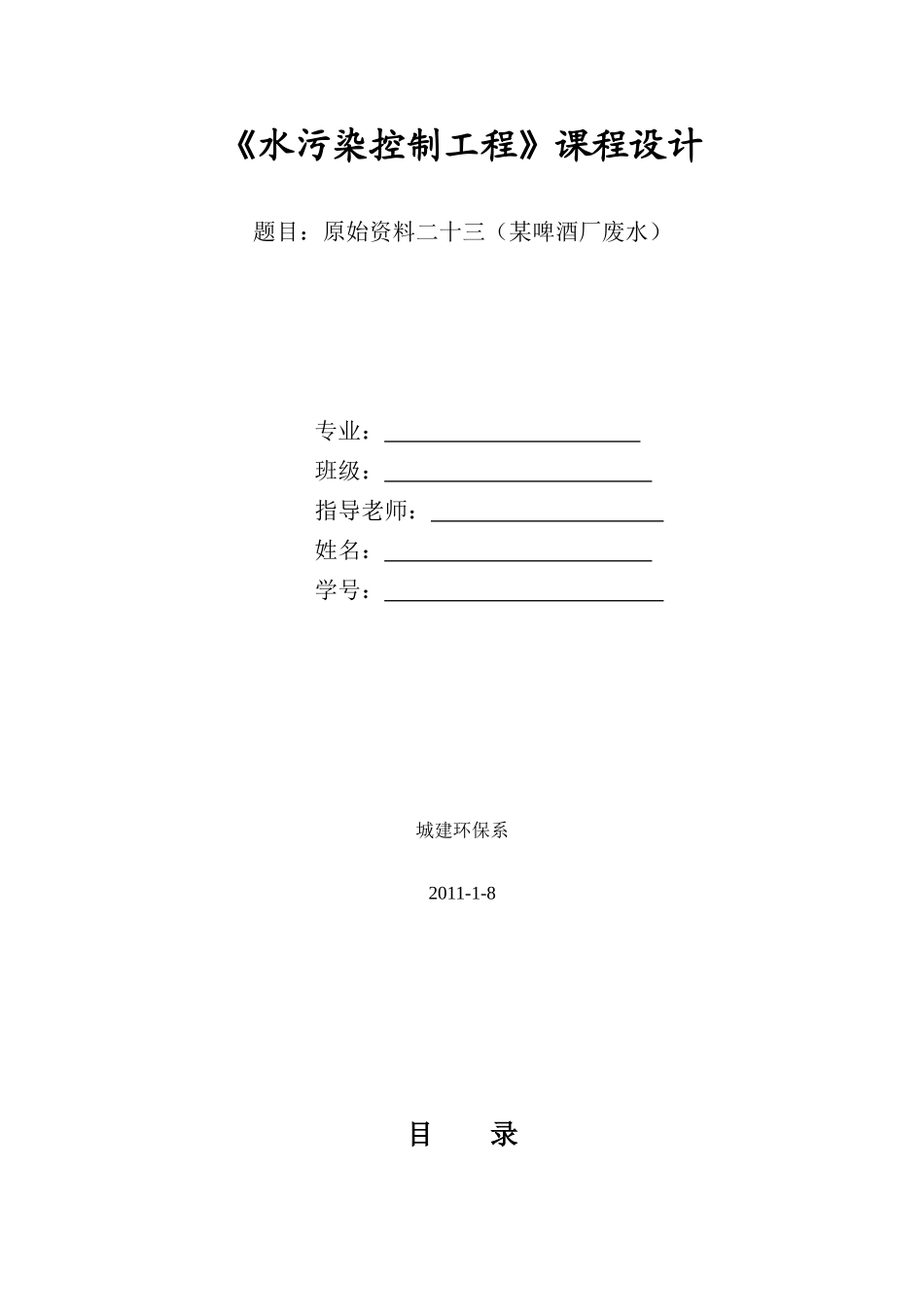

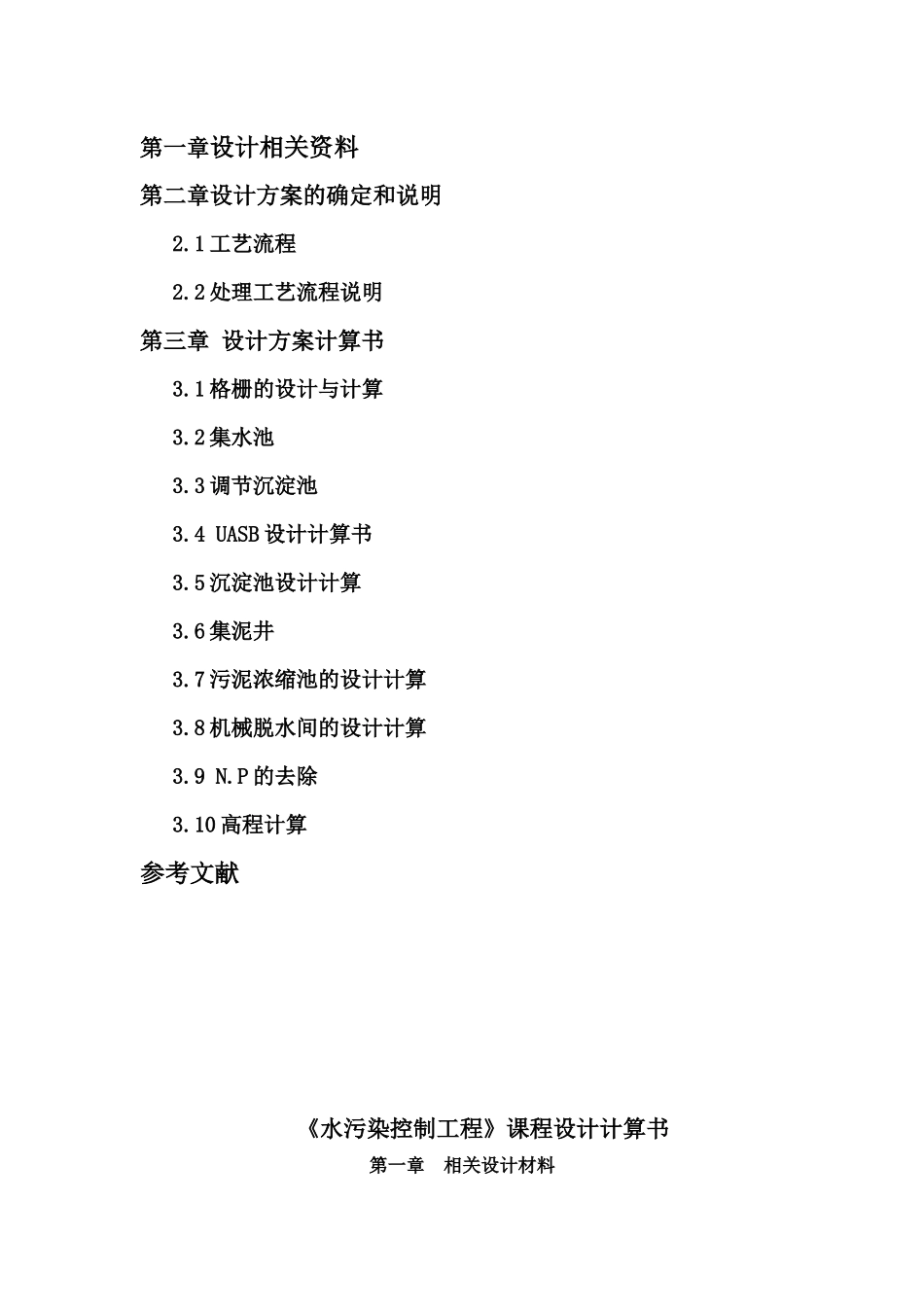

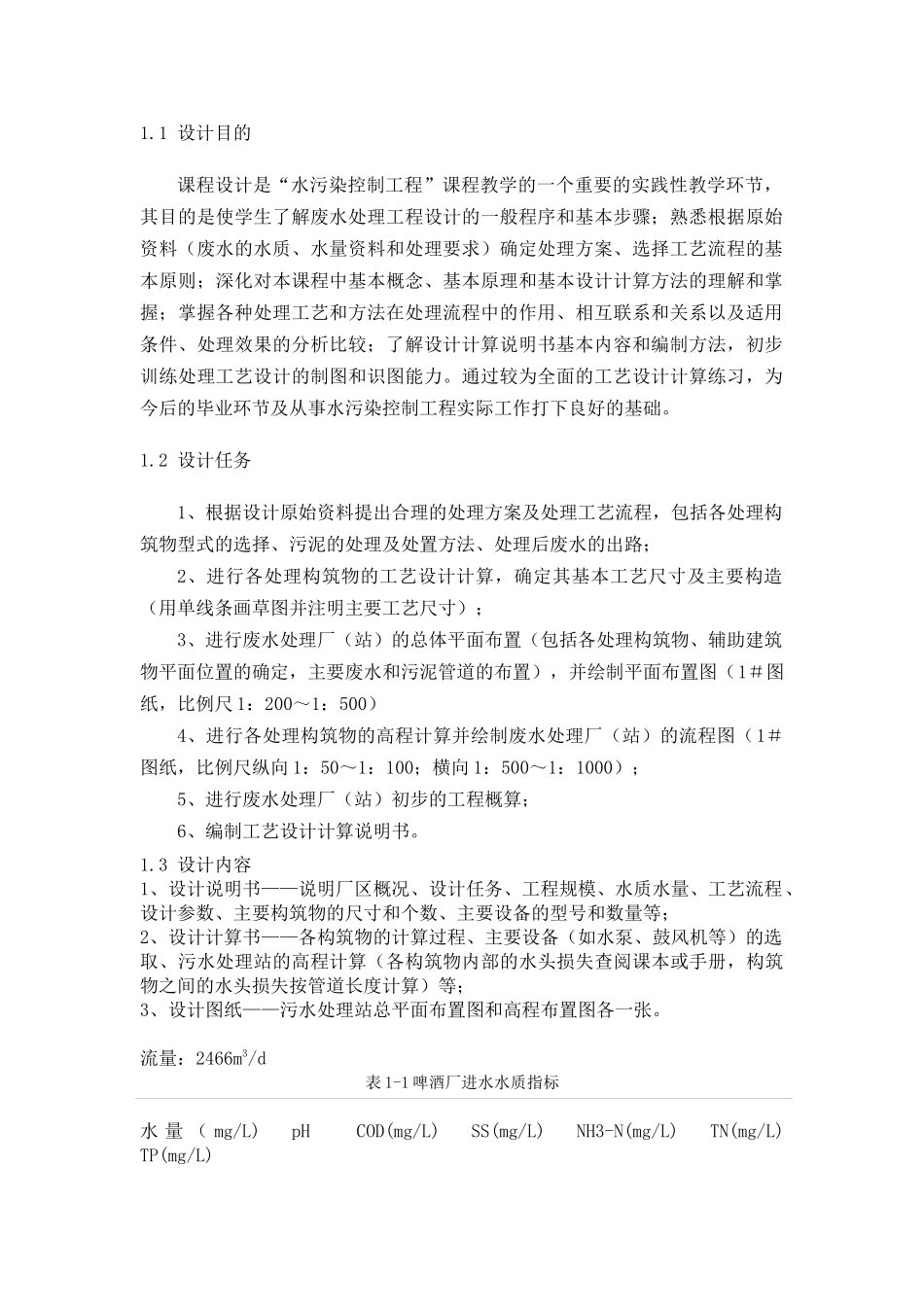

《水污染控制工程》课程设计题目:原始资料二十三(某啤酒厂废水)专业:班级:指导老师:姓名:学号:城建环保系2011-1-8目录第一章设计相关资料第二章设计方案的确定和说明2.1工艺流程2.2处理工艺流程说明第三章设计方案计算书3.1格栅的设计与计算3.2集水池3.3调节沉淀池3.4UASB设计计算书3.5沉淀池设计计算3.6集泥井3.7污泥浓缩池的设计计算3.8机械脱水间的设计计算3.9N.P的去除3.10高程计算参考文献《水污染控制工程》课程设计计算书第一章相关设计材料1.1设计目的课程设计是“水污染控制工程”课程教学的一个重要的实践性教学环节,其目的是使学生了解废水处理工程设计的一般程序和基本步骤;熟悉根据原始资料(废水的水质、水量资料和处理要求)确定处理方案、选择工艺流程的基本原则;深化对本课程中基本概念、基本原理和基本设计计算方法的理解和掌握;掌握各种处理工艺和方法在处理流程中的作用、相互联系和关系以及适用条件、处理效果的分析比较;了解设计计算说明书基本内容和编制方法,初步训练处理工艺设计的制图和识图能力。通过较为全面的工艺设计计算练习,为今后的毕业环节及从事水污染控制工程实际工作打下良好的基础。1.2设计任务1、根据设计原始资料提出合理的处理方案及处理工艺流程,包括各处理构筑物型式的选择、污泥的处理及处置方法、处理后废水的出路;2、进行各处理构筑物的工艺设计计算,确定其基本工艺尺寸及主要构造(用单线条画草图并注明主要工艺尺寸);3、进行废水处理厂(站)的总体平面布置(包括各处理构筑物、辅助建筑物平面位置的确定,主要废水和污泥管道的布置),并绘制平面布置图(1#图纸,比例尺1:200~1:500)4、进行各处理构筑物的高程计算并绘制废水处理厂(站)的流程图(1#图纸,比例尺纵向1:50~1:100;横向1:500~1:1000);5、进行废水处理厂(站)初步的工程概算;6、编制工艺设计计算说明书。1.3设计内容1、设计说明书——说明厂区概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等;2、设计计算书——各构筑物的计算过程、主要设备(如水泵、鼓风机等)的选取、污水处理站的高程计算(各构筑物内部的水头损失查阅课本或手册,构筑物之间的水头损失按管道长度计算)等;3、设计图纸——污水处理站总平面布置图和高程布置图各一张。流量:2466m3/d表1-1啤酒厂进水水质指标水量(mg/L)pHCOD(mg/L)SS(mg/L)NH3-N(mg/L)TN(mg/L)TP(mg/L)6-918004002.13010表1-2啤酒厂出水水质指标水量(mg/L)pHCOD(mg/L)SS(mg/L)NH3-N(mg/L)TN(mg/L)TP(mg/L)6-98025101第二章设计方案的确定和说明2.1工艺流程加药调PH进水出水外运2.2处理工艺流程说明2.2.1格栅格栅是一组(或多组)相平行的金属栅条与框架组成,倾斜安装在进水的渠道,或进水泵站集水井的进口处,以拦截污水中较大的悬浮物及杂质,以减轻格栅调节沉淀池UASB接触氧化池沉淀池污泥浓缩池污泥脱水后续处理负荷,以保证后续处理构筑物或设备的正常工作。格栅是一种最简单的过滤设备,也是最常见的拦污设备,是污水处理厂中污水处理的第一道工序一预处理的主要设备,对后道工序有着举足轻重的作用,要给排水工程的水处理构筑物中,其重要性日益被人们所认识。实践证明,格栅选择的是否合适,直接影响整个水处理实施的运行。人工格栅一般用于小型污水处理站,构造简单,劳动强度大。机械格栅一般用于大中型污水处理厂,这类格栅构造较复杂,自动化程度较高。根据本污水特点,选用细格栅。2.2.2调节沉淀池调节池是用以调节进、出水流量的构筑物。由于该针织废水是周期性排放的,废水的排放量是不均衡的,而且废水中污染物种类及浓度也会随生产工艺的变化而发生改变。这些特点给污水处理带来一定的难度,必须设一调节池以均合调节污水水质水量,才不致后续处理受到较大的负荷冲击。为了保证处理设备的正常运行,在污水进入处理设备之前,必须预先进行调节。将不同时间排出的污水,贮存在同一水池内,并通过机械或空气的搅拌达到出水均匀的目的。调节池根据来水的水质和水量的变化情况,不仅具有调节水质的功能,还有调节...
