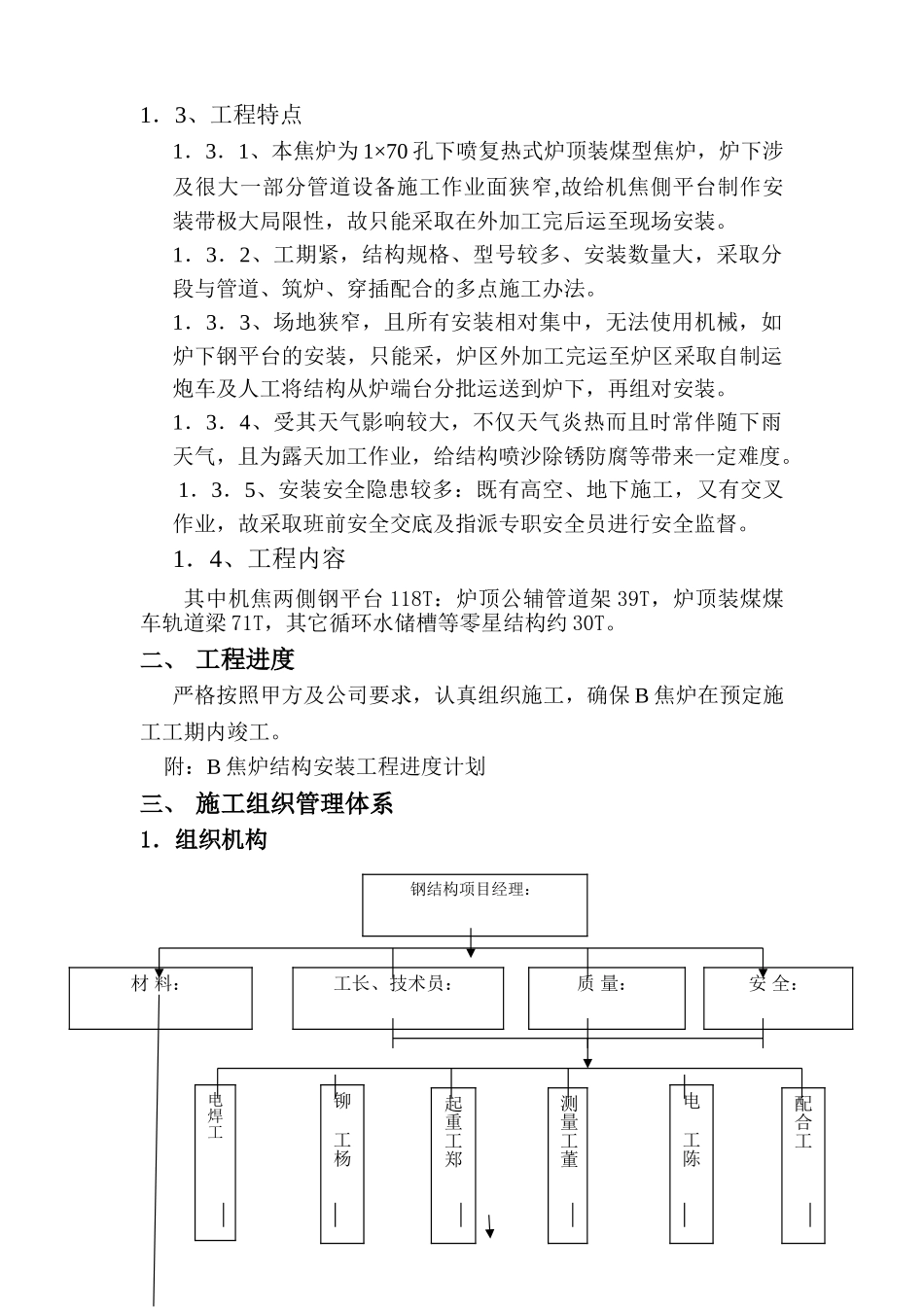

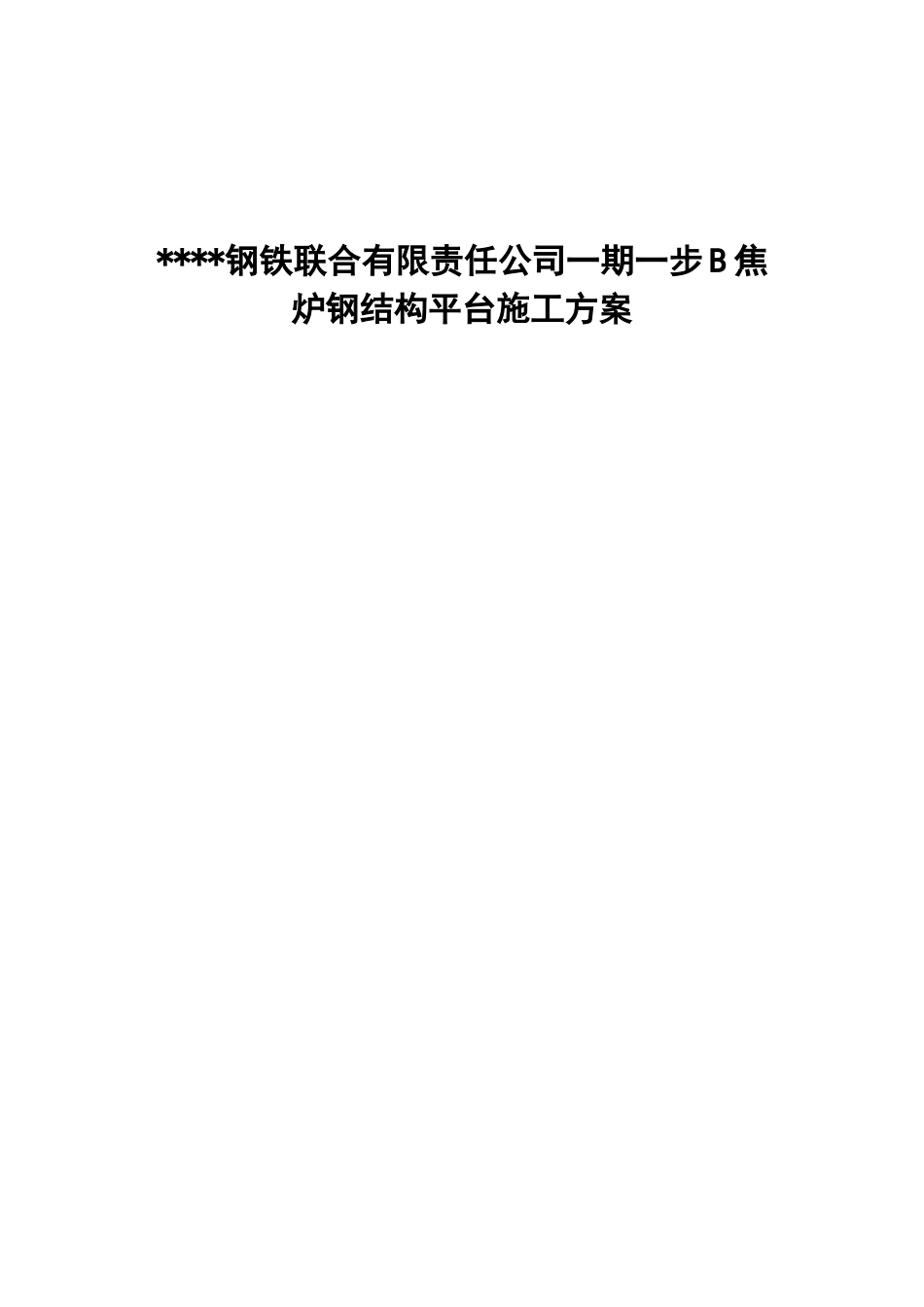

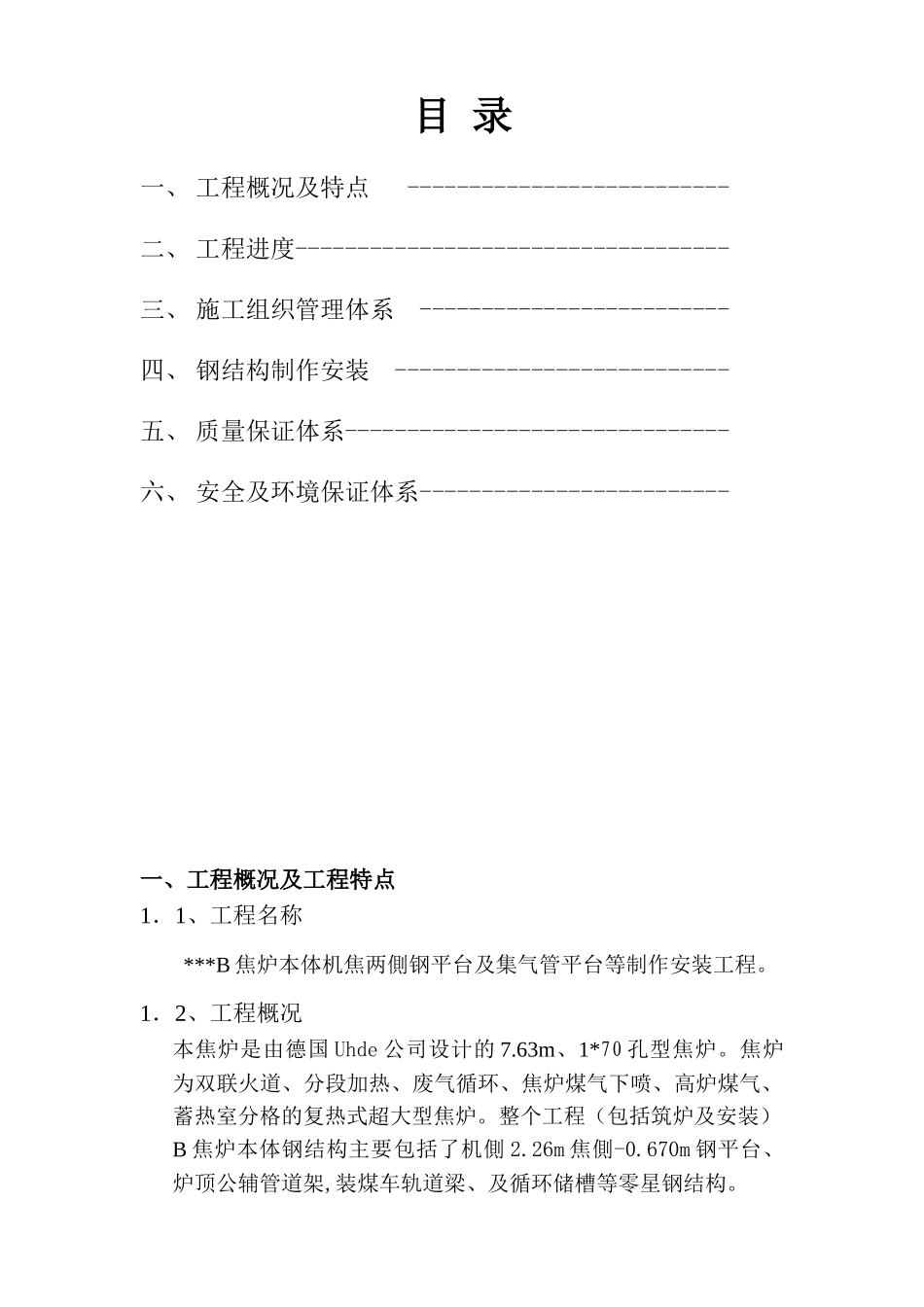

****钢铁联合有限责任公司一期一步B焦炉钢结构平台施工方案目录一、工程概况及特点--------------------------二、工程进度-----------------------------------三、施工组织管理体系-------------------------四、钢结构制作安装---------------------------五、质量保证体系-------------------------------六、安全及环境保证体系-------------------------一、工程概况及工程特点1．1、工程名称***B焦炉本体机焦两側钢平台及集气管平台等制作安装工程。1．2、工程概况本焦炉是由德国Uhde公司设计的7.63m、1*70孔型焦炉。焦炉为双联火道、分段加热、废气循环、焦炉煤气下喷、高炉煤气、蓄热室分格的复热式超大型焦炉。整个工程（包括筑炉及安装）B焦炉本体钢结构主要包括了机側2.26m焦側-0.670m钢平台、炉顶公辅管道架,装煤车轨道梁、及循环储槽等零星钢结构。1．3、工程特点1．3．1、本焦炉为1×70孔下喷复热式炉顶装煤型焦炉，炉下涉及很大一部分管道设备施工作业面狭窄,故给机焦側平台制作安装带极大局限性，故只能采取在外加工完后运至现场安装。1．3．2、工期紧，结构规格、型号较多、安装数量大，采取分段与管道、筑炉、穿插配合的多点施工办法。1．3．3、场地狭窄，且所有安装相对集中，无法使用机械，如炉下钢平台的安装，只能采，炉区外加工完运至炉区采取自制运炮车及人工将结构从炉端台分批运送到炉下，再组对安装。1．3．4、受其天气影响较大，不仅天气炎热而且时常伴随下雨天气，且为露天加工作业，给结构喷沙除锈防腐等带来一定难度。1．3．5、安装安全隐患较多：既有高空、地下施工，又有交叉作业，故采取班前安全交底及指派专职安全员进行安全监督。1．4、工程内容其中机焦两側钢平台118T：炉顶公辅管道架39T，炉顶装煤煤车轨道梁71T，其它循环水储槽等零星结构约30T。二、工程进度严格按照甲方及公司要求，认真组织施工，确保B焦炉在预定施工工期内竣工。附：B焦炉结构安装工程进度计划三、施工组织管理体系1．组织机构钢结构项目经理：材料：质量：安全：工长、技术员：电焊工铆工杨起重工郑测量工董电工陈配合工2．劳动力组织管理人员人数工种人数项目经理1人铆工6人安全员1人焊工14人质检员1人起重工3人工长1名电工1人班长1名测量工1人组长2名配合工10人四、钢结构制作安装1．钢结构制作工艺流程工程施工设计院图纸文件生产计划技术协调细部设计图质量控制材料采购施工工艺文件原材料检验放样、号料图纸文件消化下料、加工工序检验组装工程设备焊接预组装焊缝检验矫正尺寸交流编号终检检测表、评定表倒运至现场2．编制依据1、***焦耐设计总院设计的施工图420EJ13041、420EJ13085、420EL130492、《钢结构工程施工及验收规范》GB50205-20013、《建筑钢结构焊接规程》JGJ81-20024、《施工现场临时用电安全技术规范》JGJ46-20055、《建筑工程施工质量验收统一标准》GB50300-20013．制作准备根据设计院提供的钢结构施工图及有关技术资料，认真熟悉图纸、合同、相关的技术资料及施工验收规范。确立各项加工技术要求，组织好施工图自审、会审工作。在施工前对作业人员进行全面安全、技术交底。4．材料供货、管理及检验对甲供材料或甲方指定供货厂家的材料按照有关规定进行复验，对所采购的其他材料及标准件，必须严把好验收关，做好验收记录，不合格材料及标准件不准使用，钢材、焊接材料都必须有出厂合格证、质保书。5．放样及切割放样人员必须熟悉施工图和工艺要求，核对构件几何尺寸，特别是节点的配合尺寸，发现图纸有错误应及时提请设计修改。放样、切割、验收用的钢尺必须经过二级以上计量单位检验合格，复杂节点应按钢结构施工图进行计算机放样，核定相关尺寸，切割：气割前应将材料表面的距切割边缘约50mm范围内的铁锈及脏物清除干净，钢料在专用平台上切割，要放平、垫稳、割缝下面留足够空隙。气割零件尺寸允许偏差应符合下列规定。序号项目允许偏差备注1零件长度及宽度±1.0mm2切割面的平面度0.05t且t≤2mmt为零件厚度3表面粗糙度50μm4局部缺口深度1m长度内允许有一处1mm.切割面深度大于1mm的局部缺口及深度大于0.2mm的割纹，均应修磨平整。边缘加工：...
