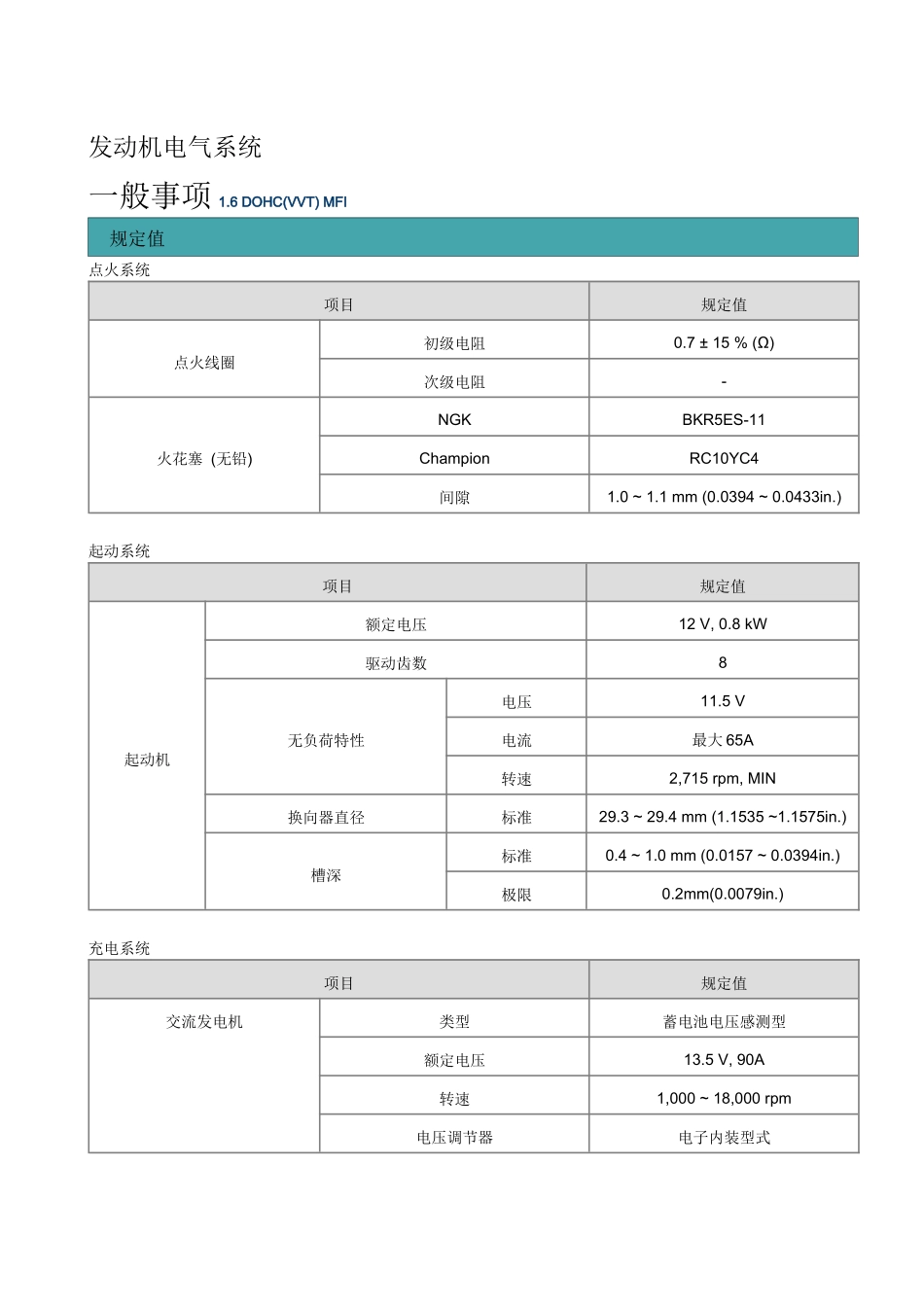

发动机电气系统一般事项1.6DOHC(VVT)MFI规定值点火系统项目规定值点火线圈初级电阻0.7±15%(Ω)次级电阻-火花塞(无铅)NGKBKR5ES-11ChampionRC10YC4间隙1.0~1.1mm(0.0394~0.0433in.)起动系统项目规定值起动机额定电压12V,0.8kW驱动齿数8无负荷特性电压11.5V电流最大65A转速2,715rpm,MIN换向器直径标准29.3~29.4mm(1.1535~1.1575in.)槽深标准0.4~1.0mm(0.0157~0.0394in.)极限0.2mm(0.0079in.)充电系统项目规定值交流发电机类型蓄电池电压感测型额定电压13.5V,90A转速1,000~18,000rpm电压调节器电子内装型式调节器设定电压14.55±0.2V温度补偿-7±3mV/°C蓄电池类型CMF60AH冷起动电流量[-18°C(-0.4°F)]550A额定容量92min在[20oC（68°F）]时的比重1.280±0.01•冷起动电流量：在规定温度和最低电压保持7.2V以上情况下,30秒钟蓄电池所能供应的电流。•额定容量：在26.7°C(80.1°F)温度下,保证最低电压10.5V,蓄电池以25A电流放电的总时间。点火系统说明点火正时由电控点火正时系统控制。发动机运转情况下的标准参考点火正时数据预编在ECM（发动机控制模块）内的存储器内。发动机工作状况（转速、负荷、加热状态等）由各传感器检测。基于ECM接收各传感器检测到的信号和点火正时数据,至截断初级线圈电流信号,激活点火线圈并控制点火正时。充电系统说明充电系统包括蓄电池、内置调节器的发电机、充电警告灯和线束。交流发电机有8个内置二极管,把AC电流整流为DC电流。发电机内安装有二极管整流器。发电机所产生的交流电由整流器整流为直流电通过发电机“B”端子输出直流电。另外,发电机的充电电压调节为蓄电池电压检测型。发电机的主要部件是转子、定子、整流器、电刷组、轴承和带加强肋的V型皮带轮。电刷架包含内置式电压调节器。起动系统说明起动系统包括蓄电池、起动机、电磁开关、点火开关、档位开关（A/T）、点火锁止开关、连接线束及蓄电池线束。.当点火开关置于“ST”位置时,蓄电池电压向起动机电磁线圈供电。此时,电磁线圈产生磁场,吸拉铁芯及拨叉并推动驱动齿轮,使它与飞轮齿圈啮合。电磁开关B+与M接线柱闭合,起动机转动。发动机起动时,为防止起动机电枢旋转过度造成电机的损坏,当发动机转速超过起动机转速时,利用单向离合器分离驱动齿轮和飞轮齿圈。发动机机械系统1.定子2.转子3.皮带轮1.电磁阀2.电刷3.电枢4.单向离合器SONATA-β发动机发动机形式直列4缸-1975ccDOHC16阀MPI发动机压缩比.输出功率.扭矩DLI,顺序1-3-4-2.点火正时:电控点火装置风扇转速2段控制(高，低速)冷却风扇控制EMS西门子CPS/TDC霍尔式CAN通信各种控制模块之间通信–相互交换大量信息(ECU.TCU.ABS(TCU).101/6000180/450010:1爆震控制空气流量进气支管绝对压力传感器(内置进气温度传感器)氧传感器氧化锆式项目Θ-ENG2.4项目Θ-ENG2.4排量(cc)2359燃油压力(kg/㎠)3.5压缩比10.5油箱容量(L)70凸轮轴型式DOHC(4Valve)油轨不锈钢标定功率(Ps/rpm)165/5700点火正时BTDC10˚±5最大扭矩(Kg.m/rpm)23/4000节温器打开/全开82˚C/95˚C怠速(rpm)650±50机油容量(L)4缸径(mm)×行程(mm)86×97冷却液容量(L)2.35气门间隙调整机构MLA(Shim-less)点火顺序1-3-4-2BSM安装冷却系统入口控制方式EMSSIEMENS氧传感器氧化锆式1.6DOHC(VVT)MFI说明规格极限一般事项类型串联、DOHC气缸数4气缸内径76.5mm(3.0118in)冲程87mm(3.4252in)总排气量1,599cc(97.57cu.in)压缩比10.0:1点火顺序1-3-4-2气门正时进气门断路ATDC8°~BTDC32°闭合ABDC60°~ABDC20°排气环断路BBDC46°闭合ATDC10°G6BA]2.7DOHCMFI项目规格极限一般事项型式气缸数气缸内径冲程总排气量压缩比点火顺序气门正时进气门开启(BTDC)关闭(ABDC)排气门开启(BBDC)关闭(ATDC)V-型,DOHC686.7mm(3.4133in.)75mm(2.9528in.)2,656cc10:11-2-3-4-5-66°46°44°8[G4GC]2.0DOHC(VVT)项目规格极限一般事项型式气缸数气缸内径冲程总排气量压缩比点火顺序同轴的,顶置双凸轮轴482mm(3.228in)93.5mm(3.681in.)1975cc(120.52cu.in.)10.11-3-4-2气门正时进气门开启(ATDC)关闭(ABDC)排气门开启(BBDC)关闭(ATDC)11°59°42°6°压缩压力(1.6CVVT)规定值：1,422kPa(14.5kg/cm²,206psi)(250~...
