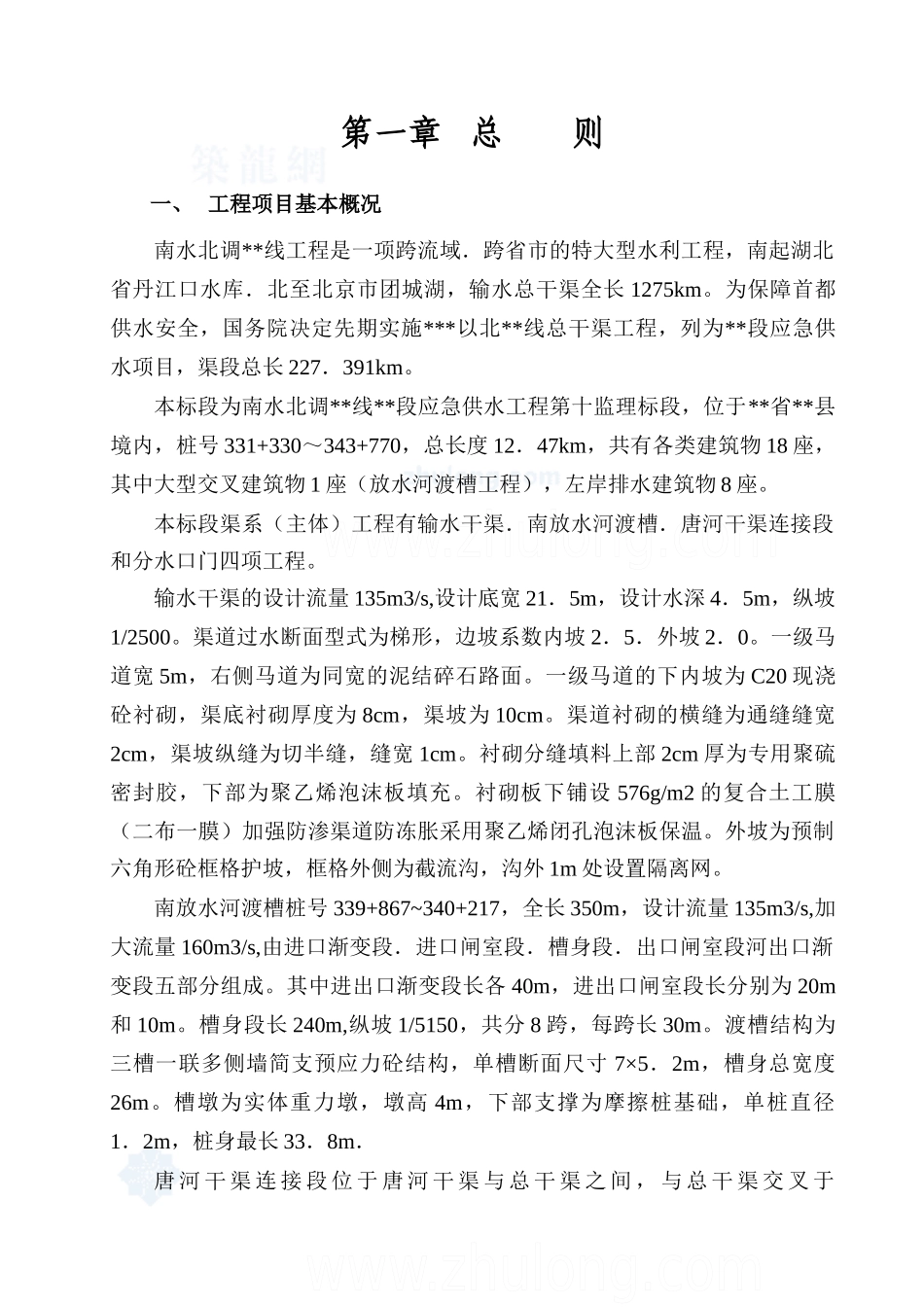

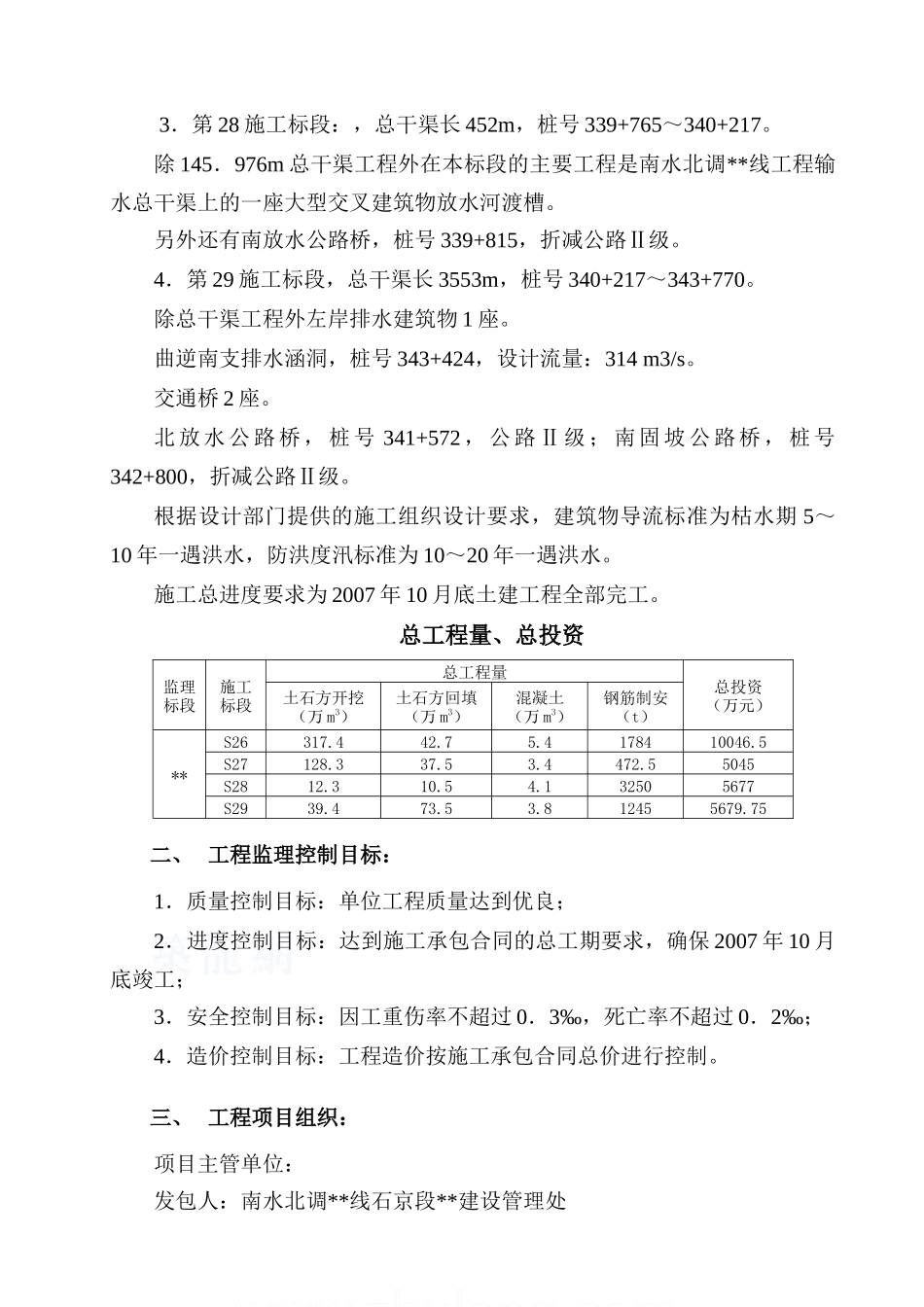

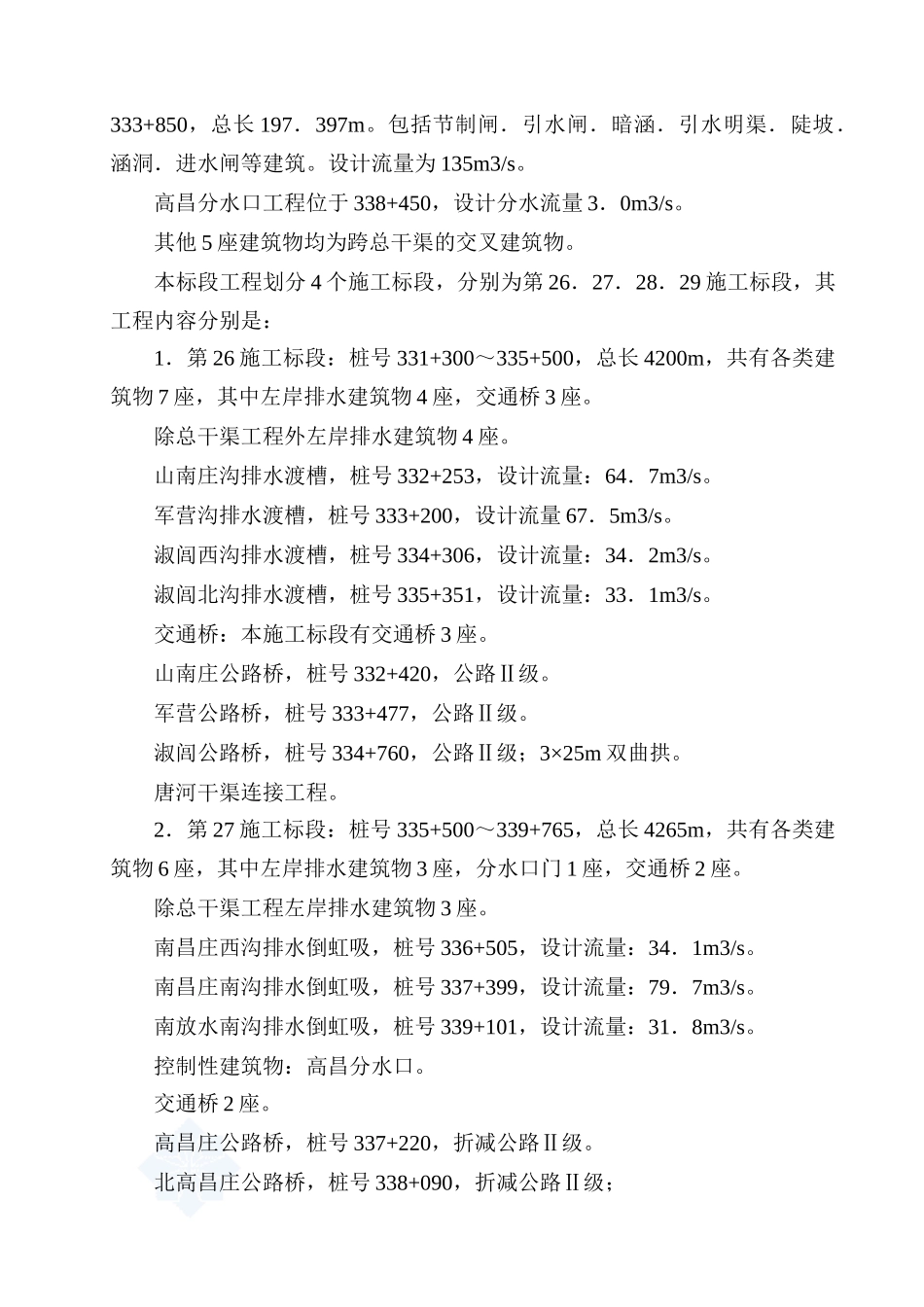

第一章总则一、工程项目基本概况南水北调**线工程是一项跨流域．跨省市的特大型水利工程，南起湖北省丹江口水库．北至北京市团城湖，输水总干渠全长1275km。为保障首都供水安全，国务院决定先期实施***以北**线总干渠工程，列为**段应急供水项目，渠段总长227．391km。本标段为南水北调**线**段应急供水工程第十监理标段，位于**省**县境内，桩号331+330～343+770，总长度12．47km，共有各类建筑物18座，其中大型交叉建筑物1座（放水河渡槽工程），左岸排水建筑物8座。本标段渠系（主体）工程有输水干渠．南放水河渡槽．唐河干渠连接段和分水口门四项工程。输水干渠的设计流量135m3/s,设计底宽21．5m，设计水深4．5m，纵坡1/2500。渠道过水断面型式为梯形，边坡系数内坡2．5．外坡2．0。一级马道宽5m，右侧马道为同宽的泥结碎石路面。一级马道的下内坡为C20现浇砼衬砌，渠底衬砌厚度为8cm，渠坡为10cm。渠道衬砌的横缝为通缝缝宽2cm，渠坡纵缝为切半缝，缝宽1cm。衬砌分缝填料上部2cm厚为专用聚硫密封胶，下部为聚乙烯泡沫板填充。衬砌板下铺设576g/m2的复合土工膜（二布一膜）加强防渗渠道防冻胀采用聚乙烯闭孔泡沫板保温。外坡为预制六角形砼框格护坡，框格外侧为截流沟，沟外1m处设置隔离网。南放水河渡槽桩号339+867~340+217，全长350m，设计流量135m3/s,加大流量160m3/s,由进口渐变段．进口闸室段．槽身段．出口闸室段河出口渐变段五部分组成。其中进出口渐变段长各40m，进出口闸室段长分别为20m和10m。槽身段长240m,纵坡1/5150，共分8跨，每跨长30m。渡槽结构为三槽一联多侧墙简支预应力砼结构，单槽断面尺寸7×5．2m，槽身总宽度26m。槽墩为实体重力墩，墩高4m，下部支撑为摩擦桩基础，单桩直径1．2m，桩身最长33．8m．唐河干渠连接段位于唐河干渠与总干渠之间，与总干渠交叉于333+850，总长197．397m。包括节制闸．引水闸．暗涵．引水明渠．陡坡．涵洞．进水闸等建筑。设计流量为135m3/s。高昌分水口工程位于338+450，设计分水流量3．0m3/s。其他5座建筑物均为跨总干渠的交叉建筑物。本标段工程划分4个施工标段，分别为第26．27．28．29施工标段，其工程内容分别是：1．第26施工标段：桩号331+300～335+500，总长4200m，共有各类建筑物7座，其中左岸排水建筑物4座，交通桥3座。除总干渠工程外左岸排水建筑物4座。山南庄沟排水渡槽，桩号332+253，设计流量：64．7m3/s。军营沟排水渡槽，桩号333+200，设计流量67．5m3/s。淑闾西沟排水渡槽，桩号334+306，设计流量：34．2m3/s。淑闾北沟排水渡槽，桩号335+351，设计流量：33．1m3/s。交通桥：本施工标段有交通桥3座。山南庄公路桥，桩号332+420，公路Ⅱ级。军营公路桥，桩号333+477，公路Ⅱ级。淑闾公路桥，桩号334+760，公路Ⅱ级；3×25m双曲拱。唐河干渠连接工程。2．第27施工标段：桩号335+500～339+765，总长4265m，共有各类建筑物6座，其中左岸排水建筑物3座，分水口门1座，交通桥2座。除总干渠工程左岸排水建筑物3座。南昌庄西沟排水倒虹吸，桩号336+505，设计流量：34．1m3/s。南昌庄南沟排水倒虹吸，桩号337+399，设计流量：79．7m3/s。南放水南沟排水倒虹吸，桩号339+101，设计流量：31．8m3/s。控制性建筑物：高昌分水口。交通桥2座。高昌庄公路桥，桩号337+220，折减公路Ⅱ级。北高昌庄公路桥，桩号338+090，折减公路Ⅱ级；3．第28施工标段：，总干渠长452m，桩号339+765～340+217。除145．976m总干渠工程外在本标段的主要工程是南水北调**线工程输水总干渠上的一座大型交叉建筑物放水河渡槽。另外还有南放水公路桥，桩号339+815，折减公路Ⅱ级。4．第29施工标段，总干渠长3553m，桩号340+217～343+770。除总干渠工程外左岸排水建筑物1座。曲逆南支排水涵洞，桩号343+424，设计流量：314m3/s。交通桥2座。北放水公路桥，桩号341+572，公路Ⅱ级；南固坡公路桥，桩号342+800，折减公路Ⅱ级。根据设计部门提供的施工组织设计要求，建筑物导流标准为枯水期5～10年一遇洪水，防洪度汛标准为10～20年一遇洪水。施工总进度要求为2007年10月底土建工程全部完工。总工程量、总投资监理标段施工标段总工程量总投资（万元）...
