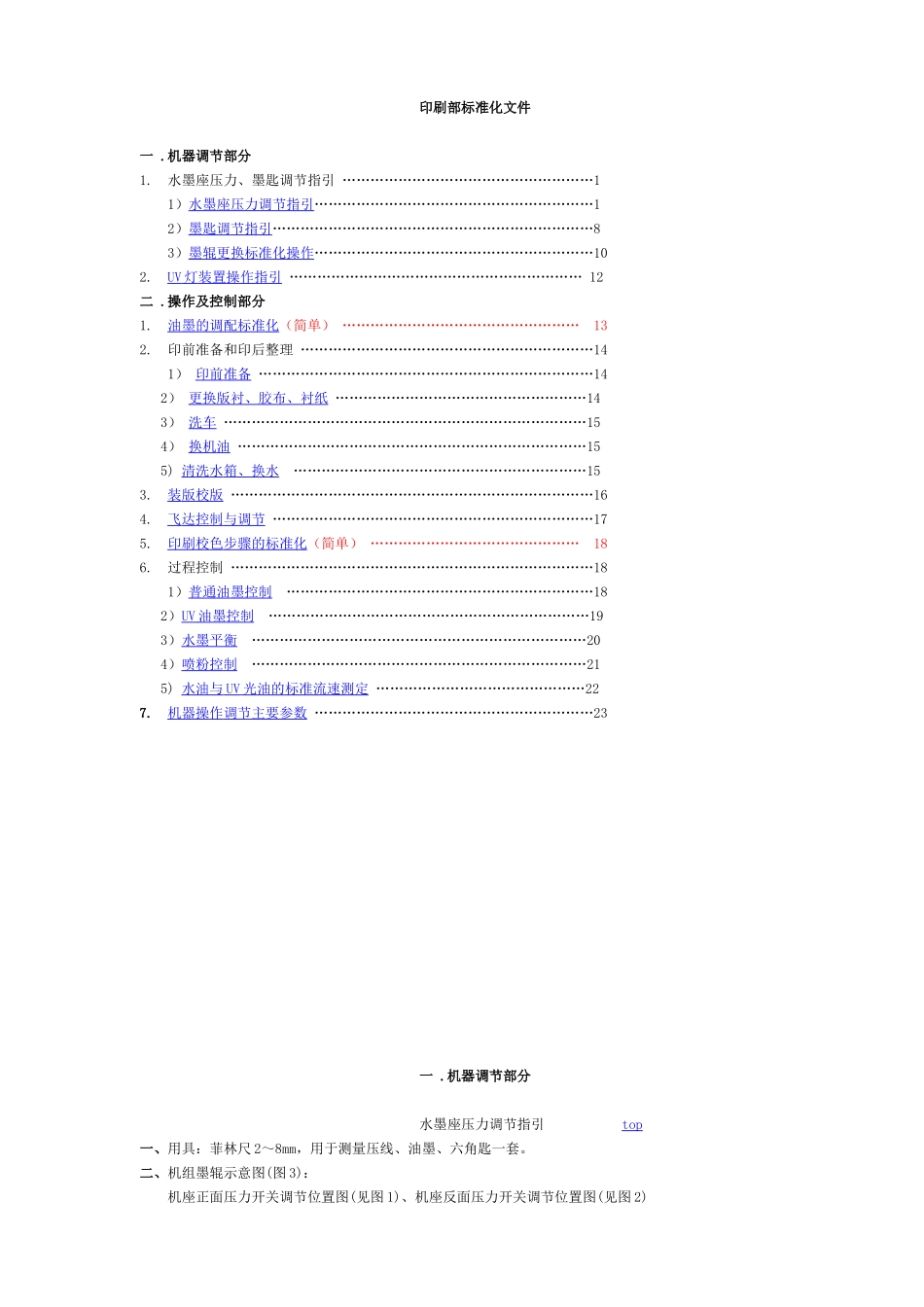

印刷部标准化文件一.机器调节部分1.水墨座压力、墨匙调节指引………………………………………………11）水墨座压力调节指引……………………………………………………12）墨匙调节指引……………………………………………………………83）墨辊更换标准化操作……………………………………………………102.UV灯装置操作指引………………………………………………………12二.操作及控制部分1.油墨的调配标准化（简单）……………………………………………132.印前准备和印后整理………………………………………………………141）印前准备………………………………………………………………142）更换版衬、胶布、衬纸………………………………………………143）洗车……………………………………………………………………154）换机油…………………………………………………………………155)清洗水箱、换水………………………………………………………153.装版校版……………………………………………………………………164.飞达控制与调节……………………………………………………………175.印刷校色步骤的标准化（简单）………………………………………186.过程控制……………………………………………………………………181）普通油墨控制…………………………………………………………182）UV油墨控制……………………………………………………………193）水墨平衡………………………………………………………………204）喷粉控制………………………………………………………………215)水油与UV光油的标准流速测定………………………………………227.机器操作调节主要参数……………………………………………………23一.机器调节部分水墨座压力调节指引top一、用具：菲林尺2～8mm，用于测量压线、油墨、六角匙一套。二、机组墨辊示意图(图3)：机座正面压力开关调节位置图(见图1)、机座反面压力开关调节位置图(见图2)图1机座正面压力开关调节位置图靠身侧朝外侧图2机座反面压力开关调节位置图三、输墨装置、润版装置的辊子(序号位置见下页图3)墨辊序号名称材料邻辊辊子印迹(mm)测试条的厚度(mm)额定直径(mm)最大直径(mm)最小直径(mm)61墨斗辊钢——110——71传墨辊橡胶51461332×0.052×0.057171.570.5511512513514串墨辊塑料———103.5——91匀墨辊橡胶———7273.270.892匀墨辊橡胶———9091.288.893匀墨辊橡胶———7576.273.894匀墨辊橡胶———7273.270.882中间辊塑料———70——83中间辊塑料452453442×0.052×0.0560——图1451靠版辊橡胶511印版滚筒4—542×0.057172.269.8452靠版辊橡胶511印版滚筒4—542×0.057374.271.8453靠版辊橡胶512印版滚筒4—542×0.056970.267.8454靠版辊橡胶512印版滚筒4—542×0.057879.276.8水辊序号名称材料邻辊辊子印迹(mm)测试条的厚度(mm)额定直径(mm)最大直径(mm)最小直径(mm)21水斗辊陶瓷———100——31计量水辊橡胶216—8585.584.5402靠版水辊橡胶21印版滚筒6—120.512112011.5过渡辊塑料—5—60——11.4串水辊塑料—5—63.5——机组墨辊示意图四、水墨座压力调节一般以墨辊之间油墨压线宽度来确定，为便于检测，通常用四色兰或四色红的正常用墨量于墨座，通过点动机器，观察压线宽度以确定其压力是否在正常范围。(一)、墨座调整：主要要调节三处墨辊的压力，即：传墨辊(71)、四根靠版辊(451、452、453、454)和中间辊(83)所涉及到的压力。墨压线宽度以眼看为准，需水(墨)辊靠版15秒后用菲林尺测量，各靠版辊与串墨辊也以此法测量。1)先调节传墨辊(71)与串墨辊(514)的压力，墨压线为2～3mm(不可大于3mm)2)再调节传墨辊(71)与墨斗辊(61)的压力，墨压线2～3mm(不可大于3mm)见图4，调节步骤：图4调节传墨辊(71)与串墨辊(514)的压力(见图4左)：a.点动传墨辊（71），到其与串墨辊(514)靠得最近时停下；b.松开锁定螺母(1)；c.用螺钉(2)调节；d.拧紧锁定螺母(1)。调节传墨辊(71)与墨斗辊(61)的压力(见图4右):a.墨斗辊关掉；b.点动带墨辊，到其与墨斗辊靠得最近位置时停下；c.松开锁定螺母(3)；d.用螺钉(4)调节；e.拧紧锁定螺母(3)。3)四支...
