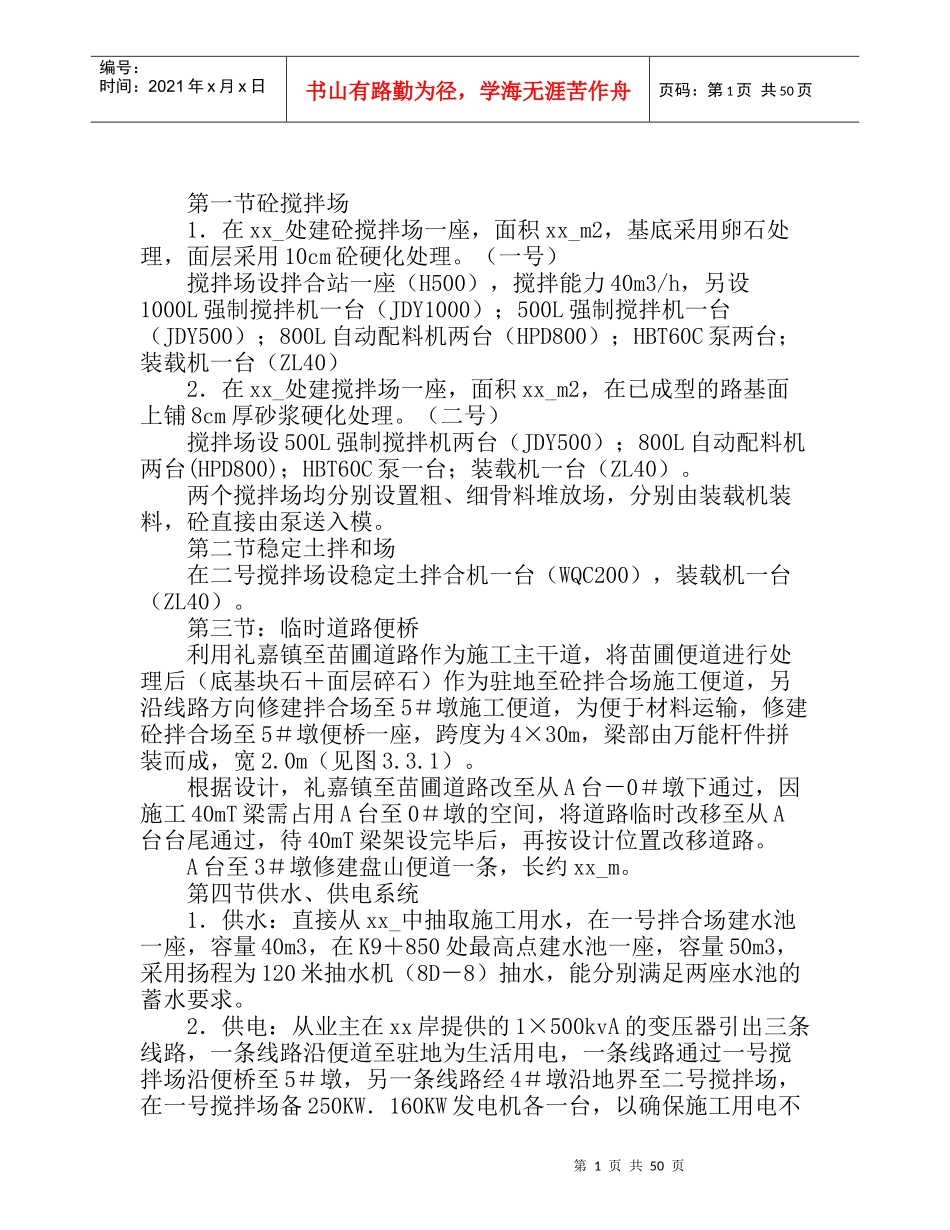

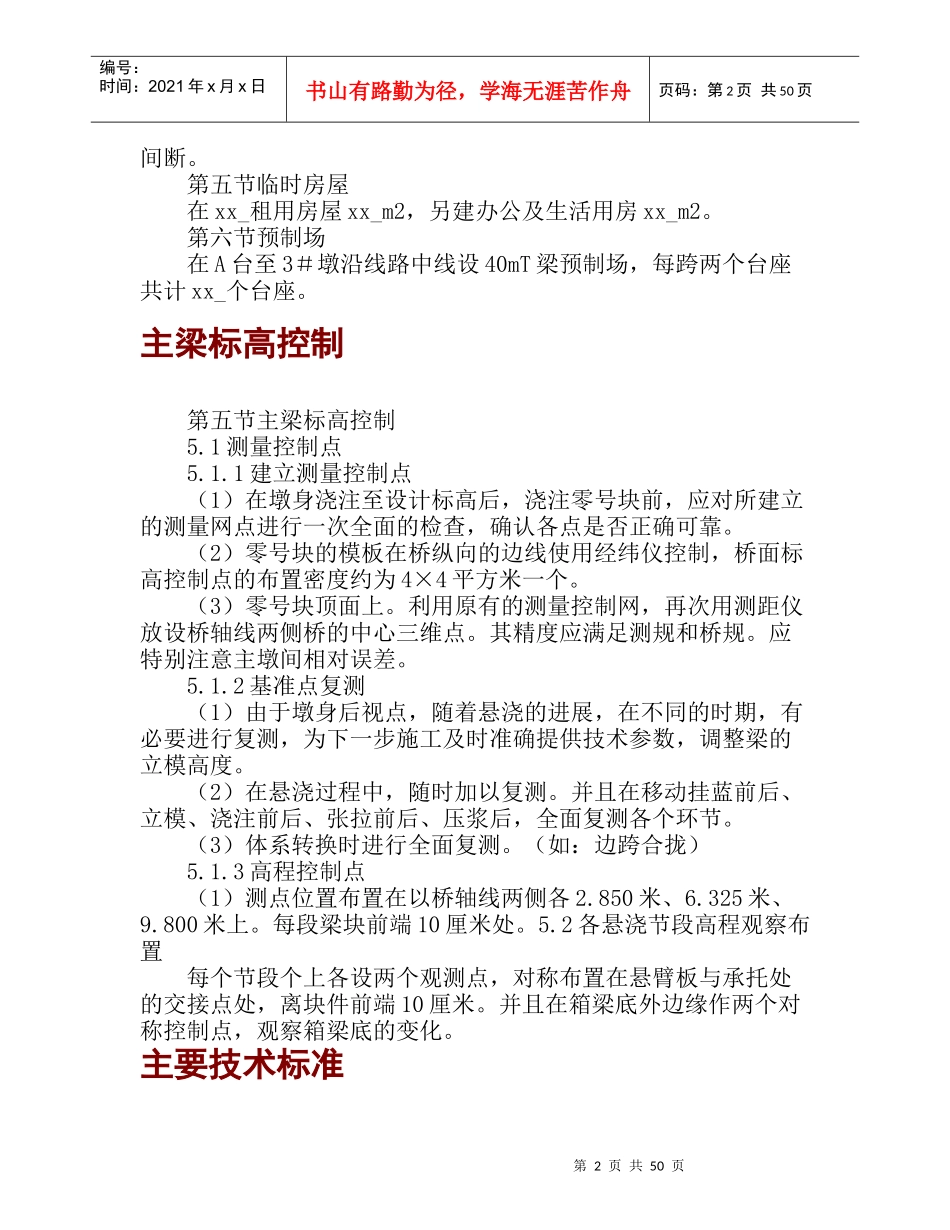

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页第一节砼搅拌场1．在xx_处建砼搅拌场一座，面积xx_m2，基底采用卵石处理，面层采用10cm砼硬化处理。（一号）搅拌场设拌合站一座（H500），搅拌能力40m3/h，另设1000L强制搅拌机一台（JDY1000）；500L强制搅拌机一台（JDY500）；800L自动配料机两台（HPD800）；HBT60C泵两台；装载机一台（ZL40）2．在xx_处建搅拌场一座，面积xx_m2，在已成型的路基面上铺8cm厚砂浆硬化处理。（二号）搅拌场设500L强制搅拌机两台（JDY500）；800L自动配料机两台(HPD800)；HBT60C泵一台；装载机一台（ZL40）。两个搅拌场均分别设置粗、细骨料堆放场，分别由装载机装料，砼直接由泵送入模。第二节稳定土拌和场在二号搅拌场设稳定土拌合机一台（WQC200），装载机一台（ZL40）。第三节：临时道路便桥利用礼嘉镇至苗圃道路作为施工主干道，将苗圃便道进行处理后（底基块石＋面层碎石）作为驻地至砼拌合场施工便道，另沿线路方向修建拌合场至5＃墩施工便道，为便于材料运输，修建砼拌合场至5＃墩便桥一座，跨度为4×30m，梁部由万能杆件拼装而成，宽2.0m（见图3.3.1）。根据设计，礼嘉镇至苗圃道路改至从A台－0＃墩下通过，因施工40mT梁需占用A台至0＃墩的空间，将道路临时改移至从A台台尾通过，待40mT梁架设完毕后，再按设计位置改移道路。A台至3＃墩修建盘山便道一条，长约xx_m。第四节供水、供电系统1．供水：直接从xx_中抽取施工用水，在一号拌合场建水池一座，容量40m3，在K9＋850处最高点建水池一座，容量50m3，采用扬程为120米抽水机（8D－8）抽水，能分别满足两座水池的蓄水要求。2．供电：从业主在xx岸提供的1×500kvA的变压器引出三条线路，一条线路沿便道至驻地为生活用电，一条线路通过一号搅拌场沿便桥至5＃墩，另一条线路经4＃墩沿地界至二号搅拌场，在一号搅拌场备250KW．160KW发电机各一台，以确保施工用电不第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页间断。第五节临时房屋在xx_租用房屋xx_m2，另建办公及生活用房xx_m2。第六节预制场在A台至3＃墩沿线路中线设40mT梁预制场，每跨两个台座共计xx_个台座。主梁标高控制第2页共50页第五节主梁标高控制5.1测量控制点5.1.1建立测量控制点（1）在墩身浇注至设计标高后，浇注零号块前，应对所建立的测量网点进行一次全面的检查，确认各点是否正确可靠。（2）零号块的模板在桥纵向的边线使用经纬仪控制，桥面标高控制点的布置密度约为4×4平方米一个。（3）零号块顶面上。利用原有的测量控制网，再次用测距仪放设桥轴线两侧桥的中心三维点。其精度应满足测规和桥规。应特别注意主墩间相对误差。5.1.2基准点复测（1）由于墩身后视点，随着悬浇的进展，在不同的时期，有必要进行复测，为下一步施工及时准确提供技术参数，调整梁的立模高度。（2）在悬浇过程中，随时加以复测。并且在移动挂蓝前后、立模、浇注前后、张拉前后、压浆后，全面复测各个环节。（3）体系转换时进行全面复测。（如：边跨合拢）5.1.3高程控制点（1）测点位置布置在以桥轴线两侧各2.850米、6.325米、9.800米上。每段梁块前端10厘米处。5.2各悬浇节段高程观察布置每个节段个上各设两个观测点，对称布置在悬臂板与承托处的交接点处，离块件前端10厘米。并且在箱梁底外边缘作两个对称控制点，观察箱梁底的变化。主要技术标准第2页共50页第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页2．主要技术标准〈1〉、技术等级：xx_高速公路，设计时速xx_km/h。〈2〉、设计荷载：汽车-超20级，挂车-120〈3〉、桥面宽度：2×（11.45+2×0.25）+0.7米中央分隔带〈4〉、通航设计等级：Ⅲ级〈5〉、设计洪水频率：1/300〈6〉、设计最大风速：xx_m/S（50年一遇），风压值xx_Mpa〈7〉、地震裂度：按7级设防〈8〉、桥面纵坡：单向坡度－0.5%〈9〉、桥面横坡：双向横坡1.5%保证工期的措施第3页共50页第二节保证工期的措施本工程结构设计复杂，工序环节多，施工难度大，工期紧，为确保在合同工期内建成...
