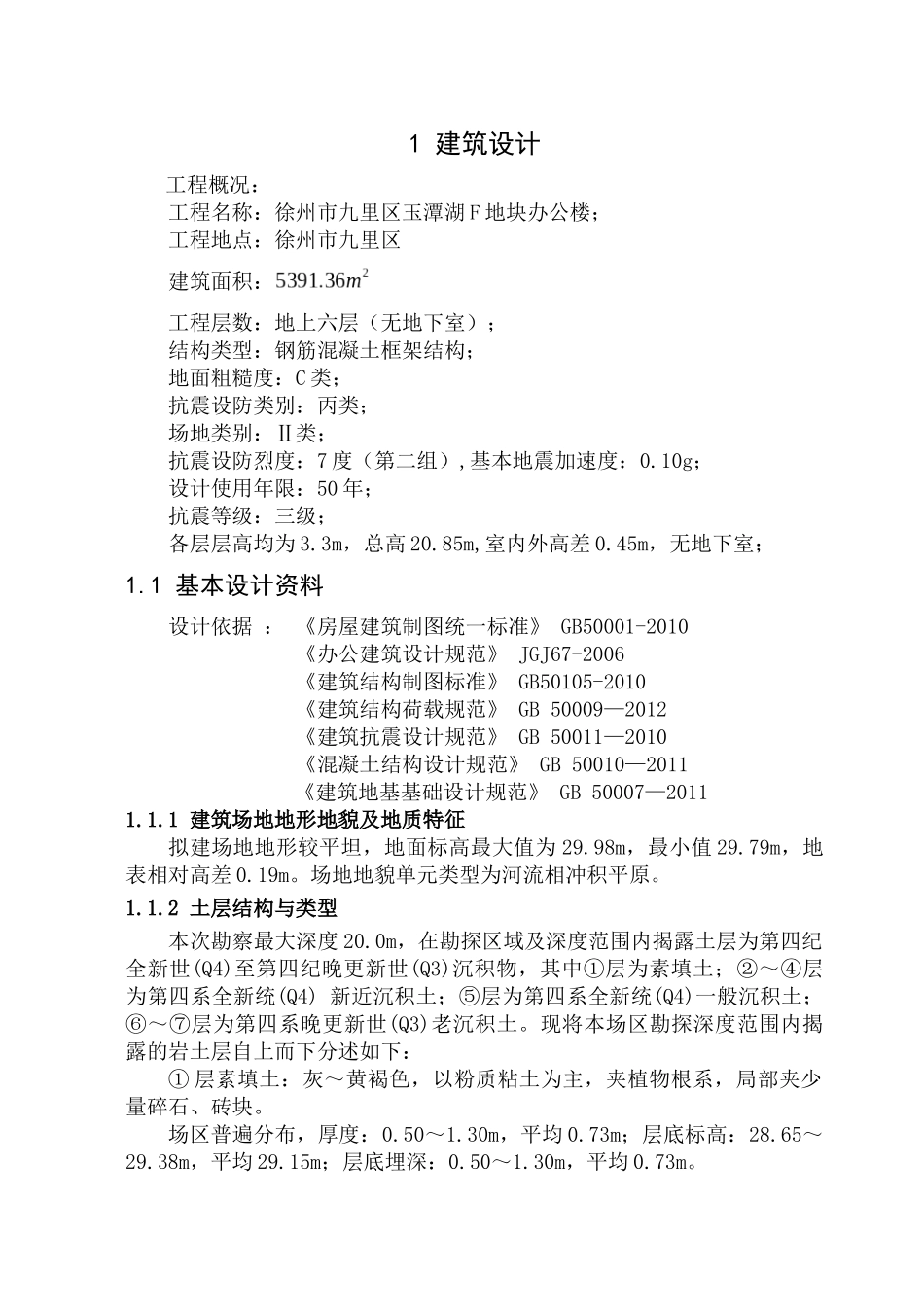

1建筑设计工程概况：工程名称：徐州市九里区玉潭湖F地块办公楼；工程地点：徐州市九里区建筑面积：工程层数：地上六层（无地下室）；结构类型：钢筋混凝土框架结构；地面粗糙度：C类；抗震设防类别：丙类；场地类别：Ⅱ类；抗震设防烈度：7度（第二组）,基本地震加速度：0.10g；设计使用年限：50年；抗震等级：三级；各层层高均为3.3m，总高20.85m,室内外高差0.45m，无地下室；1.1基本设计资料设计依据：《房屋建筑制图统一标准》GB50001-2010《办公建筑设计规范》JGJ67-2006《建筑结构制图标准》GB50105-2010《建筑结构荷载规范》GB50009—2012《建筑抗震设计规范》GB50011—2010《混凝土结构设计规范》GB50010—2011《建筑地基基础设计规范》GB50007—20111.1.1建筑场地地形地貌及地质特征拟建场地地形较平坦，地面标高最大值为29.98m，最小值29.79m，地表相对高差0.19m。场地地貌单元类型为河流相冲积平原。1.1.2土层结构与类型本次勘察最大深度20.0m，在勘探区域及深度范围内揭露土层为第四纪全新世(Q4)至第四纪晚更新世(Q3)沉积物，其中①层为素填土；②～④层为第四系全新统(Q4)新近沉积土；⑤层为第四系全新统(Q4)一般沉积土；⑥～⑦层为第四系晚更新世(Q3)老沉积土。现将本场区勘探深度范围内揭露的岩土层自上而下分述如下：①层素填土：灰～黄褐色，以粉质粘土为主，夹植物根系，局部夹少量碎石、砖块。场区普遍分布，厚度：0.50～1.30m，平均0.73m；层底标高：28.65～29.38m，平均29.15m；层底埋深：0.50～1.30m，平均0.73m。②层粉质粘土：黄褐色，软塑，局部可塑，稍有光泽，干强度中等，韧性中等。场区普遍分布，厚度：2.50～2.60m，平均2.07m；层底标高：26.76～27.38m，平均27.08m；层底埋深：2.60～3.10m，平均2.80m。③层粉土：灰黄色，湿，稍密，摇震反应迅速，无光泽，干强度低，韧性低。场区普遍分布，厚度：2.00～2.50m，平均2.23m；层底标高：24.66～25.07m，平均24.85m；层底埋深：4.80～5.20m，平均5.03m。④层粉土夹粉质粘土：灰色～黄褐色，湿，稍密，摇震反应迅速，无光泽，干强度低，韧性低；局部夹粉质粘土薄层。场区普遍分布，厚度：3.60～4.00m，平均3.78m；层底标高：20.89～21.18m，平均21.06m；层底埋深：8.80～8.90m，平均8.82m。⑤层粘土：灰褐色，可塑，局部硬塑，有光泽，干强度中等，韧性中等。场区普遍分布，厚度：2.00～2.40m，平均2.23m；层底标高：18.59～19.07m，平均18.83m；层底埋深：10.80～11.20m，平均11.05m。⑥层粉质粘土：黄褐色，硬塑，稍有光泽，干强度高，韧性中等，局部含少量砂姜。场区普遍分布，厚度：4.80～5.50m，平均5.15m；层底标高：13.48～13.83m，平均13.66m；层底埋深：16.00～16.50m，平均16.25m。⑦层粘土：灰色，硬塑，有光泽，干强度高，韧性高。本次勘察未揭穿该层。1.1.3水文地质条件本次勘察深度范围内揭露的主要含水层有①层素填土、③层粉土、④层粉土夹粉质粘土，地下水类型为第四系孔隙潜水，主要受大气降水及地表径流补给，排泄方式以自然蒸发及侧向渗流为主。根据地区经验，场地内地下水的水位、水量随季节和地区降水量的变化而变化，水位变化幅度约为1.00～2.00m。表1.1水位测量一览表测量阶段数据个数水位埋深(米)水位标高(米)最小值最大值平均值最小值最大值平均值初见水位32.002.502.2027.3327.9827.72稳定水位32.302.602.4627.2327.6827.45拟建场地及附近未发现污染源，根据场地所取水样的室内检测结果判定本场地环境类别为Ⅱ类，地下水对混凝土具有微腐蚀性；在长期浸水条件、干湿交替条件下对钢筋混凝土结构中的钢筋均具微腐蚀性。根据场地所取土样的腐蚀性试验，场地内的土对混凝土及钢筋混凝土中的钢筋具微腐蚀性。1.1.4各土层地基承载力根据现场原位测试、室内土工试验并结合本区经验综合确定场地内各土层的地基承载力特征值及压缩模量建议值列于表1.2。表1.2各地段地基土承载力特征值综合表（单位kPa）各地段值地层层序综合值层①160层②200层③220层④230层⑤1.1.5主要工程特性指标推荐根据室内土工试验成果和现场孔内原位测试成果结合现场实际情况及工程经验，将地基各岩土层的主要...
