墙体材料与屋面材料VIP免费

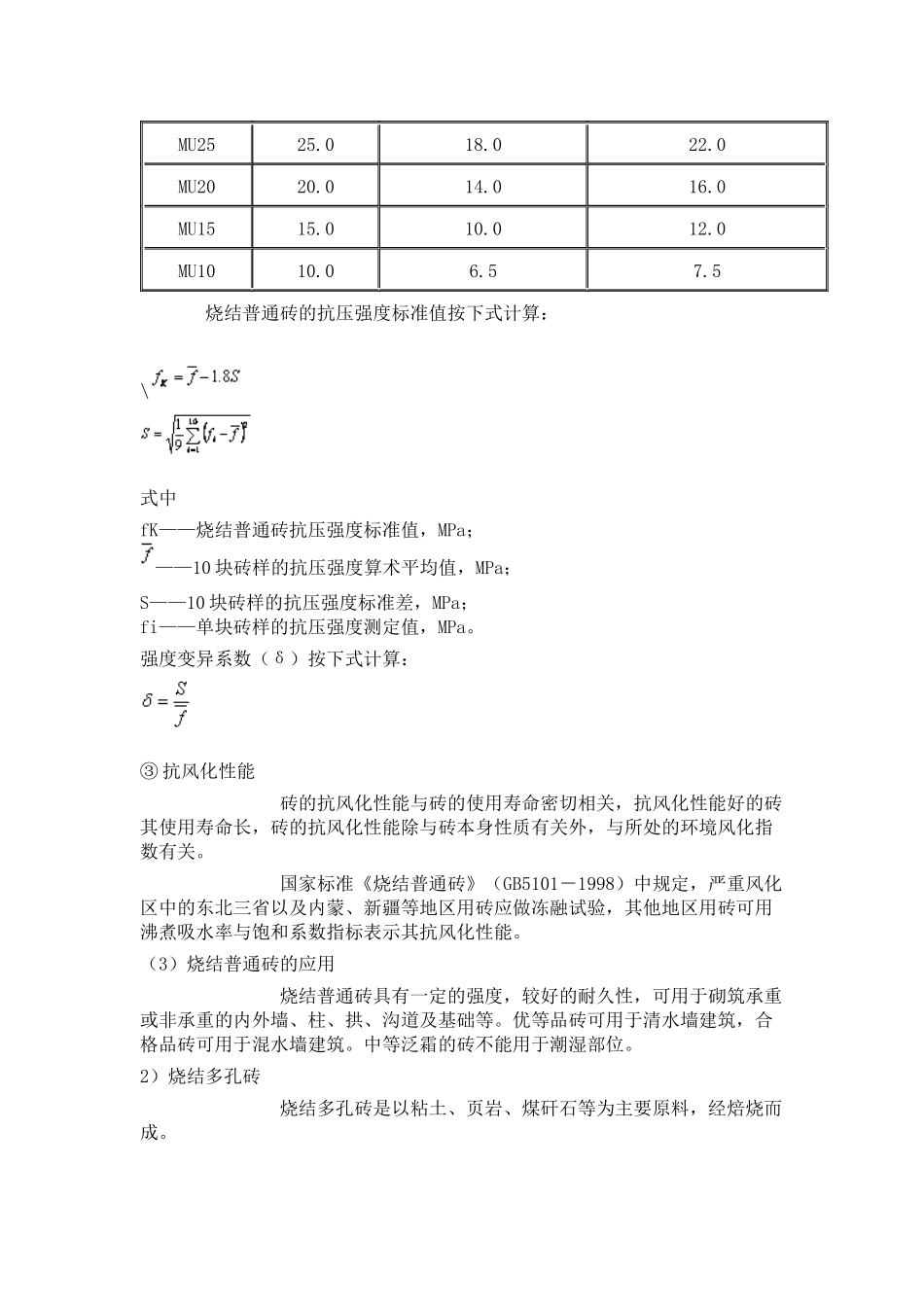

第七章墙体材料和屋面材料7.1砌墙砖砌墙砖按孔洞率分为：实心砖（普通砖，孔洞率〈15%〉、多孔砖（孔洞率≥15%，孔的尺寸小而数量多）、空心砖（孔洞率≥15%，孔的尺寸大而数量少）。按制造工艺分为：烧结砖、蒸养（压）砖、免烧（蒸）砖。7.1.1烧结砖1）烧结普通砖烧结砖有粘土砖（N）、页岩砖（Y）、煤矸石砖（M）、粉煤灰砖（F）等多种。其中粘土砖应用较多。普通粘土砖的表现密度在1600～1800kg/m3之间；吸水率一般为6%～18%；导热系数约为0.55W/m·K左右。（1）烧结普通砖的技术性能指标国家标准《烧结普通砖》（GB5101—1998）中对烧结普通砖的尺寸偏差、外现质量、强度等级、抗风化性质等主要技术性能指标均作了具体规定。强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个产品等级。①尺寸偏差与外观质量要求烧结普通砖的公称尺寸为240mm×115mm×53mm，若加上砌筑灰缝厚约10mm，则4块砖长、8块砖宽或16块砖厚约1m，因此，每1m3砖砌体需砖4×8×16=512块。砖的尺寸允许有一定偏。砖的外观质量包括两条面高度差、弯曲程度、缺棱掉角、裂缝等。产品中不允许有欠火砖、酥砖和螺旋纹砖。泛霜及石灰爆裂程度也应符合国家标准规定。泛霜系砖的原料中含有的可溶性盐类，在砖使用过程中，随水分蒸发在砖表面产生盐析，常为白色粉末，严重者会导致粉化剥落。石灰爆裂系砖内存在生石灰时，待砖砌筑后，生石灰吸水消解体积膨胀而使砖开裂。②强度等级烧结普通砖根据10块砖样的抗压强度平均值和强度标准值，分为MU30、MU25、MU20、MU15、MU10五个强度等级，见表6–1。表6–1烧结普通砖强度等级划分规定强度等级抗压强度/MPa抗压强度平均值（）≥变异系数δ≤0.21变异系数δ＞0.21抗压强度标准值≥单块最小抗压强度值≥MU3030.022.025.0MU2525.018.022.0MU2020.014.016.0MU1515.010.012.0MU1010.06.57.5烧结普通砖的抗压强度标准值按下式计算：\式中fK——烧结普通砖抗压强度标准值，MPa；——10块砖样的抗压强度算术平均值，MPa；S——10块砖样的抗压强度标准差，MPa；fi——单块砖样的抗压强度测定值，MPa。强度变异系数（δ）按下式计算：③抗风化性能砖的抗风化性能与砖的使用寿命密切相关，抗风化性能好的砖其使用寿命长，砖的抗风化性能除与砖本身性质有关外，与所处的环境风化指数有关。国家标准《烧结普通砖》（GB5101－1998）中规定，严重风化区中的东北三省以及内蒙、新疆等地区用砖应做冻融试验，其他地区用砖可用沸煮吸水率与饱和系数指标表示其抗风化性能。（3）烧结普通砖的应用烧结普通砖具有一定的强度，较好的耐久性，可用于砌筑承重或非承重的内外墙、柱、拱、沟道及基础等。优等品砖可用于清水墙建筑，合格品砖可用于混水墙建筑。中等泛霜的砖不能用于潮湿部位。2）烧结多孔砖烧结多孔砖是以粘土、页岩、煤矸石等为主要原料，经焙烧而成。烧结多孔砖为大面有孔的直角六面体，孔多而小，孔洞垂直于受压面。砖的形状如图6–1所示，长、宽、高尺寸应符合下列要求：290，240，190，180（mm）175，140，115，90(mm)按国家标准《烧结多孔砖》（GB13544－2000）的规定，根据砖的抗压强度平均值和标准值或单块最小抗压强度值，分为MU30、MU25、MU20、MU15、MU10五个强度等级。强度、抗风化性能合格的砖，根据尺寸偏差、外观质量、孔型及孔洞排列、泛霜、石灰爆裂、吸水率分为优等品（A）、一等品（B）和合格品（C）三个产品等级。烧结多孔砖孔洞率在15%以上，表观密度为1400kg/m3左右。虽然多孔砖具有一定的孔洞率，使砖受压时有效受压面积减小，但因制坯时受较大的压力，使砖孔壁致密程度提高，且对原材料要求也较高，这就补偿了因有效面积减少而造成的强度损失，故烧结多孔砖的强度仍较高，常被用于砌筑六层以下的承重墙。3）烧结空心砖烧结空心砖是以粘土、页岩、煤矸石、粉煤灰等为主要原料，经焙烧而成。烧结空心砖为顶面有孔洞的直角六面体，孔大而少，孔洞为矩形条孔或其他孔形、平行于大面和条面，如图6－2所示。根据国家标准《烧结空心砖和空心砌块》（GB13545–2003）规定，砖和砌块的长、宽、高尺...
