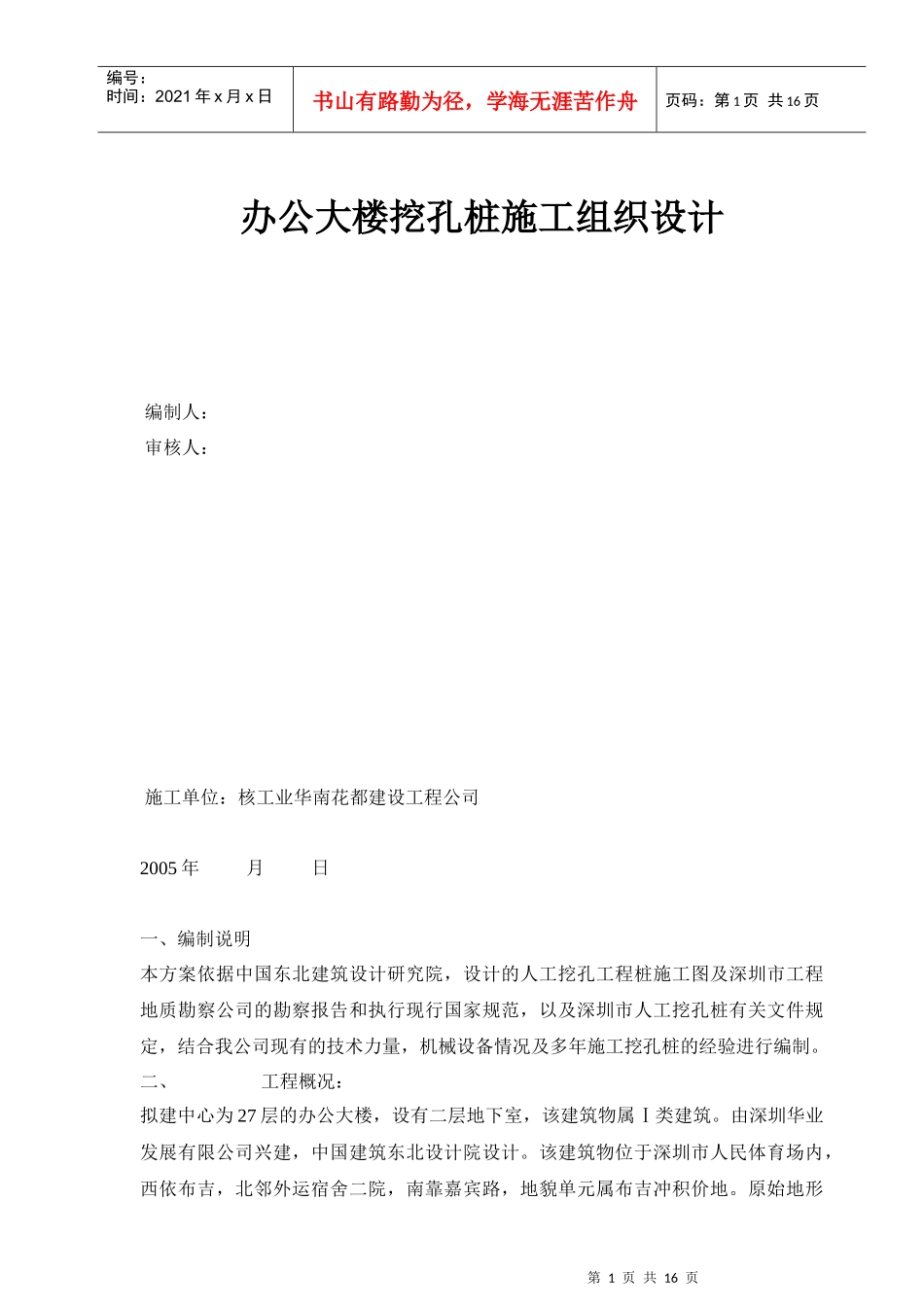

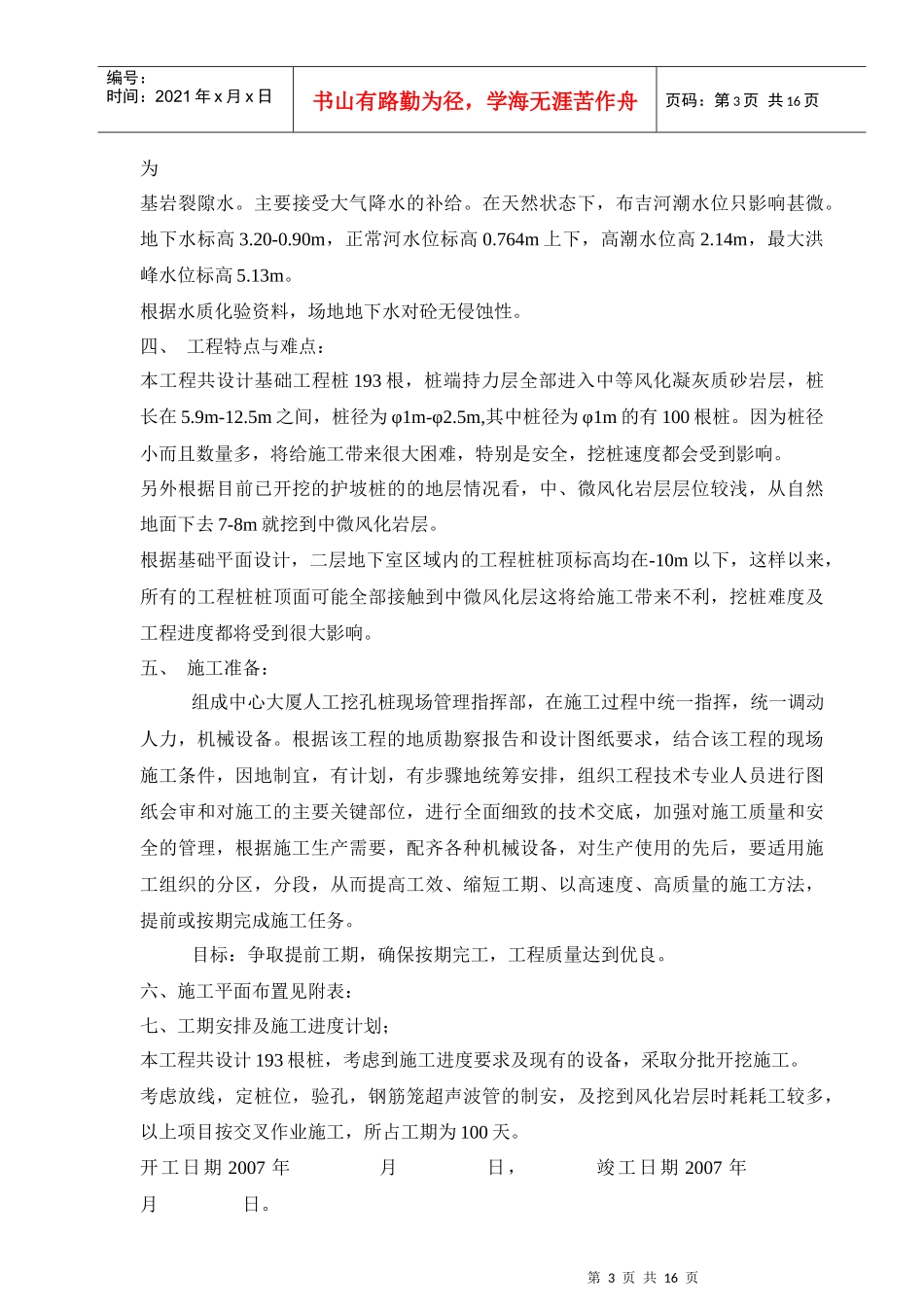

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页办公大楼挖孔桩施工组织设计编制人：审核人：施工单位：核工业华南花都建设工程公司2005年月日一、编制说明本方案依据中国东北建筑设计研究院，设计的人工挖孔工程桩施工图及深圳市工程地质勘察公司的勘察报告和执行现行国家规范，以及深圳市人工挖孔桩有关文件规定，结合我公司现有的技术力量，机械设备情况及多年施工挖孔桩的经验进行编制。二、工程概况：拟建中心为27层的办公大楼，设有二层地下室，该建筑物属Ⅰ类建筑。由深圳华业发展有限公司兴建，中国建筑东北设计院设计。该建筑物位于深圳市人民体育场内，西依布吉，北邻外运宿舍二院，南靠嘉宾路，地貌单元属布吉冲积价地。原始地形第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页已被人工修筑体育场破坏，现地面一般平坦，杂草丛生，地面标高变化在2.7-3.7m之间。三、工程地质条件：根据深圳市工程地质勘察公司及深圳市环宇岩土工程公司，提供的中心详细勘察阶段工程地质勘察报告，建设场地地层的岩性特征自上而下为：(一)、地层岩性：1、人工杂填土(Qml):主要由砖块、碎石、水泥块、砂、粘性土组成，结构松散，层厚0.9-1.3m。2、植物层（Qpa）:灰褐色，由粘性土、砂及少量植物根茎组成，层厚0.3-0.8不等。3、第四纪冲洪积层（Qal+pl）:a)粉质粘土、淡黄色、含少量砂、湿、软塑，层厚1.1-2.9m。b)淤泥、灰黑、深灰色、含有机质及少量砂，具腥味，流塑软塑，层厚0.5-1.9m。c)粗纱、褐色、灰白色，主要成分为石英质，有少量卵石，中密，层厚2.1-5.9m。4、第四纪残积层(Qel):粉质粘土，褐黄，褐红色，由凝灰质砂岩风化残积而成，有少量石类砂。局部夹风化岩块，层厚变化较大，为0.5至4.7m。5、侏罗纪地层(J):凝灰质砂岩,为场地主要基岩,矿物成份为石类,长石类,凝灰质胶结,层状构造,普遍硅化,根据风化程度不同可将其分为如下三个风化带。(1)强风化带(r3)褐黄色,裂隙极发育,岩芯呈碎块状,碎块用手可折断,层厚较薄，且变化较大，为1.0-5.8m，其顶板标高变化在-10.1至-4.6m之间。(2)中等风化带(r2)褐灰色,裂隙发育,岩芯破碎呈碎块状,岩块用手难折断,层厚较厚,且变化较大,为2.-35.8m,其顶板标高变化在-15.6至-6.8m之间。(3)微风化带（rl），深灰色，岩质新鲜，坚硬性脆，裂隙较发育，岩芯呈碎块或短柱状，合金钻进困难，层厚不详，其顶板标高变化在-47.3至-9.6m之间。（二）、地下水拟建场地内地下水主要贮于第四系中粗砂砾层及基岩裂隙中，前者为孔隙水，后者第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页为基岩裂隙水。主要接受大气降水的补给。在天然状态下，布吉河潮水位只影响甚微。地下水标高3.20-0.90m，正常河水位标高0.764m上下，高潮水位高2.14m，最大洪峰水位标高5.13m。根据水质化验资料，场地地下水对砼无侵蚀性。四、工程特点与难点：本工程共设计基础工程桩193根，桩端持力层全部进入中等风化凝灰质砂岩层，桩长在5.9m-12.5m之间，桩径为φ1m-φ2.5m,其中桩径为φ1m的有100根桩。因为桩径小而且数量多，将给施工带来很大困难，特别是安全，挖桩速度都会受到影响。另外根据目前已开挖的护坡桩的的地层情况看，中、微风化岩层层位较浅，从自然地面下去7-8m就挖到中微风化岩层。根据基础平面设计，二层地下室区域内的工程桩桩顶标高均在-10m以下，这样以来，所有的工程桩桩顶面可能全部接触到中微风化层这将给施工带来不利，挖桩难度及工程进度都将受到很大影响。五、施工准备：组成中心大厦人工挖孔桩现场管理指挥部，在施工过程中统一指挥，统一调动人力，机械设备。根据该工程的地质勘察报告和设计图纸要求，结合该工程的现场施工条件，因地制宜，有计划，有步骤地统筹安排，组织工程技术专业人员进行图纸会审和对施工的主要关键部位，进行全面细致的技术交底，加强对施工质量和安全的管理，根据施工生产需要，配齐各种机械设备，对生产使用的先后，要适用施工组织的分区，分段，从而提高工效、缩短工期、以高速度、高...
