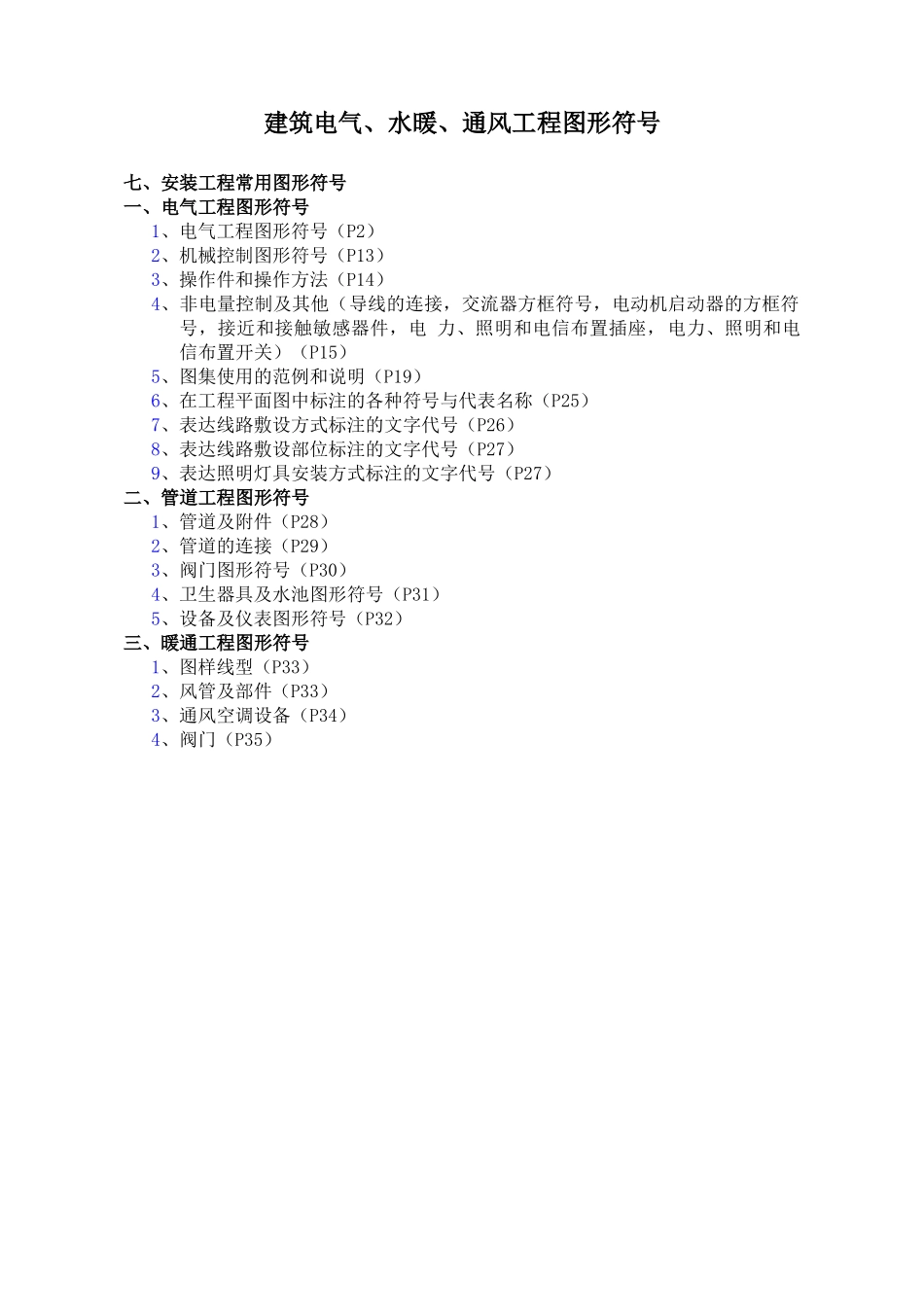

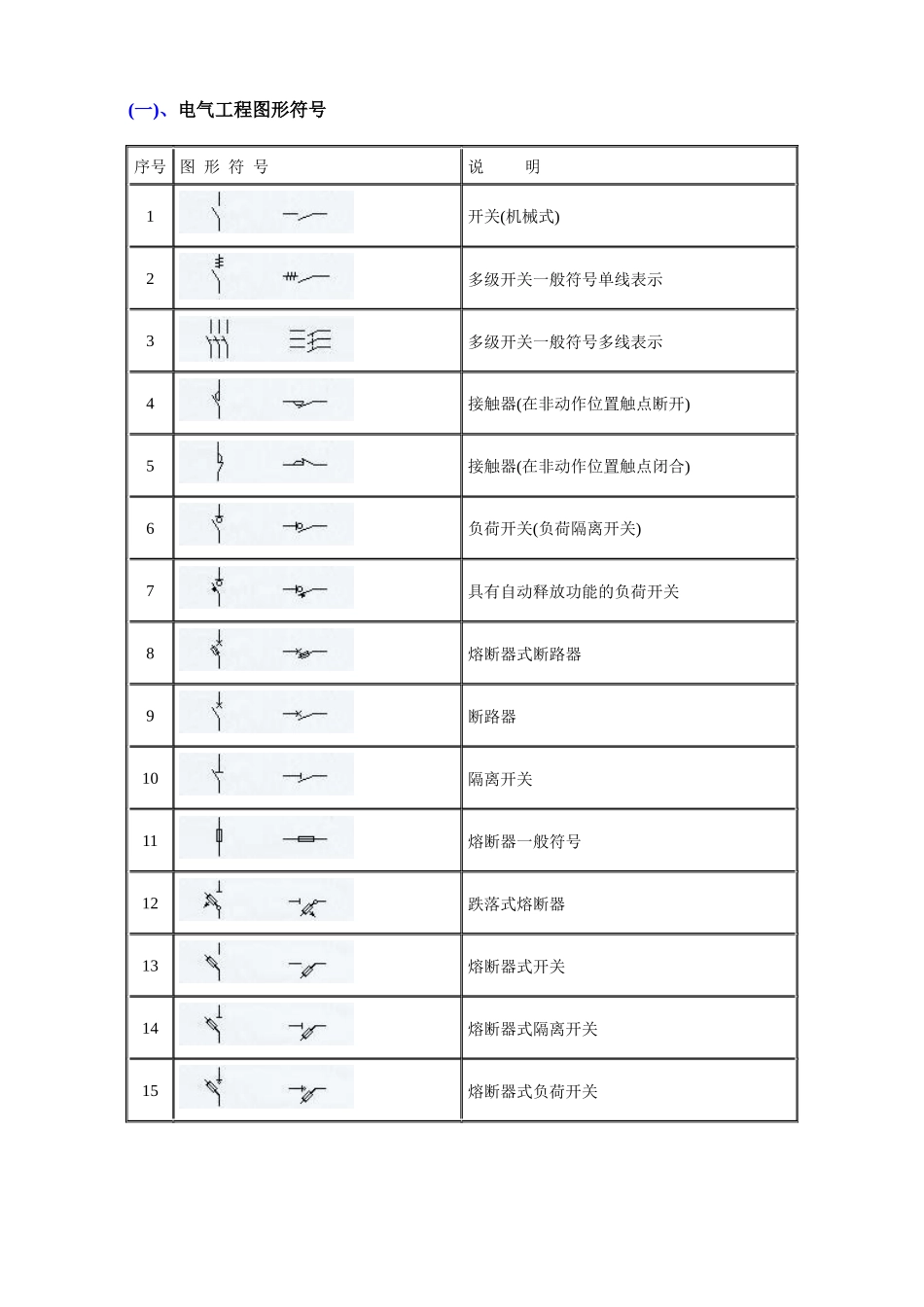

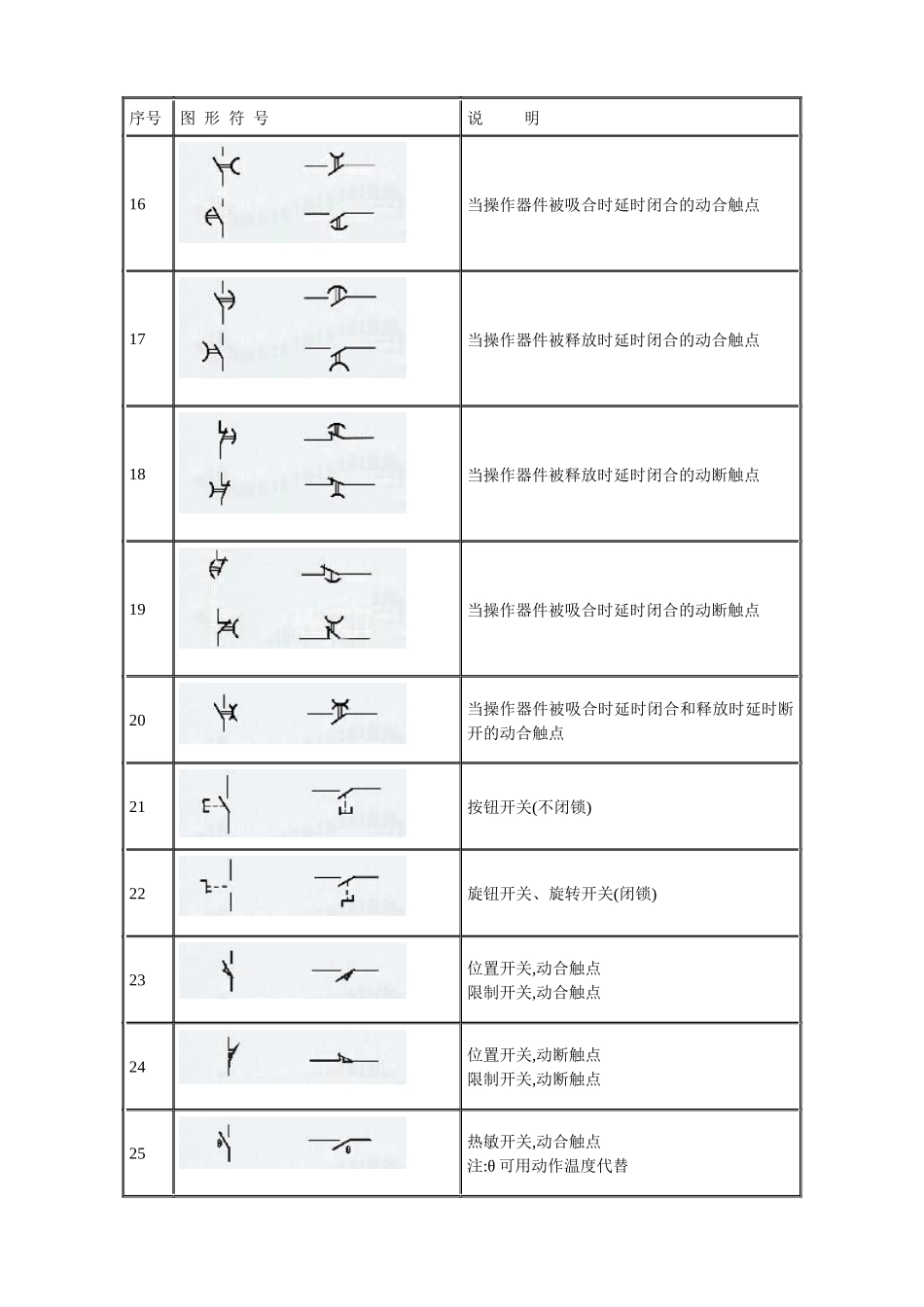

建筑电气、水暖、通风工程图形符号七、安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号序号图形符号说明1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关序号图形符号说明16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点(一)电气工程图形符号--续表序号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接(一)电气工程图形符号--续表序号图形符号说明46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器(一)电气工程图形符号--续表序号图形符号说明61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如6孔)管道线路99具有埋入地下连接点的线路100水下...
