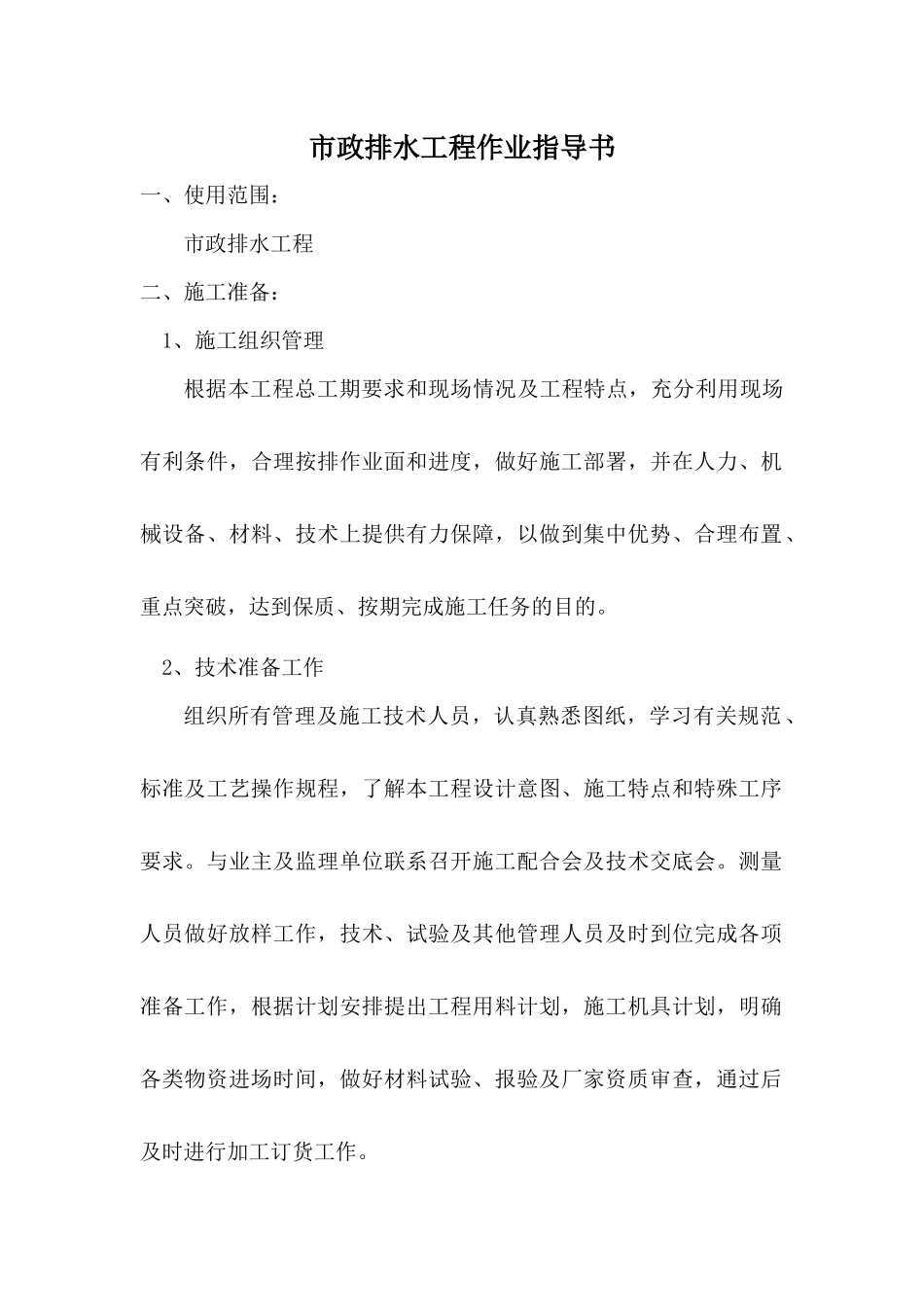

市政排水工程作业指导书一、使用范围：市政排水工程二、施工准备：1、施工组织管理根据本工程总工期要求和现场情况及工程特点，充分利用现场有利条件，合理按排作业面和进度，做好施工部署，并在人力、机械设备、材料、技术上提供有力保障，以做到集中优势、合理布置、重点突破，达到保质、按期完成施工任务的目的。2、技术准备工作组织所有管理及施工技术人员，认真熟悉图纸，学习有关规范、标准及工艺操作规程，了解本工程设计意图、施工特点和特殊工序要求。与业主及监理单位联系召开施工配合会及技术交底会。测量人员做好放样工作，技术、试验及其他管理人员及时到位完成各项准备工作，根据计划安排提出工程用料计划，施工机具计划，明确各类物资进场时间，做好材料试验、报验及厂家资质审查，通过后及时进行加工订货工作。三、主要项目施工方法1、雨水口及附属设施的施工（1）雨水口及附属设施应与道路工程配合施工。按道路设计边线及支管定出雨水口中心线桩。（2）按雨水口中心线桩挖槽，挖至设计槽底。槽底要夯实，并浇筑混凝土基础。（3）雨水口砌筑1）砌筑井墙，外侧随砌筑随勾平缝，将墙外槽土方回填夯实，内侧采用1cmM10#砂浆粉刷。2）雨水口与慢车道路面工程施工相互配合、同时升高，砌筑到设计标高后加盖砼预制板，并注意保护。2、管道及检查井工程（1）管道线路测量定位1）测量前先复核水准点，符合规范要求。2）在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m并与原水准点相闭合。施工水准点应按顺序编号，并测定相应高程。3）若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。4）定线测量过程应作好准确记录，并标明全部水准点和连接线。5）根据图纸和现场交底的控制点，进行管道和井位的复测，测量高程闭合差要满足规范要求。6）施工过程中发现桩钉错位或丢失及时校正或补桩。（2）沟槽开挖1）根据现场实际情况，开槽以机械开挖人工配合的方式进行。管道槽底部的开挖宽度详见设计图纸说明部分及省标排水工程图。槽底标高按管底标高向下20cm计，地质条件较差时，加15cm碎石垫层。2）按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。3）本工程主要采用机械挖槽，至底标高20cm左右时采用人工开挖整平，开挖前应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。4）机械挖槽时应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留20㎝左右一层不挖，用人工清底（机挖人清）。（3）管道基础1）平口砼管道基础施工水泥砼管道采用砼基础，接口采用平接口，钢丝网砂浆抹带（详见省标）。a.砼施工前做好详细的工艺设计、模板方案，模板支撑要有足够的强度、刚度和稳定性，模板接缝要严密，围档使用时清理干净，并刷脱模剂。b.基础施工原则上采用120°砼带形基础（详见省标），同时参照下述原则进行施工：①地基尽可能为原状土，②河床（池塘）处淤泥和施工中被扰动土层全部挖除，在基槽底面与基础底面夯填1：1砂石，③管道基础下属于填方地段时，采用120度钢筋砼带形基础（详见省标），④当地基土质为淤泥质土时，采用120度钢筋砼带形基础，⑤遇软弱地基或其它复杂地基情况时，应通知设计人员。c.混凝土基础模板选用具有一定强度和刚度的木模安装，保证接缝严密，支撑牢固，并符合结构尺寸的要求，浇捣砼后12h内不得浸水，并进行养护，为抢工期考虑加早强剂。2）柔性管道基础施工本工程柔性管采用HDPE管材，接口采用承插口，管道地基的原状土层不得扰动，其地基承载力不应低于设计要求，否则应进行地基处理。本工程对地基软弱地段采取在石屑垫层（20cm）下加设石子垫层（15cm）。施工时可根据管道安装条件及土质情况自行调整。回填砂石基础时，整平砂石后用平板振捣夯夯实，夯实的密实度应达到90%以上。管道基础验收合格后方可进行管道施工，管道安装应在厂方技术人员的指导下完成。在整个施工过程中应采取排水措...
