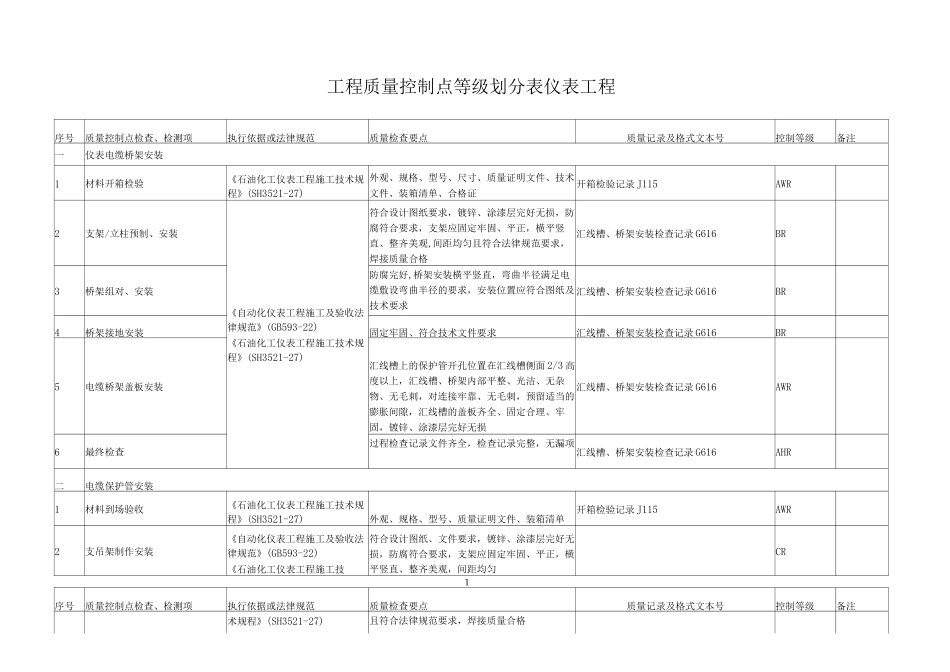

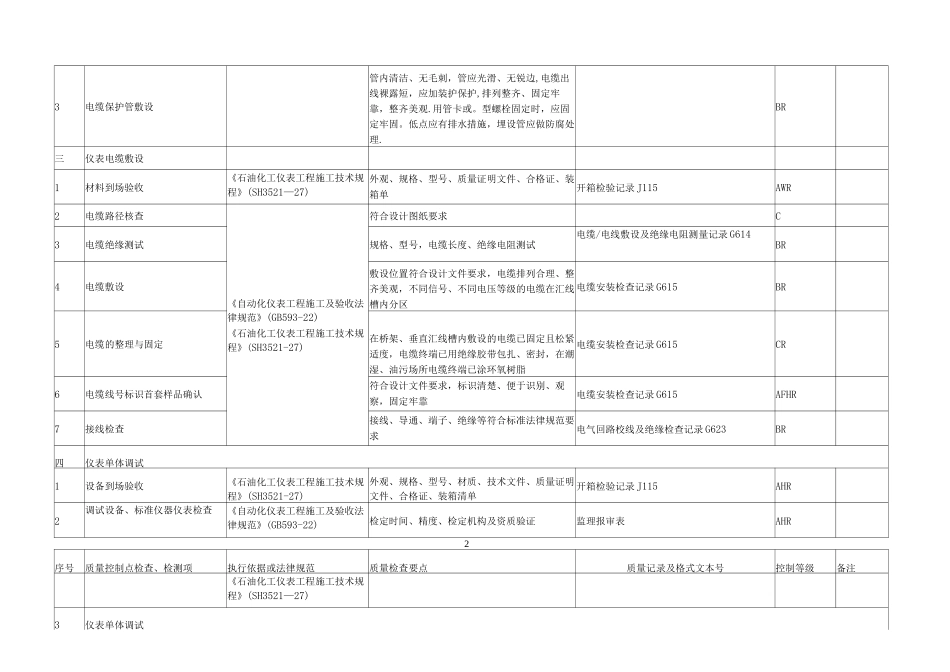

工程质量控制点等级划分表仪表工程序号质量控制点检查、检测项执行依据或法律规范质量检查要点质量记录及格式文本号控制等级备注一仪表电缆桥架安装1材料开箱检验《石油化工仪表工程施工技术规程》(SH3521-27)外观、规格、型号、尺寸、质量证明文件、技术文件、装箱清单、合格证开箱检验记录 J115AWR2支架/立柱预制、安装《自动化仪表工程施工及验收法律规范》(GB593-22)《石油化工仪表工程施工技术规程》(SH3521-27)符合设计图纸要求，镀锌、涂漆层完好无损，防腐符合要求，支架应固定牢固、平正，横平竖直、整齐美观,间距均匀且符合法律规范要求，焊接质量合格汇线槽、桥架安装检查记录 G616BR3桥架组对、安装防腐完好,桥架安装横平竖直，弯曲半径满足电缆敷设弯曲半径的要求，安装位置应符合图纸及技术要求汇线槽、桥架安装检查记录 G616BR4桥架接地安装固定牢固、符合技术文件要求汇线槽、桥架安装检查记录 G616BR5电缆桥架盖板安装汇线槽上的保护管开孔位置在汇线槽侧面 2/3 高度以上，汇线槽、桥架内部平整、光洁、无杂物、无毛刺，对连接牢靠、无毛刺，预留适当的膨胀间隙，汇线槽的盖板齐全、固定合理、牢固，镀锌、涂漆层完好无损汇线槽、桥架安装检查记录 G616AWR6最终检查过程检查记录文件齐全，检查记录完整，无漏项汇线槽、桥架安装检查记录 G616AHR二电缆保护管安装1材料到场验收《石油化工仪表工程施工技术规程》(SH3521-27)外观、规格、型号、质量证明文件、装箱清单开箱检验记录 J115AWR2支吊架制作安装《自动化仪表工程施工及验收法律规范》(GB593-22)《石油化工仪表工程施工技符合设计图纸、文件要求，镀锌、涂漆层完好无损，防腐符合要求，支架应固定牢固、平正，横平竖直、整齐美观，间距均匀CR1序号质量控制点检查、检测项执行依据或法律规范质量检查要点质量记录及格式文本号控制等级备注术规程》(SH3521-27)且符合法律规范要求，焊接质量合格3电缆保护管敷设管内清洁、无毛刺，管应光滑、无锐边,电缆出线裸露短，应加装护保护,排列整齐、固定牢靠，整齐美观.用管卡或。型螺栓固定时，应固定牢固。低点应有排水措施，埋设管应做防腐处理.BR三仪表电缆敷设1材料到场验收《石油化工仪表工程施工技术规程》(SH3521—27)外观、规格、型号、质量证明文件、合格证、装箱单开箱检验记录 J115AWR2电缆路径核查《自动化仪表工程施工及验收法律规范》(GB593-22)《石油化工仪表工程施工技术规程》(SH3521-27)符合设计图纸要...
