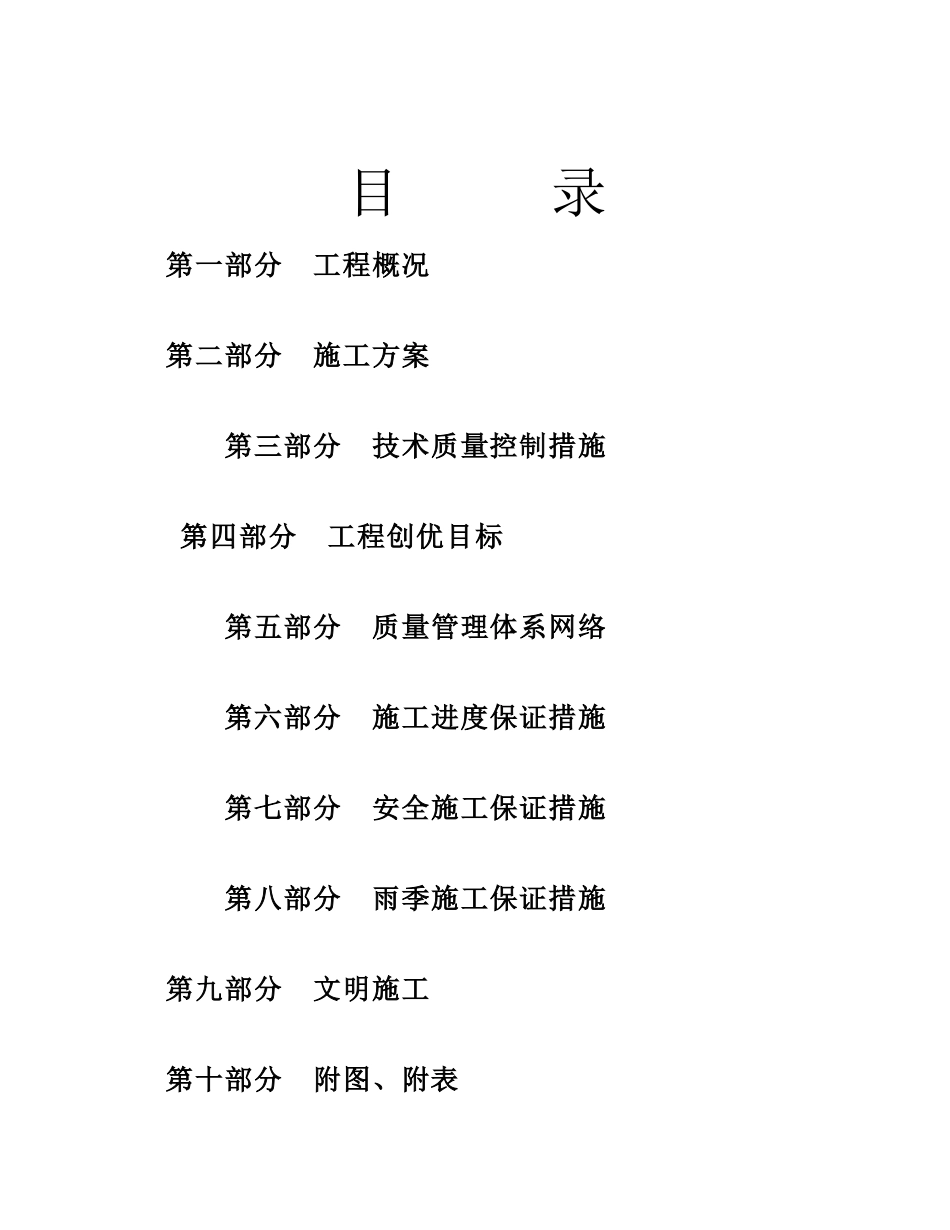

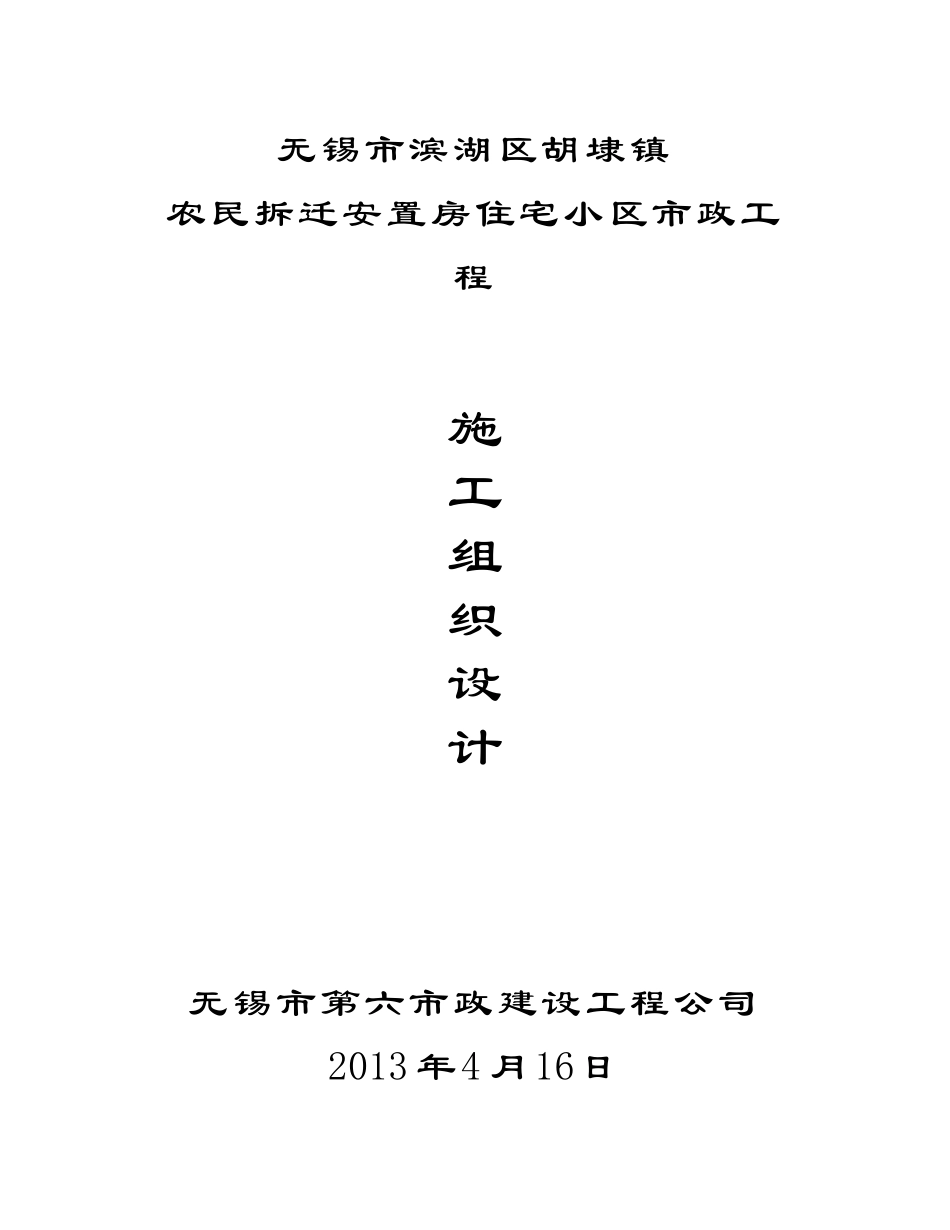

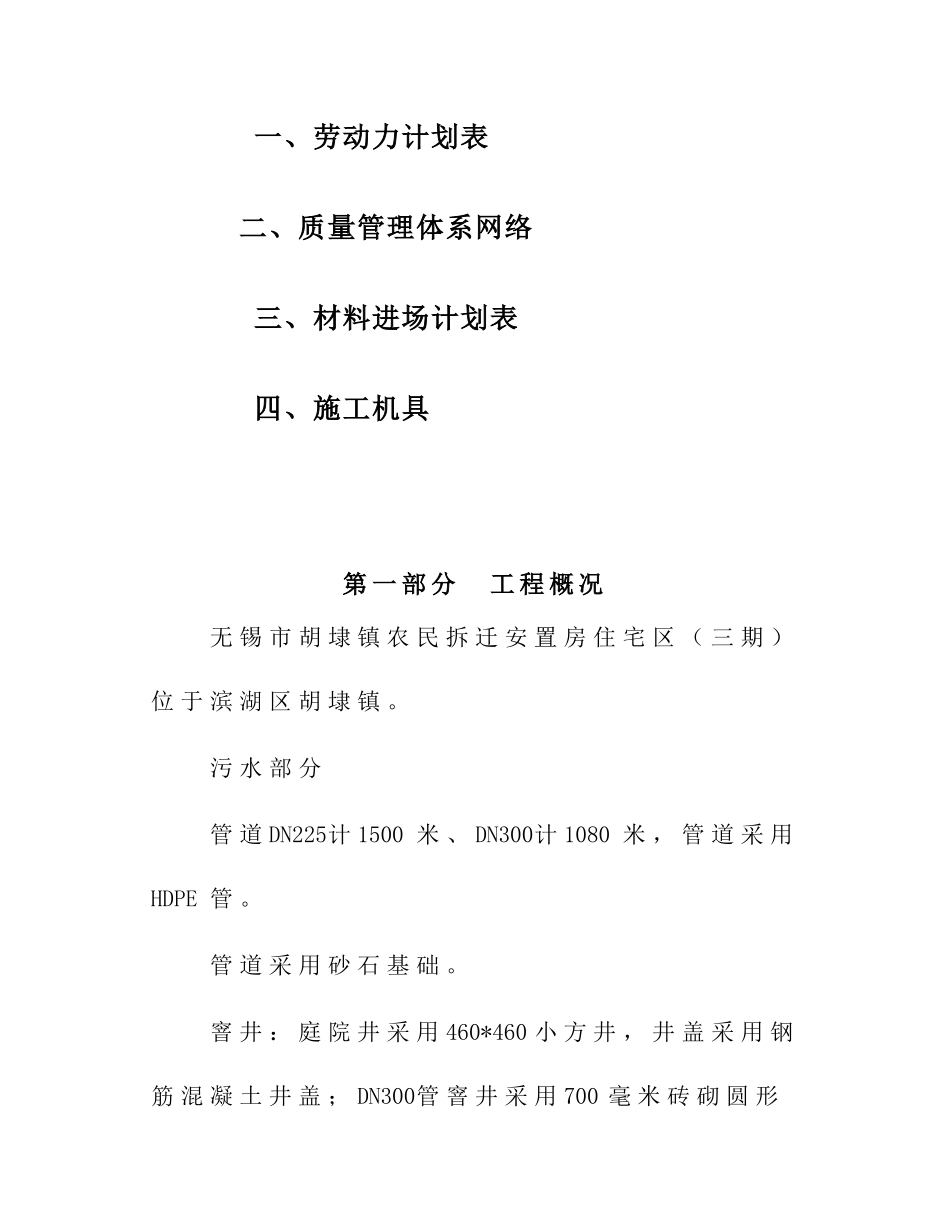

无锡市滨湖区胡埭镇农民拆迁安置房住宅小区市政工程无锡市第六市政建设工程公司2013年4月16日施工组织设计目录第一部分工程概况第二部分施工方案第三部分技术质量控制措施第四部分工程创优目标第五部分质量管理体系网络第六部分施工进度保证措施第七部分安全施工保证措施第八部分雨季施工保证措施第九部分文明施工第十部分附图、附表一、劳动力计划表二、质量管理体系网络三、材料进场计划表四、施工机具第一部分工程概况无锡市胡埭镇农民拆迁安置房住宅区（三期）位于滨湖区胡埭镇。污水部分管道DN225计1500米、DN300计1080米，管道采用HDPE管。管道采用砂石基础。窨井：庭院井采用460*460小方井，井盖采用钢筋混凝土井盖；DN300管窨井采用700毫米砖砌圆形流槽式窨井，井座、井盖采用非金属防盗材料。460*460小方井266座，700砖砌圆形流槽式窨井51座.化粪池：2#化粪池20座；3#化粪池9座。雨水部分主管：d500钢筋混凝土管计430米左右；d600钢筋混凝土管计245米左右；d800钢筋混凝土管计50米；d1000钢筋混凝土管计25米左右；DN400UPVC波纹管计140米；DN300UPVC波纹管计820米。支管：DN225UPVC波纹管计6324米。基础：钢筋混凝土管道基础采用120度混凝土基础；UPVC管采用砂石基础。窨井：DN300、DN400管道窨井采用甲型窨井；d500、d600、d800、d1000管道窨井采用圆形乙型窨井。甲型窨井计234座，乙型窨井计46座。井座、井盖采用非金属防盗材料，混凝土预制井圈。道路范围内井盖周围基层混凝土加固。雨水井采用350*460边沟式单篦雨水井，井盖采用单篦钢格板防盗材料。边沟式单篦雨水井计325座，落水小方井计153座。道路部分本工程道路面积25965M2，停车场3708M2，人行小道361M2。小区道路6M以上车道结构为：20CMC30混凝土；20CM二灰碎石；40CM毛片，原土路基压实。小区道路6M以下车行道结构为：18CMC30混凝土；15CM二灰碎石；40CM毛片，原土路基压实。停车场结构：10CM草坪砖，孔内填土植草皮，3CM砂，20CM级配碎石，土基压实。人防上车道结构：20CMC30混凝土；30CM级配碎石。人行小道结构：10CM卵石灌浆面层；2.5CMM10水泥砂浆；7CM级配碎石，原土路基压实。路基横坡：小区内7M以上道路横坡为双折线，坡度为1.5%，坡向路边；7M以下道路为单面坡，坡度为1.5%。第二部分施工方案一、施工准备工作1、组织准备工作（1）施工队伍的选择和培训公司选择专业水平高，施工能力强的作业队伍负责整个工程的施工管理。施工图技术交底后，由项目经理负责对各施工班组、民工队伍负责人就本工程的特点及关键工序进行施工技术交底。（2）成立专门的施工组织机构2、工技术装备由项目部牵头，技术部门扎口，组织参与施工的工程技术人员、施工员及部分特殊工种人员对施工图纸进行审查，并做好记录，根据审查的结果及前期工作的进展情况编制更符合实际施工需要的详细的施工组织设计并报现场监理审核。3、施工现场准备（1）根据施工现场实际情况，布置办公室、民工宿舍、料场等临时设施。（2）施工前的复桩和测量放样工作工程开工前对甲方或设计单位提供的现场导线桩、中桩用全站仪现场复核，并根据现场情况加密和引伸，做好控制桩，放出施工红线，对前期不到位的地段及时向甲方或现场监理工程师提出。（3）对道路横断面进行实测，若与设计图纸有较大出入的，报请监理、设计、甲方审核，由监理、甲方对现场横断面(尤其是河道部分)进行复核签证。（4）落实现场情况进场前首先联系施工用电、用水，将施工用电、用水接至适合施工的现场。组织施工人员尽快熟悉图纸及相关管线图纸。组织落实材料、机械设备的进场工作，特别是开工前必须的材料设备，按料、机计划准备和落实。主要施工方案（一）道路部分在进行道路清表土时，用1M3挖机退除土方。在道路范围内如遇有河道处理，施工时抽水清淤，利用毛片回填，最后进行路基结构层的施工。40CM毛片基层采用一层整幅施工.二灰碎石基层混合料由公司集中厂拌后直接经汽车运抵工地进行摊铺。压实系数根据设计级配试验得出,二灰碎石基层施工结束后,即进行砼施工。砼路面施工、侧石铺设。道路基层经验收合格后方进行砼施工。砼路面采用现场拌和施工，严格遵循水泥砼路面的...
