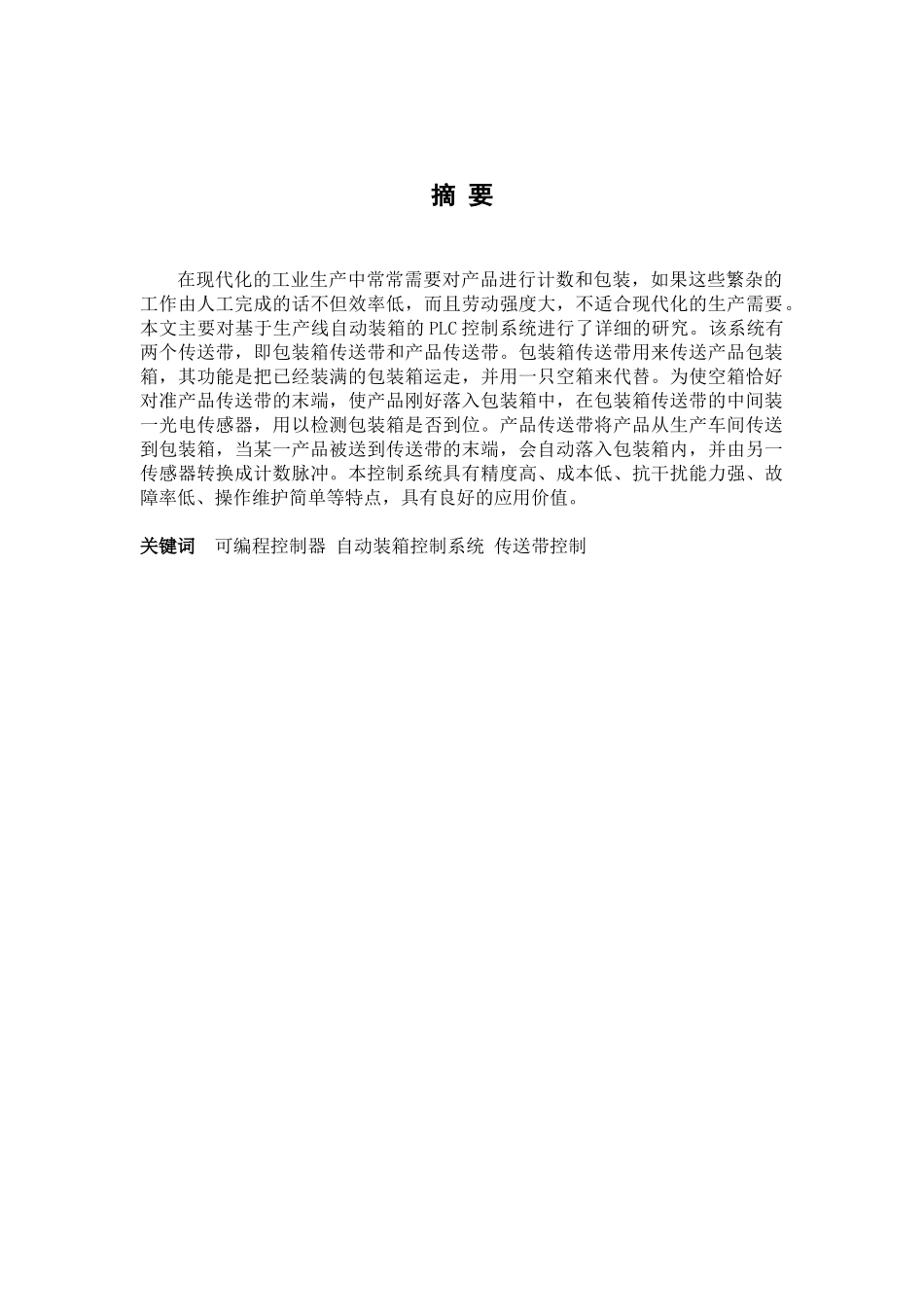

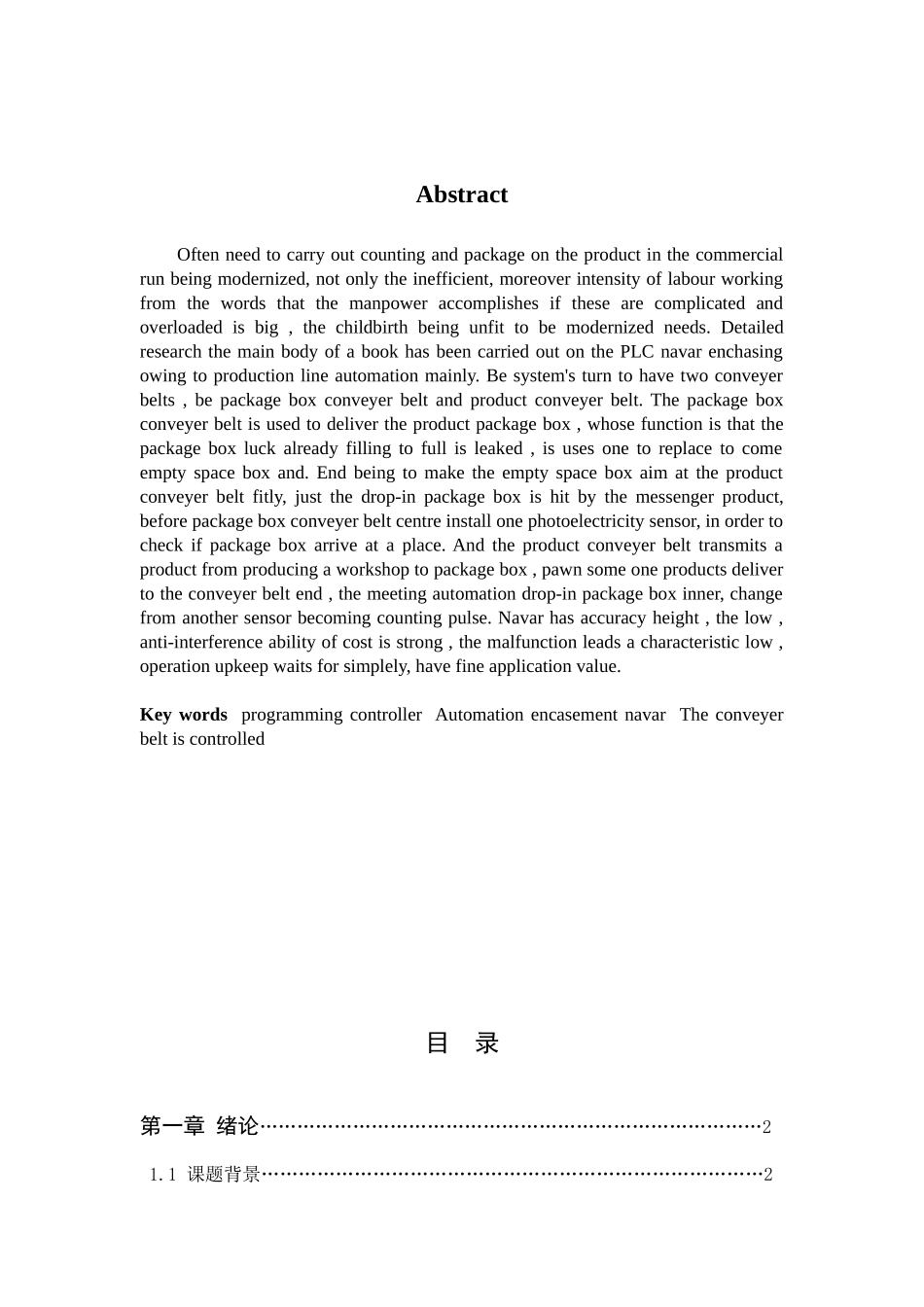

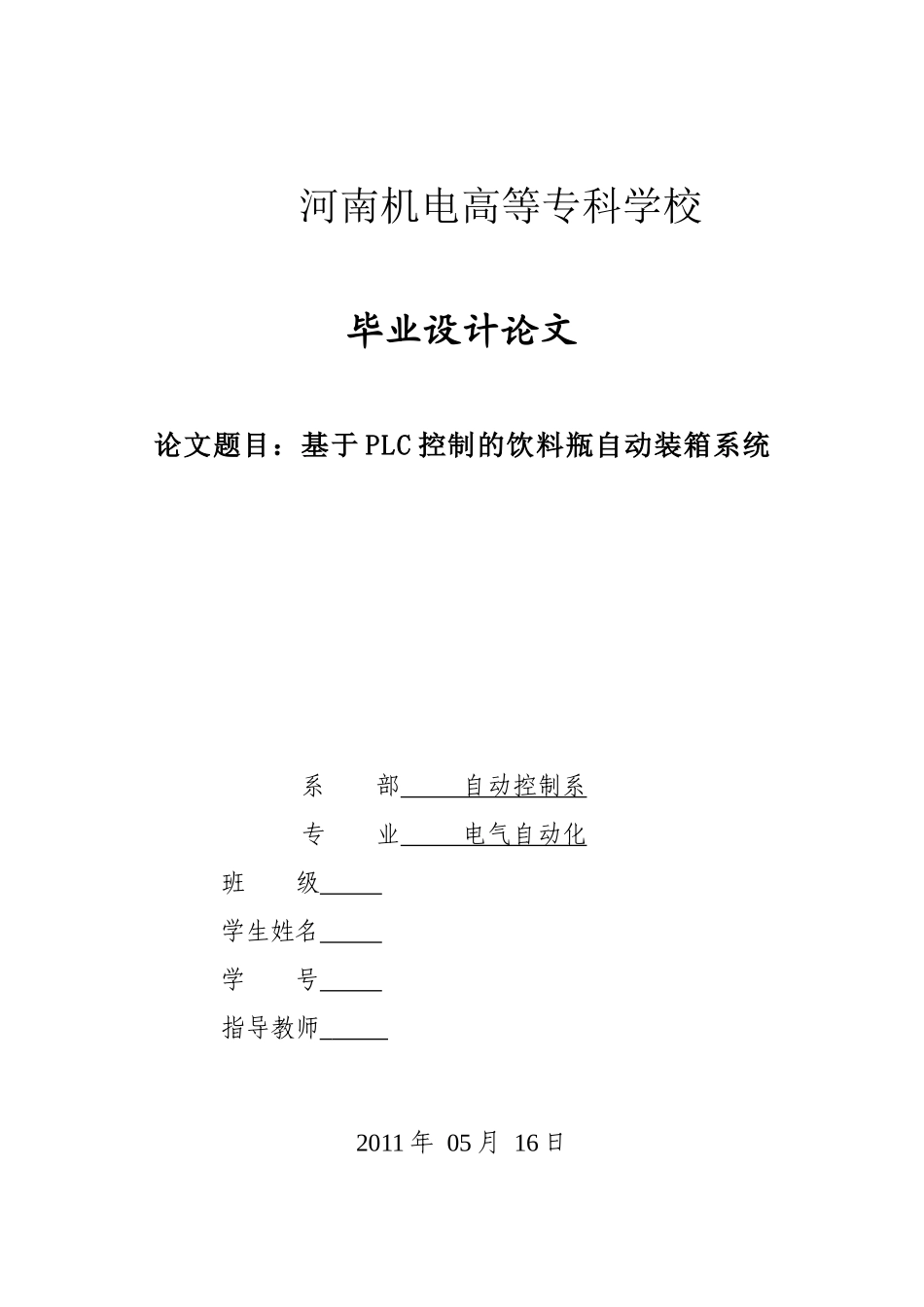

河南机电高等专科学校毕业设计论文论文题目：基于PLC控制的饮料瓶自动装箱系统系部自动控制系专业电气自动化班级学生姓名学号指导教师2011年05月16日摘要在现代化的工业生产中常常需要对产品进行计数和包装，如果这些繁杂的工作由人工完成的话不但效率低，而且劳动强度大，不适合现代化的生产需要。本文主要对基于生产线自动装箱的PLC控制系统进行了详细的研究。该系统有两个传送带，即包装箱传送带和产品传送带。包装箱传送带用来传送产品包装箱，其功能是把已经装满的包装箱运走，并用一只空箱来代替。为使空箱恰好对准产品传送带的末端，使产品刚好落入包装箱中，在包装箱传送带的中间装一光电传感器，用以检测包装箱是否到位。产品传送带将产品从生产车间传送到包装箱，当某一产品被送到传送带的末端，会自动落入包装箱内，并由另一传感器转换成计数脉冲。本控制系统具有精度高、成本低、抗干扰能力强、故障率低、操作维护简单等特点，具有良好的应用价值。关键词可编程控制器自动装箱控制系统传送带控制AbstractOftenneedtocarryoutcountingandpackageontheproductinthecommercialrunbeingmodernized,notonlytheinefficient,moreoverintensityoflabourworkingfromthewordsthatthemanpoweraccomplishesifthesearecomplicatedandoverloadedisbig,thechildbirthbeingunfittobemodernizedneeds.DetailedresearchthemainbodyofabookhasbeencarriedoutonthePLCnavarenchasingowingtoproductionlineautomationmainly.Besystem'sturntohavetwoconveyerbelts,bepackageboxconveyerbeltandproductconveyerbelt.Thepackageboxconveyerbeltisusedtodelivertheproductpackagebox,whosefunctionisthatthepackageboxluckalreadyfillingtofullisleaked,isusesonetoreplacetocomeemptyspaceboxand.Endbeingtomaketheemptyspaceboxaimattheproductconveyerbeltfitly,justthedrop-inpackageboxishitbythemessengerproduct,beforepackageboxconveyerbeltcentreinstallonephotoelectricitysensor,inordertocheckifpackageboxarriveataplace.Andtheproductconveyerbelttransmitsaproductfromproducingaworkshoptopackagebox,pawnsomeoneproductsdelivertotheconveyerbeltend,themeetingautomationdrop-inpackageboxinner,changefromanothersensorbecomingcountingpulse.Navarhasaccuracyheight,thelow,anti-interferenceabilityofcostisstrong,themalfunctionleadsacharacteristiclow,operationupkeepwaitsforsimplely,havefineapplicationvalue.KeywordsprogrammingcontrollerAutomationencasementnavarTheconveyerbeltiscontrolled目录第一章绪论………………………………………………………………………21.1课题背景………………………………………………………………………21.2生产线自动化的发展概括……………………………………………………31.2.1国内生产线自动化发展概括…………………………………………………………31.2.2国外生产线自动化发展概括…………………………………………………………31.3本文主要研究内容……………………………………………………………41.3.1设计任务书……………………………………………………………………………41.3.2主要解决的问题………………………………………………………………………5第二章控制系统的设计………………………………………………………62.1方案论证………………………………………………………………………62.1.1采用传统继电接触器电气控制系统…………………………………………………62.1.2采用PLC可编程序控制器控制系统…………………………………………………62.1.3方案比较与选择………………………………………………………………………62.2PLC的硬件结构及工作原理…………………………………………………72.2.1PLC控制系统组成………………………………………………………………………72.2.2PLC的工作过程…………………………………………………………………………82.3控制系统构成图和工作流程……………………………...
