广州某高层住宅建筑通风空调系统施工方案VIP免费

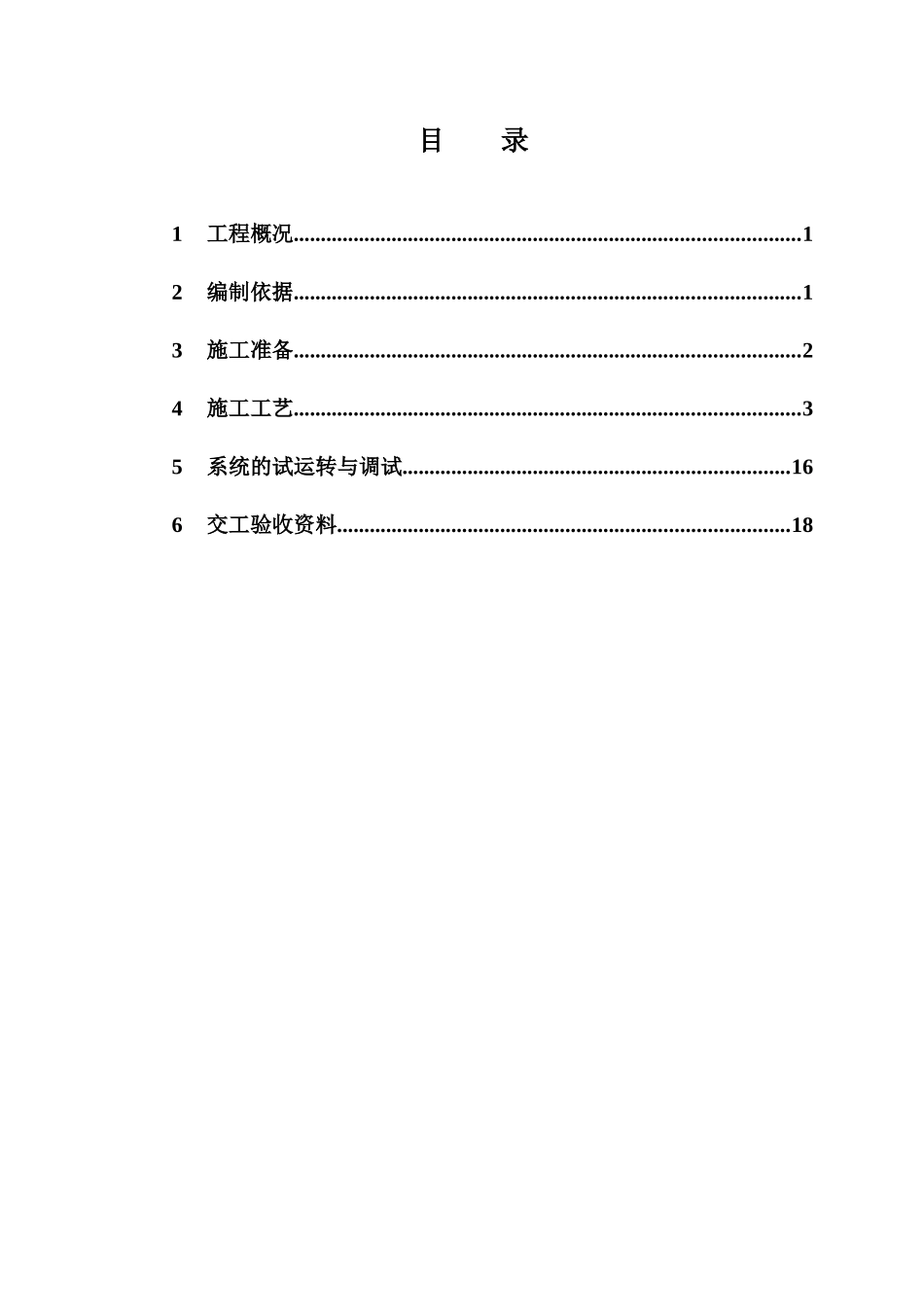

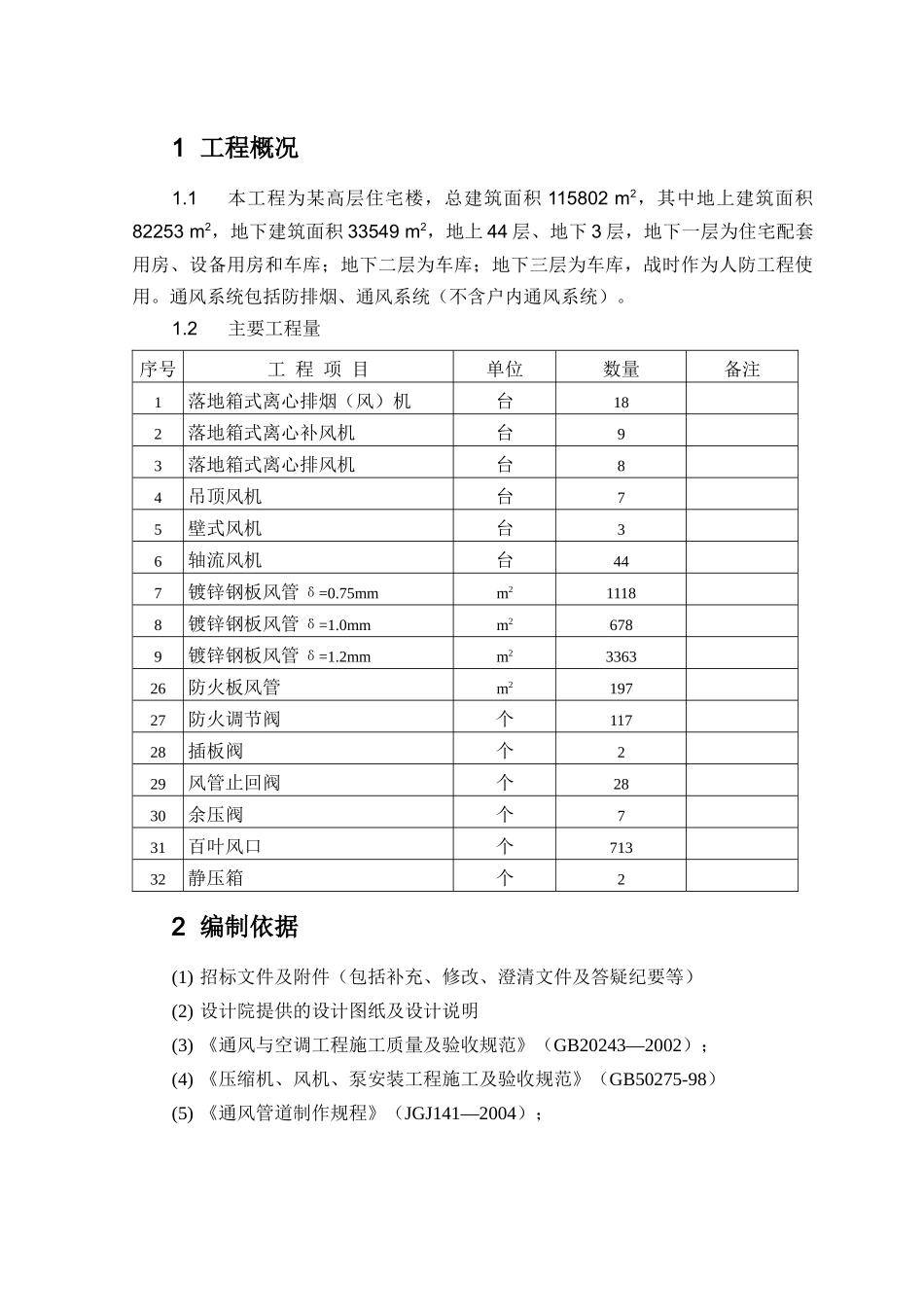

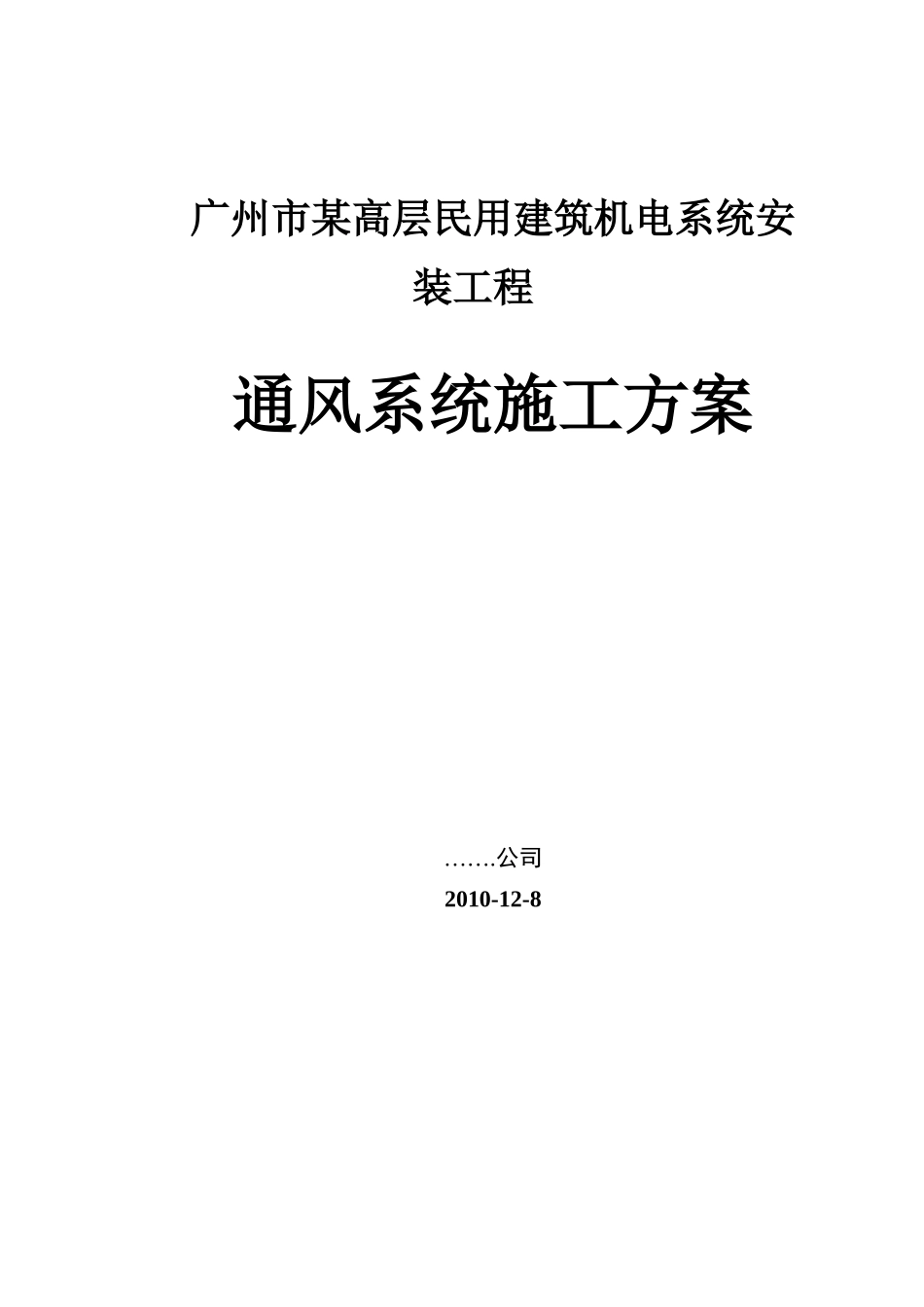

广州市某高层民用建筑机电系统安装工程通风系统施工方案…….公司2010-12-8目录1工程概况.............................................................................................12编制依据.............................................................................................13施工准备.............................................................................................24施工工艺.............................................................................................35系统的试运转与调试.......................................................................166交工验收资料...................................................................................181工程概况1.1本工程为某高层住宅楼，总建筑面积115802m2，其中地上建筑面积82253m2，地下建筑面积33549m2，地上44层、地下3层，地下一层为住宅配套用房、设备用房和车库；地下二层为车库；地下三层为车库，战时作为人防工程使用。通风系统包括防排烟、通风系统（不含户内通风系统）。1.2主要工程量序号工程项目单位数量备注1落地箱式离心排烟（风）机台182落地箱式离心补风机台93落地箱式离心排风机台84吊顶风机台75壁式风机台36轴流风机台447镀锌钢板风管δ=0.75mmm211188镀锌钢板风管δ=1.0mmm26789镀锌钢板风管δ=1.2mmm2336326防火板风管m219727防火调节阀个11728插板阀个229风管止回阀个2830余压阀个731百叶风口个71332静压箱个22编制依据(1)招标文件及附件（包括补充、修改、澄清文件及答疑纪要等）(2)设计院提供的设计图纸及设计说明(3)《通风与空调工程施工质量及验收规范》（GB20243—2002）；(4)《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）(5)《通风管道制作规程》（JGJ141—2004）；3施工准备3.1开工前组织所有参加通风工程的施工人员进行施工技术交底，明确本工程的特点、难点，交代清楚施工方法和措施，提出质量要求，安全注意事项和工期安排。3.2开箱检查已进场的所有设备，风机、防火调节阀、插板阀、风管止回阀、余压阀、百叶风口、静压箱等必须具有装箱清单、说明书、合格证和等随机文件，否则应补齐所缺项目的检验，其指标应符合现行国家或部颁技术标准。附属材料和专用工具齐备。3.3所有材料在使用前应按设计要求核对其规格、材质、型号、外观不应存有损坏、变形、锈蚀等现象。3.4设备安装前应对设备基础进行验收交接，土建工序提交质量证明书，测量记录及其他技术资料，复核基础标高基准线，中心基准线。3.5根据设计施工图，现场复测风机设备基础位置，风管走向，注意解决风管与水、电、消防等管道的相互关系。3.6风机房，留一面墙为后砌，待风机安装完毕后，方可砌筑。在土建砌筑前我司以联系单方式告知土建施工单位预留风机房那一面墙后砌。3.7人防工程暖通专业预埋件按下表预埋：编号名称管径预埋位置管中标高(相对地下室地板结构面)参考大样备注FA1～12钢短管内径D560侧墙H+2.700大样一管壁厚3mmFB1～4钢短管内径D445侧墙H+2.700大样一管壁厚3mmFC1～9钢短管内径D250侧墙H+2.700大样一管壁厚3mmFD1～18镀锌钢管DN50侧墙H+1.500大样二FE1、2、4、5、8、10、11镀锌钢管DN15侧墙H+1.500大样一FE3、6、7、9镀锌钢管DN32侧墙H+1.500大样一FF1、FF2、FF3镀锌钢管DN15侧墙H+2.300大样三FG1、FG2钢短管内径D1500侧墙H+2.000大样一管壁厚3mmFH1钢短管内径D315侧墙H+2.700大样一管壁厚3mm3.8标准层通风系统预留孔如下图：4施工工艺4.1风机安装4.1.1风机安装程序4.1.2风机吊装及水平运输4.1.2.1风机安装采用地面吊车将风机从设备吊装孔中吊入风机所在楼层位置在楼层中用手动液压叉车水平运输到风机所要安装的位置将风机安装就位。吊车吊装示意图：4.1.3风机搬运和吊装时，绳索不得捆缚在转子和机壳上盖或轴承盖的吊耳上。4.1.4风机的传动装置外露部份应用防护罩，如果通风机的进风口或出风口直通大气，应加装保护网或采取其它安全措施。4.1.5通风机的进风管、出风管等装置应有单独的支撑，并与基础或其它建筑基础验收设备检...
