广本雅阁电气设备与附件系统常见故障分析及检修VIP免费

广本雅阁电气设备与附件系统常见故障分析及检修_第1页
1/17
广本雅阁电气设备与附件系统常见故障分析及检修_第2页
2/17
广本雅阁电气设备与附件系统常见故障分析及检修_第3页
3/17

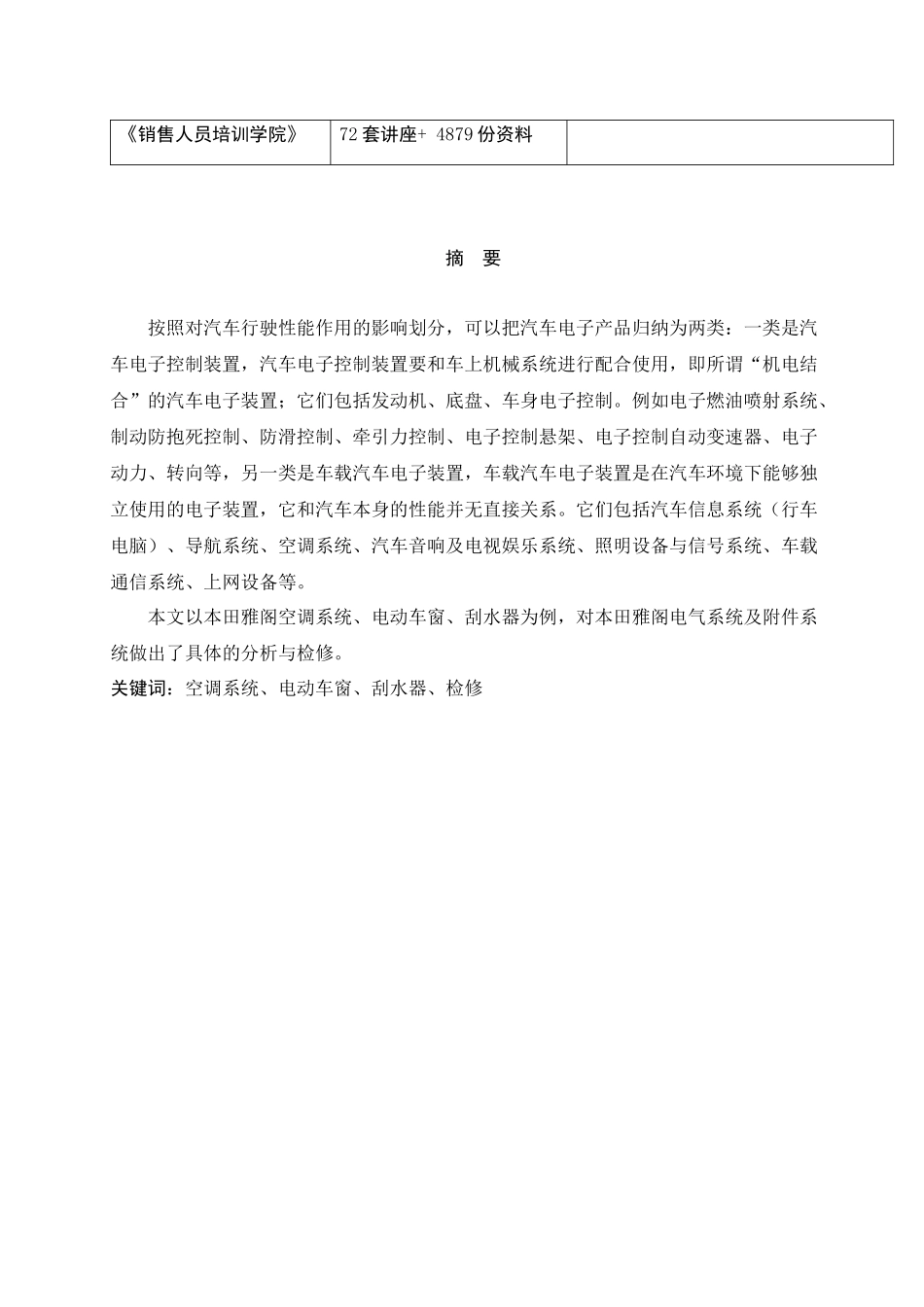

更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料摘要按照对汽车行驶性能作用的影响划分,可以把汽车电子产品归纳为两类:一类是汽车电子控制装置,汽车电子控制装置要和车上机械系统进行配合使用,即所谓“机电结合”的汽车电子装置;它们包括发动机、底盘、车身电子控制。例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力、转向等,另一类是车载汽车电子装置,车载汽车电子装置是在汽车环境下能够独立使用的电子装置,它和汽车本身的性能并无直接关系。它们包括汽车信息系统(行车电脑)、导航系统、空调系统、汽车音响及电视娱乐系统、照明设备与信号系统、车载通信系统、上网设备等。本文以本田雅阁空调系统、电动车窗、刮水器为例,对本田雅阁电气系统及附件系统做出了具体的分析与检修。关键词:空调系统、电动车窗、刮水器、检修前言广州本田雅阁轿车空调系统、电动车窗和雨刮器,提高了驾驶员与乘客的乘坐舒适性与安全性。广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。为了充分利用有限的空间,形成一个功能齐全和性能多样的空气调节系统,广州本田雅阁轿车空调系统在结构设计上采取了一系列措施,使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。广州本田雅阁轿车雨刮器除去挡风玻璃上的水、雪及沙尘,保证在不良天气驾驶员的视线。而广州本田雅阁轿车电动车窗可以使驾驶员更加集中精力驾车,方便驾驶员和乘客的操作。驾驶员操作时,可以使四个车窗中的任意一个上升或下降。大大提高了行车中安全性。第一章本田雅阁自动空调系统故障诊断与维修第一节本田雅阁自动空调系统的组成广州本田雅阁轿车自动空调系统由暖风装置、冷气装置和自动温湿控制装置组成。1、暖风装置广州本田雅阁轿车用暖风机的热量来源是发动机冷却液。暖风装置中各部件的位置如图1所示。图1暖风装置中各部件的位置2、冷气装置(自动空调器)广州本田雅阁轿车上使用的制冷剂为无氟HFC-134a(R-134a)制冷剂。图2冷气装置的构成以及制冷剂的循环过程如图2所示,广州本田雅阁轿车冷气装置(自动空调器)主要由压缩机、蒸发器、冷凝器、储液罐、膨胀阀、高低压开关和高低压软管等组成。各个部件在车上的布置如图3和图4所示。图3广州本田雅阁轿车冷气装置(自动空调器)各个部件在车上的布置图4广州本田雅阁轿车冷气装置(自动空调器)各个部件在车上的布置(1)空气压缩机空调压缩机的作用是将气态的制冷剂以高压压缩成液体。压缩机吸入从蒸发器中排出的气态制冷剂,并将其压缩,从而使气态制冷剂的温度和压力急速上升。空气压缩机由发动机驱动,压缩机工作时,会消耗发动机的动力,因而,在汽车暖机或加速状态下,压缩机将自动关闭。(2)蒸发器与冷凝器蒸发器和冷凝器都是热交换器,其结构也很相似,都是在多层管道间装有大量的散热片,如同一台散热器。液态的制冷剂经膨胀阀雾化后进入蒸发器的管道内,温度降低,鼓风机推动空气流过蒸发器的散热器片,被散热器片吸收热量后,变成冷风,送入车内。散热器管道内的制冷剂吸收热量后,转化为低压的气体,进入低压管路。低压管路内的制冷剂气体经压缩机后压缩后,成为高温高压的液气混合体,该液气混合体流过冷凝器时,通过冷凝器散热片向冷却空气散热,降低制冷剂温度,变成液态。在蒸发器中被降压的液态制冷剂膨胀,流经蒸发器管路,同时吸收散热片和管路周围空气中的热量而汽化,从而使车辆内部的温度逐渐下降。为了提高散热效率,冷凝器布置在冷却散热器的前面,利用行驶风和冷凝...
