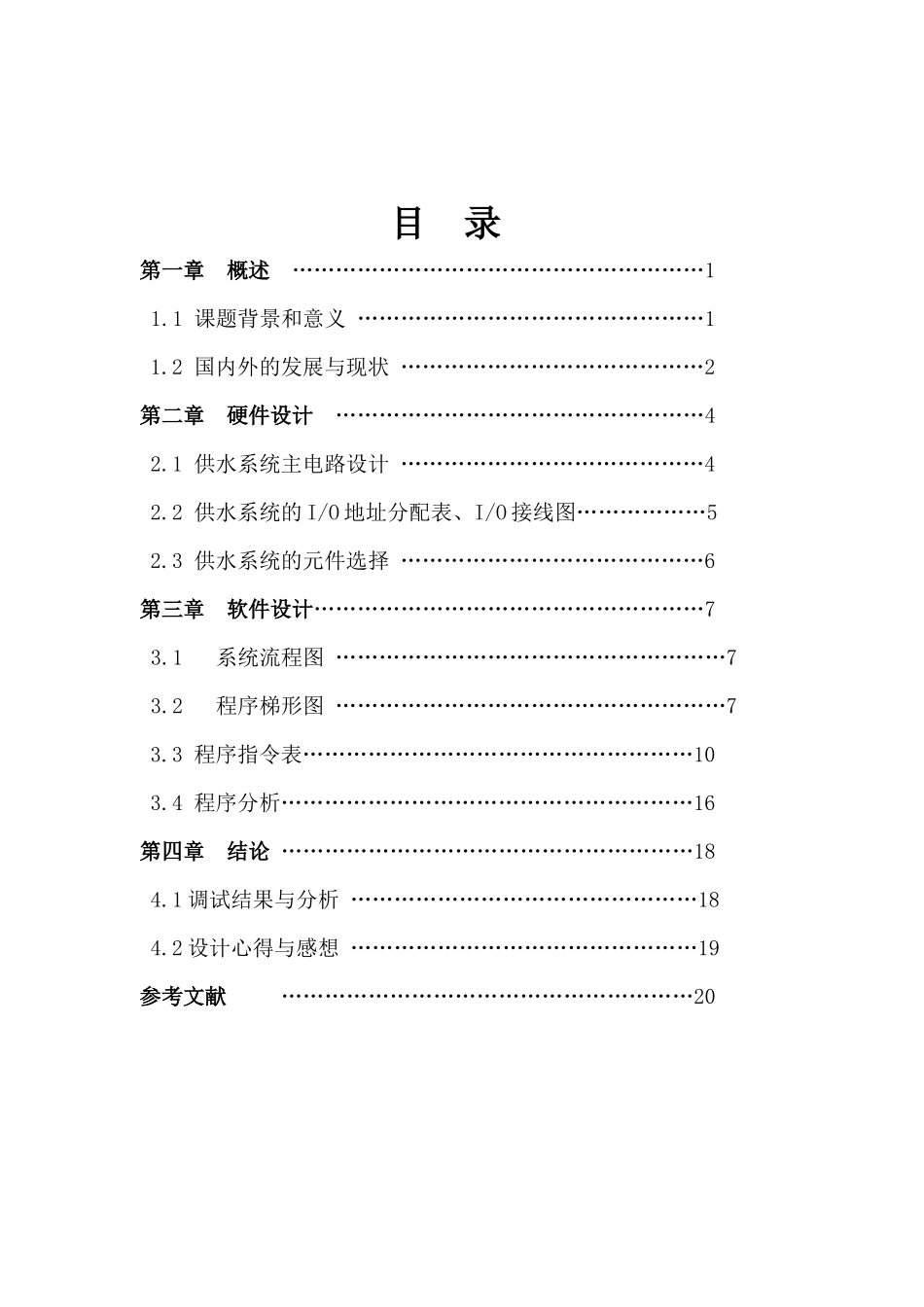

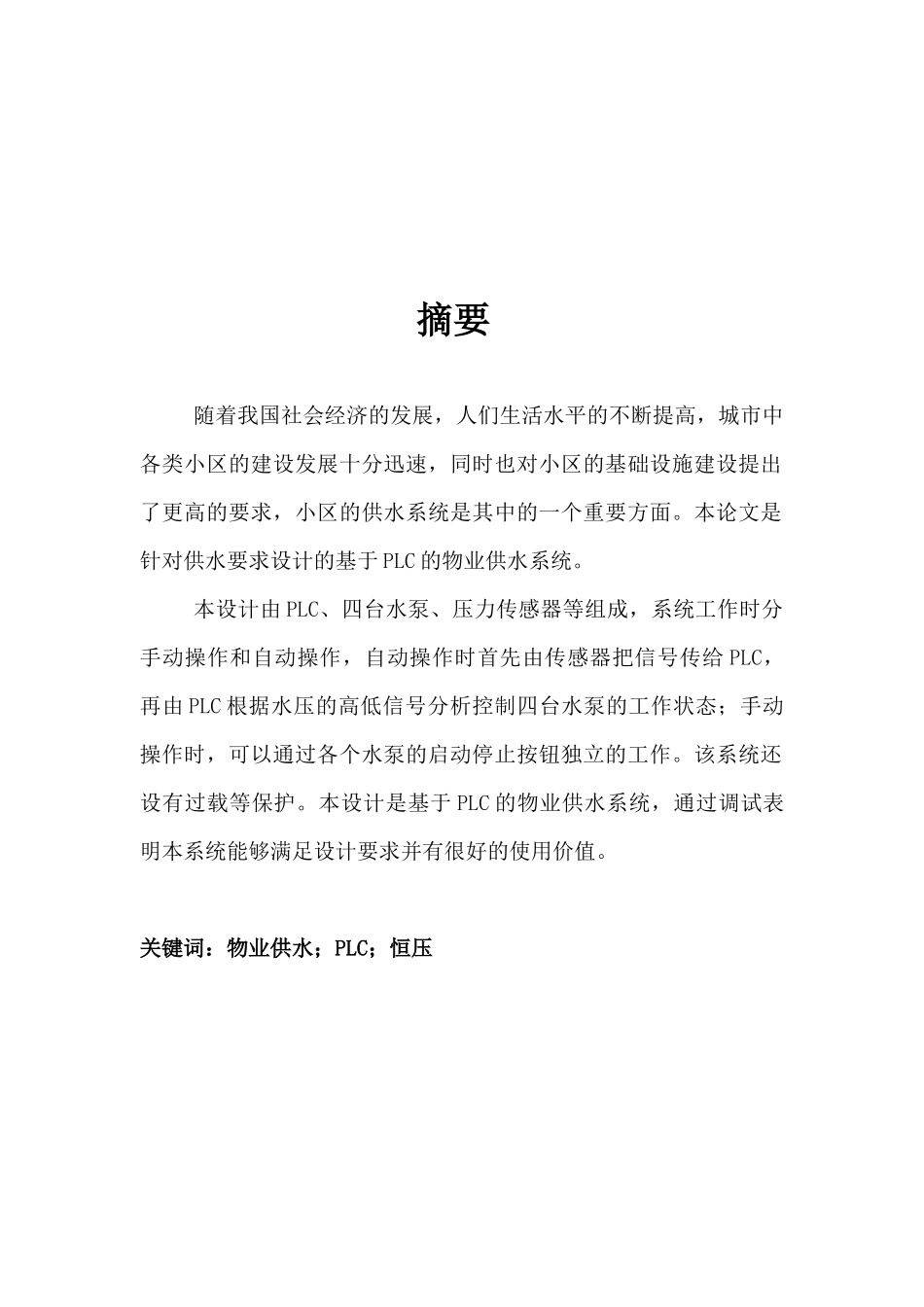

摘要随着我国社会经济的发展，人们生活水平的不断提高，城市中各类小区的建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求，小区的供水系统是其中的一个重要方面。本论文是针对供水要求设计的基于PLC的物业供水系统。本设计由PLC、四台水泵、压力传感器等组成，系统工作时分手动操作和自动操作，自动操作时首先由传感器把信号传给PLC，再由PLC根据水压的高低信号分析控制四台水泵的工作状态；手动操作时，可以通过各个水泵的启动停止按钮独立的工作。该系统还设有过载等保护。本设计是基于PLC的物业供水系统，通过调试表明本系统能够满足设计要求并有很好的使用价值。关键词：物业供水；PLC；恒压目录第一章概述…………………………………………………11.1课题背景和意义…………………………………………11.2国内外的发展与现状……………………………………2第二章硬件设计……………………………………………42.1供水系统主电路设计……………………………………42.2供水系统的I/O地址分配表、I/O接线图………………52.3供水系统的元件选择……………………………………6第三章软件设计………………………………………………73.1系统流程图………………………………………………73.2程序梯形图………………………………………………73.3程序指令表………………………………………………103.4程序分析…………………………………………………16第四章结论…………………………………………………184.1调试结果与分析…………………………………………184.2设计心得与感想…………………………………………19参考文献…………………………………………………20第一章概述1.1课题背景和意义我们都知道，水是人类生活、生产中不可缺少的重要物质，在建设节约型时代特征的前提下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低，而随着我国社会经济的发展，人们生活水平的不断提高，以及住房制度改革的不断深入，城市中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到小区住户的正常工作和生活，也直接体现了小区物业管理水平的高低。本系统就是在这种背景下设计的。本设计是基于PLC的物业供水系统，具有以下特点：（1）：供水系统有水泵4台，供水管道安装压力检测开关K1，K2和K3。K1接通，表示水压偏低；K2接通，表示水压正常；K3接通，表示水压偏高。（2）：系统分手动工作和自动工作两种状态，自动工作时，当用水量少，压力增高，K3接通，此时可延时30s后撤除1台水泵工作，要求先工作的水泵先切断；当用水量多时，压力降低，K1接通，此时可延时30s后增设1台水泵工作，要求未曾工作过的水泵增加投入运行；当K2接通，表示供水正常，可维持水泵运行数量。工作时，要求水泵数量最少为1台，最多不得超出4台；手动工作时，要求4台水泵可分别独立操作（分设起动和停止开关），并分别具有过载保护，可随时对单台水泵进行断电控制（若输入点不够，可用I/O扩展模块）。（3）：并设有“自动/手动”切换开关（ON——手动，OFF——自动），另设自动运行控制开关（ON——自动运行，OFF——自动运行停止）。各水泵工作时，均应有工作状态显示。1.2国内外的发展与现状可编程序控制器(programlogicalcontroller)，简称PLC，是一种专为在工业环境应用而设计的数字运算电子系统。世界上第一台可编程控制器是美国数字设备公司(DEC)于1969年研制的。早期的可编程控制器由分离元件和中小规模集成电路组成，主要功能是执行原先由继电器完成的顺序控制、定时等，PLC将传统的继电器控制技术与新兴的计算机技术和通信技术融为一体，具有可靠性高、功能强、应用灵活、编程简单、使用方便等一系列优点。70年代初期，体积小、功能强和价格便宜的微处理器被用于PLC，使得PLC的功能大大增强，具有了：可靠性高、具有丰富的I／O接口模块、采用模块化结构、编程简单易学安装简单，维修方便等特点。以及良好的...
