塑胶模具常用的钢料VIP免费

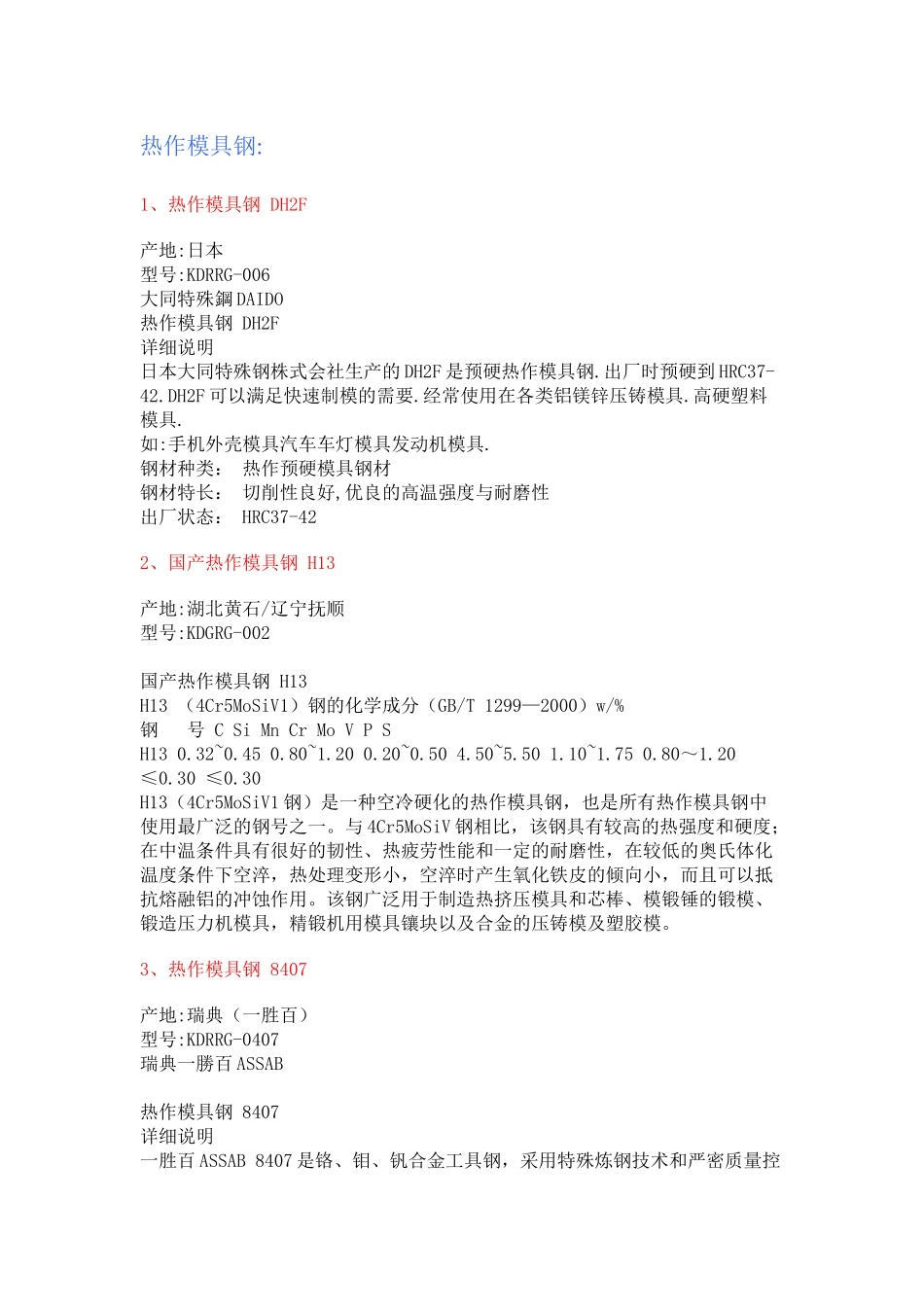

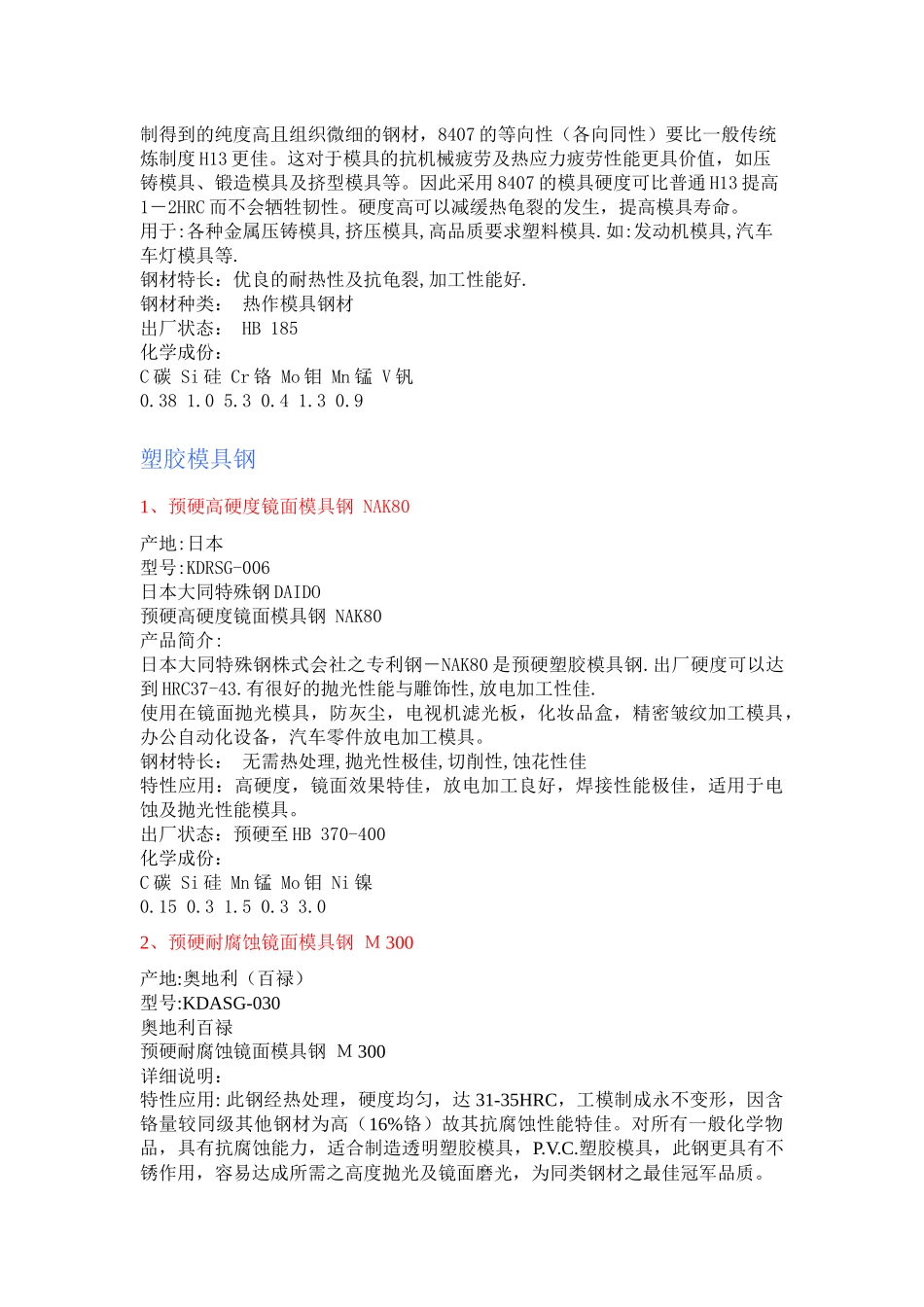

热作模具钢:1、热作模具钢DH2F产地:日本型号:KDRRG-006大同特殊鋼DAIDO热作模具钢DH2F详细说明日本大同特殊钢株式会社生产的DH2F是预硬热作模具钢.出厂时预硬到HRC37-42.DH2F可以满足快速制模的需要.经常使用在各类铝镁锌压铸模具.高硬塑料模具.如:手机外壳模具汽车车灯模具发动机模具.钢材种类：热作预硬模具钢材钢材特长：切削性良好,优良的高温强度与耐磨性出厂状态：HRC37-422、国产热作模具钢H13产地:湖北黄石/辽宁抚顺型号:KDGRG-002国产热作模具钢H13H13（4Cr5MoSiV1）钢的化学成分（GB/T1299—2000）w/%钢号CSiMnCrMoVPSH130.32~0.450.80~1.200.20~0.504.50~5.501.10~1.750.80～1.20≤0.30≤0.30H13（4Cr5MoSiV1钢）是一种空冷硬化的热作模具钢，也是所有热作模具钢中使用最广泛的钢号之一。与4Cr5MoSiV钢相比，该钢具有较高的热强度和硬度；在中温条件具有很好的韧性、热疲劳性能和一定的耐磨性，在较低的奥氏体化温度条件下空淬，热处理变形小，空淬时产生氧化铁皮的倾向小，而且可以抵抗熔融铝的冲蚀作用。该钢广泛用于制造热挤压模具和芯棒、模锻锤的锻模、锻造压力机模具，精锻机用模具镶块以及合金的压铸模及塑胶模。3、热作模具钢8407产地:瑞典（一胜百）型号:KDRRG-0407瑞典一勝百ASSAB热作模具钢8407详细说明一胜百ASSAB8407是铬、钼、钒合金工具钢，采用特殊炼钢技术和严密质量控制得到的纯度高且组织微细的钢材，8407的等向性（各向同性）要比一般传统炼制度H13更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。用于:各种金属压铸模具,挤压模具,高品质要求塑料模具.如:发动机模具,汽车车灯模具等.钢材特长：优良的耐热性及抗龟裂,加工性能好.钢材种类：热作模具钢材出厂状态：HB185化学成份：C碳Si硅Cr铬Mo钼Mn锰V钒0.381.05.30.41.30.9塑胶模具钢1、预硬高硬度镜面模具钢NAK80产地:日本型号:KDRSG-006日本大同特殊钢DAIDO预硬高硬度镜面模具钢NAK80产品简介:日本大同特殊钢株式会社之专利钢－NAK80是预硬塑胶模具钢.出厂硬度可以达到HRC37-43.有很好的抛光性能与雕饰性,放电加工性佳.使用在镜面抛光模具，防灰尘，电视机滤光板，化妆品盒，精密皱纹加工模具，办公自动化设备，汽车零件放电加工模具。钢材特长：无需热处理,抛光性极佳,切削性,蚀花性佳特性应用：高硬度，镜面效果特佳，放电加工良好，焊接性能极佳，适用于电蚀及抛光性能模具。出厂状态：预硬至HB370-400化学成份：C碳Si硅Mn锰Mo钼Ni镍0.150.31.50.33.02、预硬耐腐蚀镜面模具钢Ｍ300产地:奥地利（百禄）型号:KDASG-030奥地利百禄预硬耐腐蚀镜面模具钢Ｍ300详细说明：特性应用:此钢经热处理，硬度均匀，达31-35HRC，工模制成永不变形，因含铬量较同级其他钢材为高（16%铬）故其抗腐蚀性能特佳。对所有一般化学物品，具有抗腐蚀能力，适合制造透明塑胶模具，P.V.C.塑胶模具，此钢更具有不锈作用，容易达成所需之高度抛光及镜面磨光，为同类钢材之最佳冠军品质。出厂状态:预加硬至31-35HRC化学成份C碳Cr铬Mn锰Mo钼Ni镍Si硅0.38160.71.20.80.43、预硬塑胶模具钢M202产地:奥地利（百禄）型号:KDASG-0202奥地利百禄预硬塑胶模具钢M202详细说明：钢材特性：此钢已经热处理，硬度均匀，达278-311HB,29-33HRC,制成工模永不变型，切削性能及抛光性能优异，适合电蚀操作，可作火焰加硬，表面镀铬及氮化处理。出厂规格：预加硬至950-1050N/mm2(29-33HRC)。用途：一切大小塑胶模具，及可作锡、铅、锌合金压铸模之模座。锻制：1050-850℃炉中冷却。回质：850-900℃炉中冷却。应力消除：热度均匀后，停留1-2小时于炉中冷却。淬火：油840-860℃或空气：860-880℃。停留最少10分钟，于厚度多于20mm见每1mm多1/2分钟，所以硬度约54HRC。回火：回火时停留最少1小时，20mm厚以上的每多20mm则要多1小时。主要成份：化学成份C碳Cr铬Mn锰Mo钼Si硅S硫0.402.01.50.20.30.0284、塑胶模具钢Ｍ310产地:奥地利（百禄）型号:KDASG-031奥地利百禄塑胶模具钢Ｍ310详细说明：...
