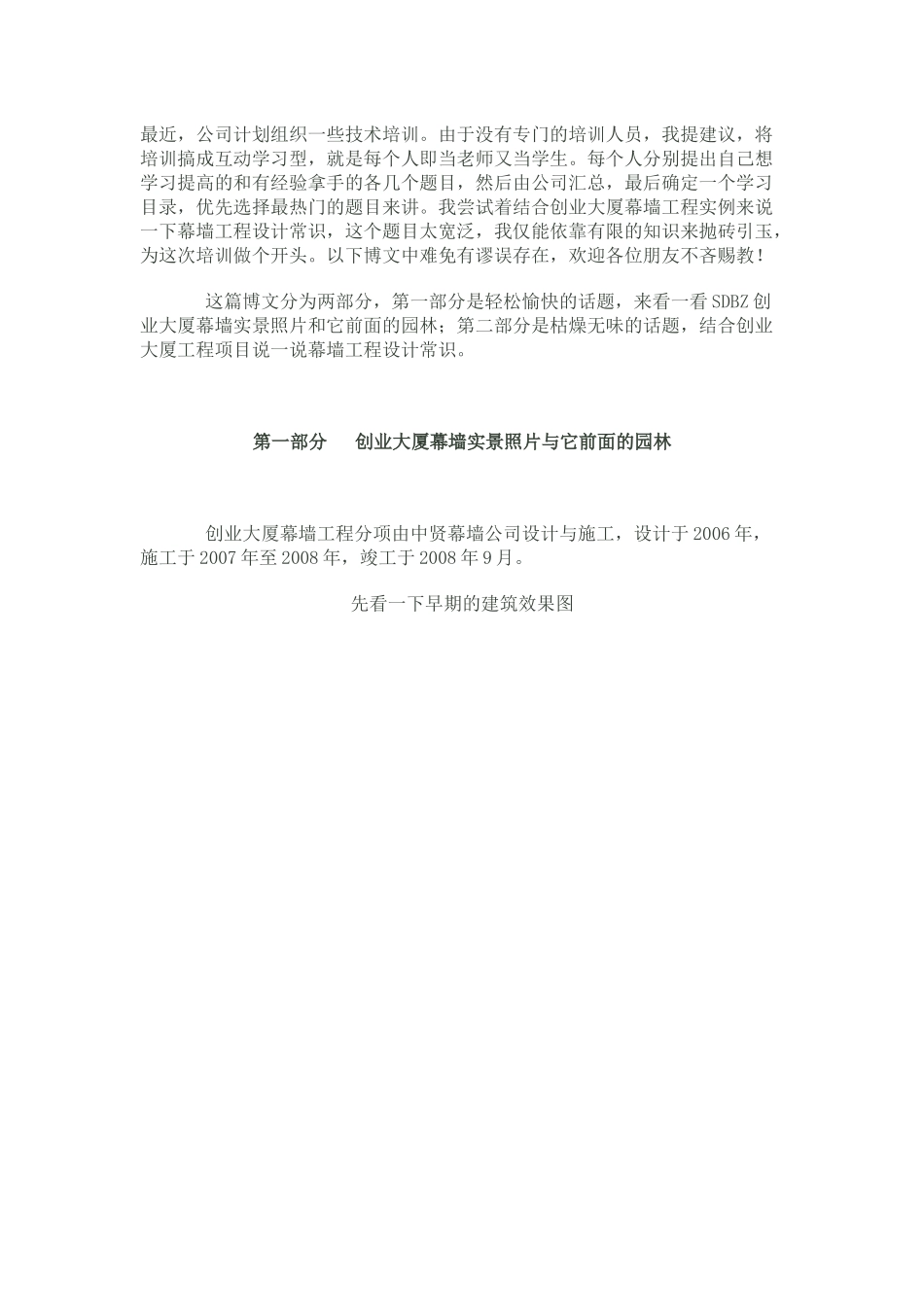

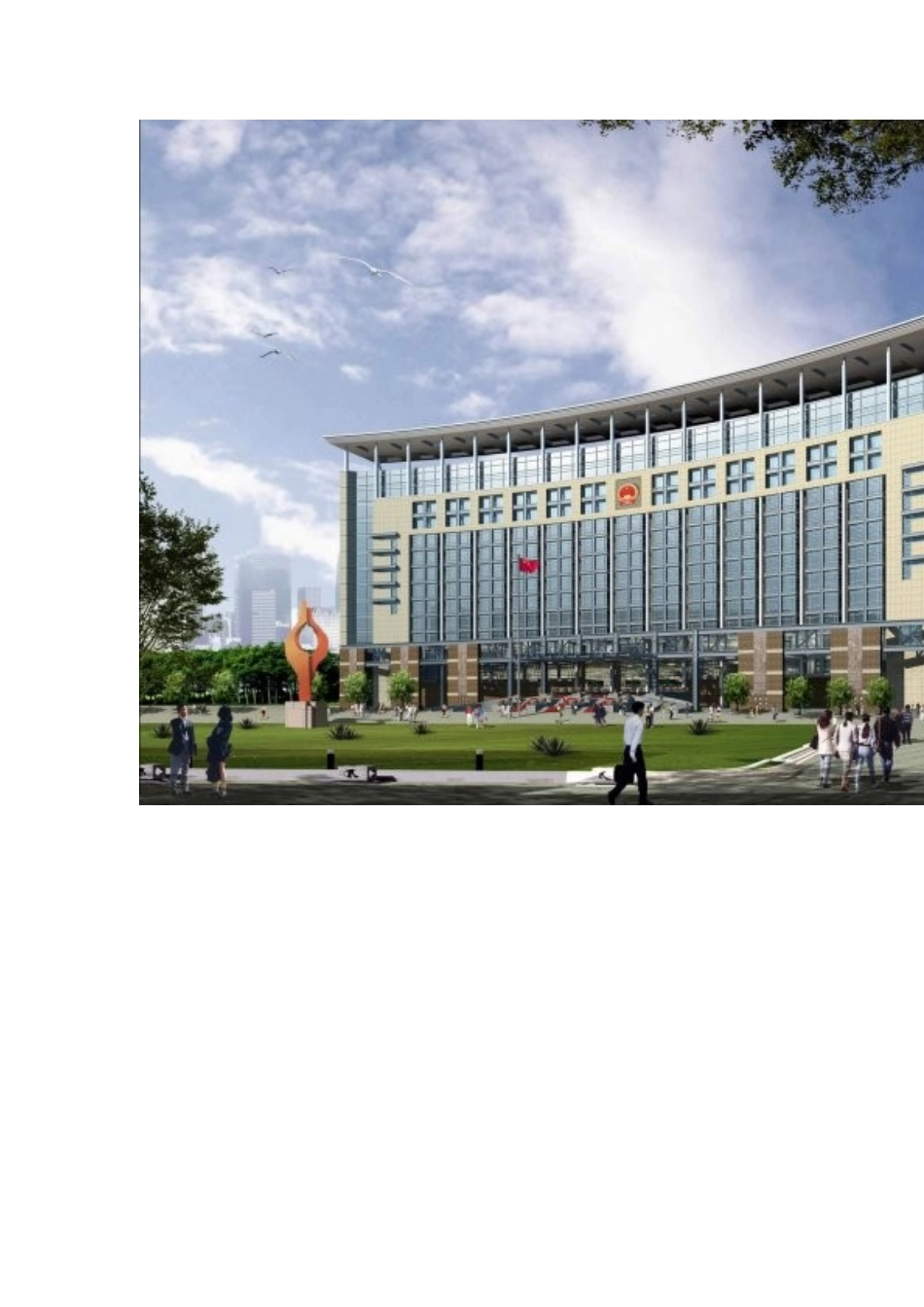

最近，公司计划组织一些技术培训。由于没有专门的培训人员，我提建议，将培训搞成互动学习型，就是每个人即当老师又当学生。每个人分别提出自己想学习提高的和有经验拿手的各几个题目，然后由公司汇总，最后确定一个学习目录，优先选择最热门的题目来讲。我尝试着结合创业大厦幕墙工程实例来说一下幕墙工程设计常识，这个题目太宽泛，我仅能依靠有限的知识来抛砖引玉，为这次培训做个开头。以下博文中难免有谬误存在，欢迎各位朋友不吝赐教！这篇博文分为两部分，第一部分是轻松愉快的话题，来看一看SDBZ创业大厦幕墙实景照片和它前面的园林；第二部分是枯燥无味的话题，结合创业大厦工程项目说一说幕墙工程设计常识。第一部分创业大厦幕墙实景照片与它前面的园林创业大厦幕墙工程分项由中贤幕墙公司设计与施工，设计于2006年，施工于2007年至2008年，竣工于2008年9月。先看一下早期的建筑效果图创业大厦的南面新建绿地园林，里面奇石密布再来看看园林铜雕塑水景奇松垂槐点滴ing的构树我在园林里走来走去，一直想找一个理想位置拍一张创业大厦的整体照片，可惜恰逢桑拿天，雾霾茫茫，远景看不清楚。找到好位置后，我索性坐下来耐心等待，从九点等到十一点，可惜天不遂人愿，雾霾越来越重，我只好悻悻而归，感谢头顶松树上没完没了叫着夏天的知了的陪伴！从东侧大门走近创业大厦东侧浮雕黄河文化源远流长秦皇东游巡视天下巾帼英雄威震四方西侧浮雕杜氏家族正色立朝滨州剪纸乡土情怀桑麻布帛家纺之城浮雕之间的上下连接钢梁间的造型借鉴于中国的传统窗花主入口单层索网玻璃幕墙从东侧走近单层索网玻璃幕墙单层索网玻璃幕墙外立面单层索网玻璃幕墙室内立面，通透开阔，几乎没有任何遮拦！室外玻璃十字拼缝处的梅花夹室内玻璃十字拼缝处的梅花夹从下向上看竖索，竖索为吊重索，设计用来承受玻璃自重。从左向右看横索，横索为主要承重索，设计用来承受风荷载。为什么横索设计为承重索呢？结构设计的一个基本原则，短跨布置主梁。对于本工程来说水平跨度小于垂直跨度，故水平横索设计为承重索！承重索（横索）与非承重索（竖索）虽然规格外观是一样的，￠22不锈钢钢绞线，但内力是不一样的，承重索预应力为5～7T，非承重索预应力为1～1.5T。横索的左侧固定端索锚具横索的右侧调节端索锚具与主楼柱子相连的双向铰索锚具，水平铰适应风荷载变形，垂直铰适应主体沉降变形竖索的上端固定端索锚具竖索的下端调节端索锚具主楼南立面玻璃幕墙与干挂石材幕墙相间部位东西立面玻璃幕墙与干挂石材幕墙相间部位北立面断桥铝窗与干挂石材幕墙相间部位第二部分幕墙工程设计常识一、分格设计一套完整的幕墙施工图纸一般包括设计说明、立面分格图、平面分格图、剖面分格图、大样分格图、节点详图等等，其中一大部分是分格图。分格一横线一竖线看似简单，一个建筑外立面横竖线分好实则很难，要考虑很多东西，设计规范、建筑规划效果、材料规格出材率、材料强度刚度、室内房间布置、防火分区，还要考虑建筑风格、美学等等，下面结合工程实例简单说一下分格设计。（以下凡是数字后面没有单位的，均为毫米）1.一般常识·横线条（宽度＞高度）亲切自然，竖线条（宽度＜高度）冷峻挺拔。一般大型场馆、裙楼宜采用横线条，塔楼宜采用竖线条分格，这个没有定论，幕墙分格的首要原则是尊重建筑设计师的设计意图，以项目规划设计时的效果为准。·分格尺寸的大小应保证幕墙的受力杆件、面板满足强度、刚度的设计规范要求。·竖向分格线宜与室内房间隔墙相对应，同一板块不能跨越两个房间。·从室内地面量起0.9～1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐；如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆。·从室内地面量起1.5米左右不宜设置水平分格线，此高度为一般成年人的视线位置，此位置如设置横梁会阻挡人的视线，尽量避免在1.5米高度设置分格线，尤其是大型场馆、商业写字楼。·开启扇宜设置...
