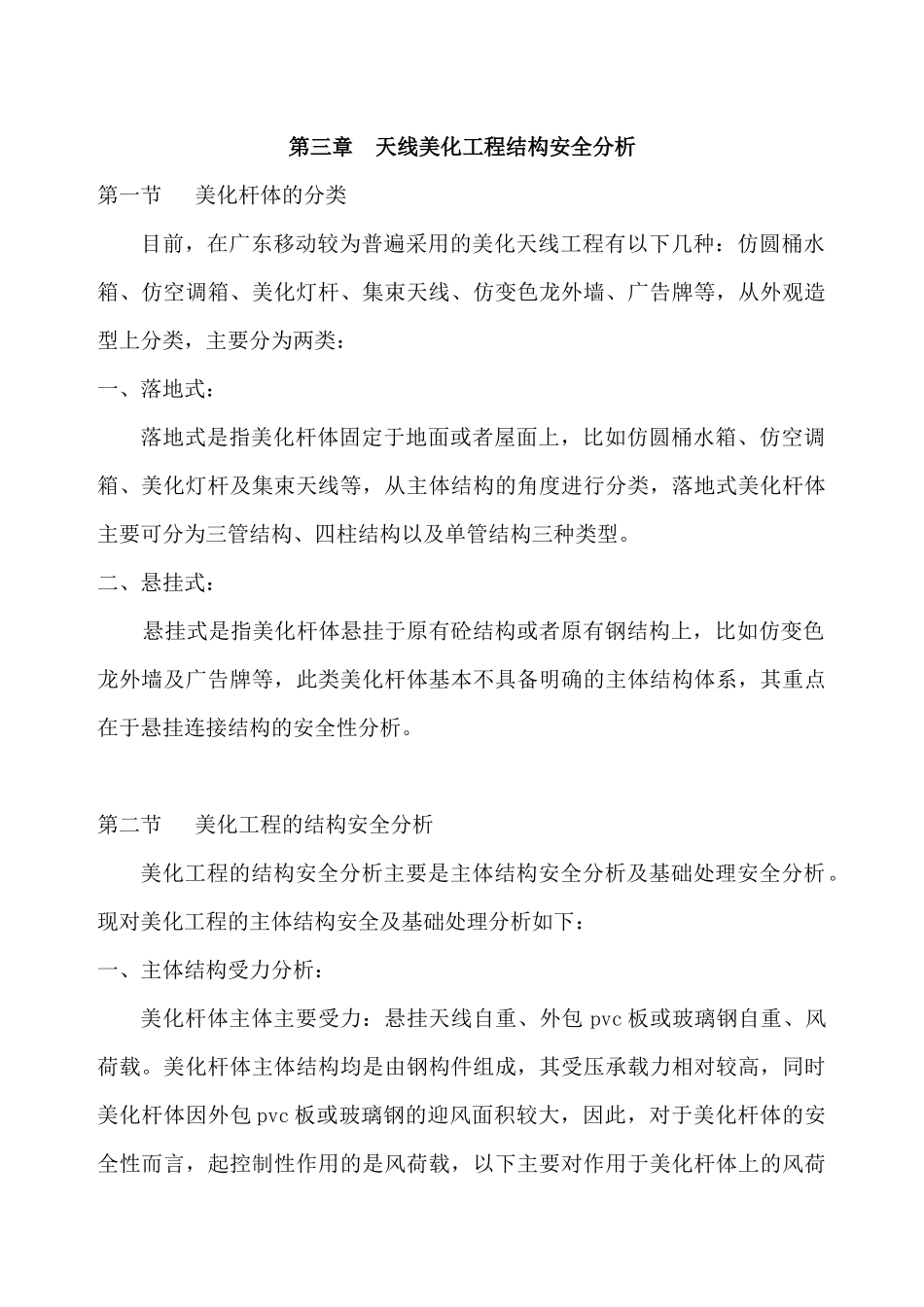

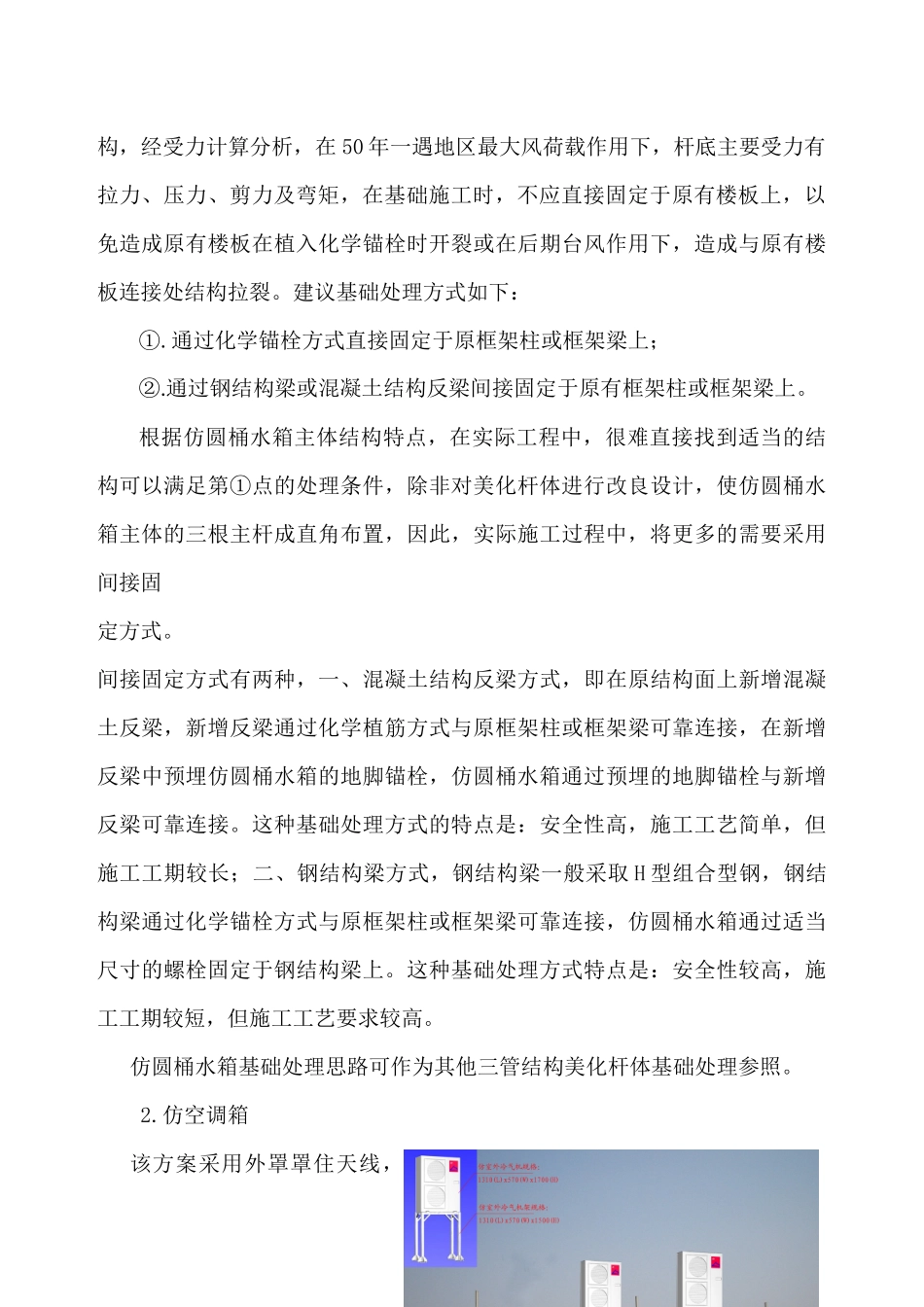

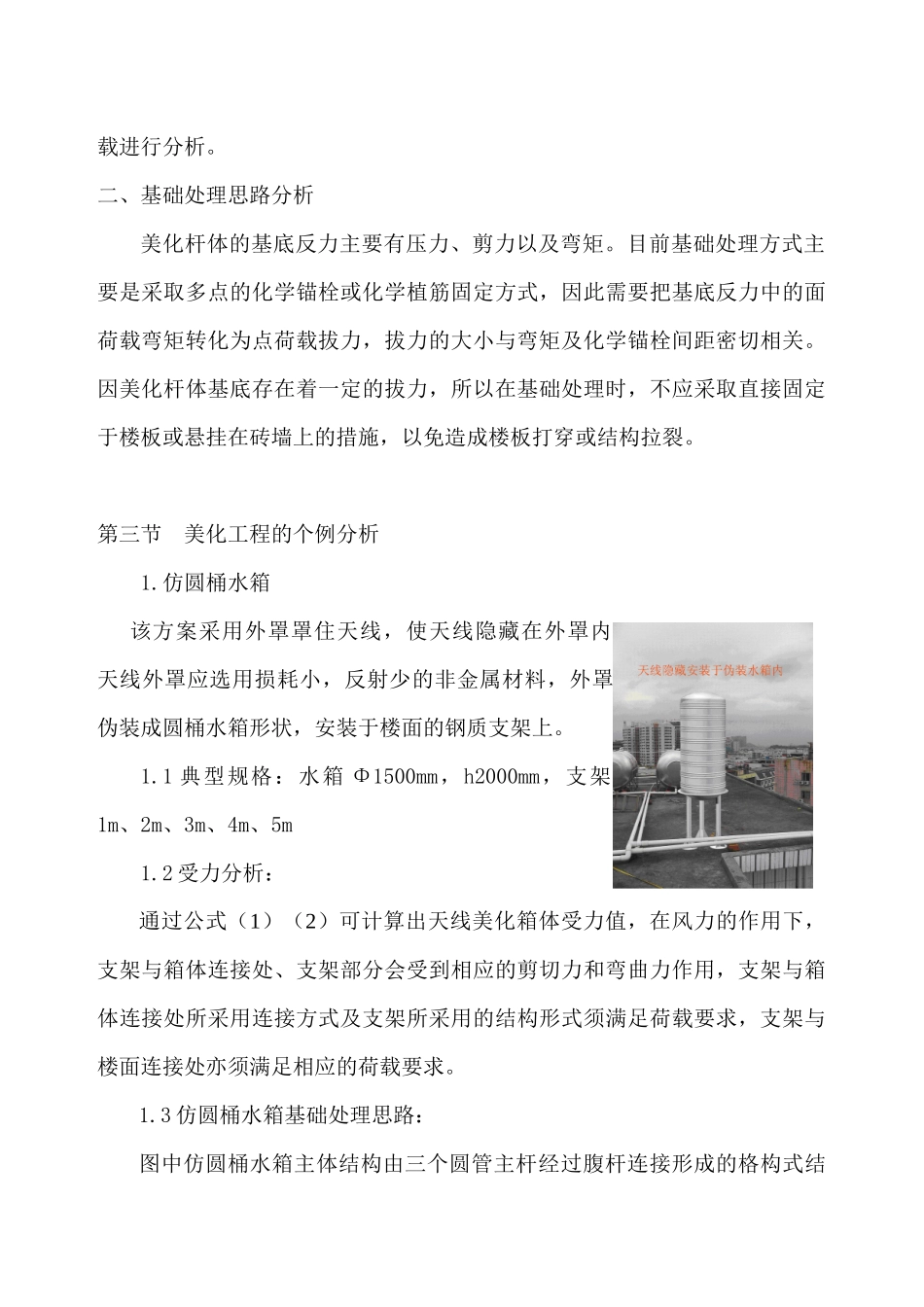

第三章天线美化工程结构安全分析第一节美化杆体的分类目前，在广东移动较为普遍采用的美化天线工程有以下几种：仿圆桶水箱、仿空调箱、美化灯杆、集束天线、仿变色龙外墙、广告牌等，从外观造型上分类，主要分为两类：一、落地式：落地式是指美化杆体固定于地面或者屋面上，比如仿圆桶水箱、仿空调箱、美化灯杆及集束天线等，从主体结构的角度进行分类，落地式美化杆体主要可分为三管结构、四柱结构以及单管结构三种类型。二、悬挂式：悬挂式是指美化杆体悬挂于原有砼结构或者原有钢结构上，比如仿变色龙外墙及广告牌等，此类美化杆体基本不具备明确的主体结构体系，其重点在于悬挂连接结构的安全性分析。第二节美化工程的结构安全分析美化工程的结构安全分析主要是主体结构安全分析及基础处理安全分析。现对美化工程的主体结构安全及基础处理分析如下：一、主体结构受力分析：美化杆体主体主要受力：悬挂天线自重、外包pvc板或玻璃钢自重、风荷载。美化杆体主体结构均是由钢构件组成，其受压承载力相对较高，同时美化杆体因外包pvc板或玻璃钢的迎风面积较大，因此，对于美化杆体的安全性而言，起控制性作用的是风荷载，以下主要对作用于美化杆体上的风荷载进行分析。二、基础处理思路分析美化杆体的基底反力主要有压力、剪力以及弯矩。目前基础处理方式主要是采取多点的化学锚栓或化学植筋固定方式，因此需要把基底反力中的面荷载弯矩转化为点荷载拔力，拔力的大小与弯矩及化学锚栓间距密切相关。因美化杆体基底存在着一定的拔力，所以在基础处理时，不应采取直接固定于楼板或悬挂在砖墙上的措施，以免造成楼板打穿或结构拉裂。第三节美化工程的个例分析1.仿圆桶水箱该方案采用外罩罩住天线，使天线隐藏在外罩内，天线外罩应选用损耗小，反射少的非金属材料，外罩伪装成圆桶水箱形状，安装于楼面的钢质支架上。1.1典型规格：水箱Φ1500mm，h2000mm，支架：1m、2m、3m、4m、5m1.2受力分析：通过公式（1）（2）可计算出天线美化箱体受力值，在风力的作用下，支架与箱体连接处、支架部分会受到相应的剪切力和弯曲力作用，支架与箱体连接处所采用连接方式及支架所采用的结构形式须满足荷载要求，支架与楼面连接处亦须满足相应的荷载要求。1.3仿圆桶水箱基础处理思路：图中仿圆桶水箱主体结构由三个圆管主杆经过腹杆连接形成的格构式结构，经受力计算分析，在50年一遇地区最大风荷载作用下，杆底主要受力有拉力、压力、剪力及弯矩，在基础施工时，不应直接固定于原有楼板上，以免造成原有楼板在植入化学锚栓时开裂或在后期台风作用下，造成与原有楼板连接处结构拉裂。建议基础处理方式如下：①.通过化学锚栓方式直接固定于原框架柱或框架梁上；.②通过钢结构梁或混凝土结构反梁间接固定于原有框架柱或框架梁上。根据仿圆桶水箱主体结构特点，在实际工程中，很难直接找到适当的结构可以满足第①点的处理条件，除非对美化杆体进行改良设计，使仿圆桶水箱主体的三根主杆成直角布置，因此，实际施工过程中，将更多的需要采用间接固定方式。间接固定方式有两种，一、混凝土结构反梁方式，即在原结构面上新增混凝土反梁，新增反梁通过化学植筋方式与原框架柱或框架梁可靠连接，在新增反梁中预埋仿圆桶水箱的地脚锚栓，仿圆桶水箱通过预埋的地脚锚栓与新增反梁可靠连接。这种基础处理方式的特点是：安全性高，施工工艺简单，但施工工期较长；二、钢结构梁方式，钢结构梁一般采取H型组合型钢，钢结构梁通过化学锚栓方式与原框架柱或框架梁可靠连接，仿圆桶水箱通过适当尺寸的螺栓固定于钢结构梁上。这种基础处理方式特点是：安全性较高，施工工期较短，但施工工艺要求较高。仿圆桶水箱基础处理思路可作为其他三管结构美化杆体基础处理参照。2.仿空调箱该方案采用外罩罩住天线，使天线隐藏在外罩内，天线外罩应选用损耗小，反射少的非金属材料，外罩伪装成空调室外机箱形状，安装于楼面的铁架上或者建筑物的外墙上。2.1典型规格：高×长×宽(mm)：1600×950×6002.2受力分析：通过公式（1）（2）可计算出天线美化箱体受力值，在风力的作用下，支架与箱体连接处、支架部分会受到相应的剪切力和弯...
