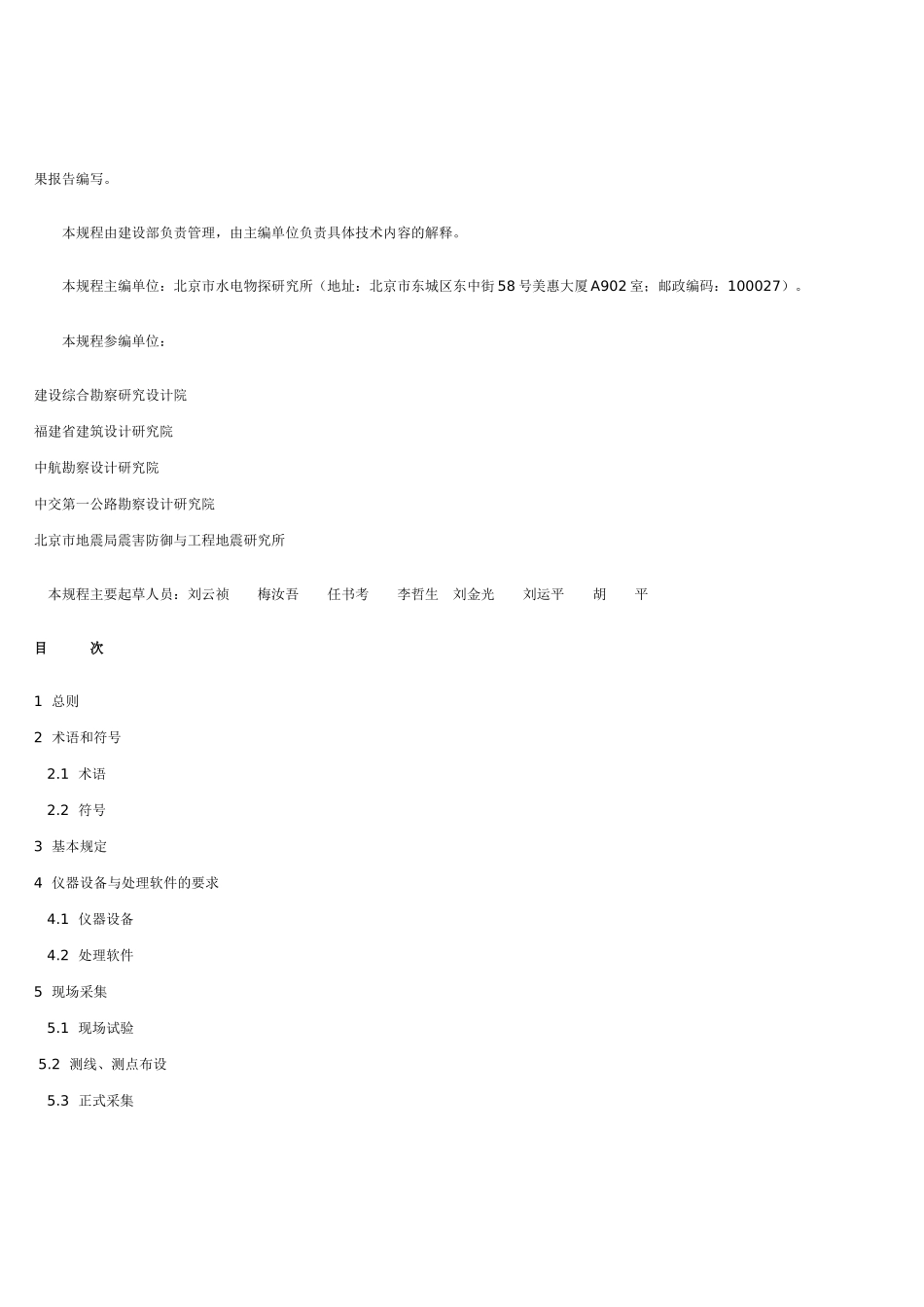

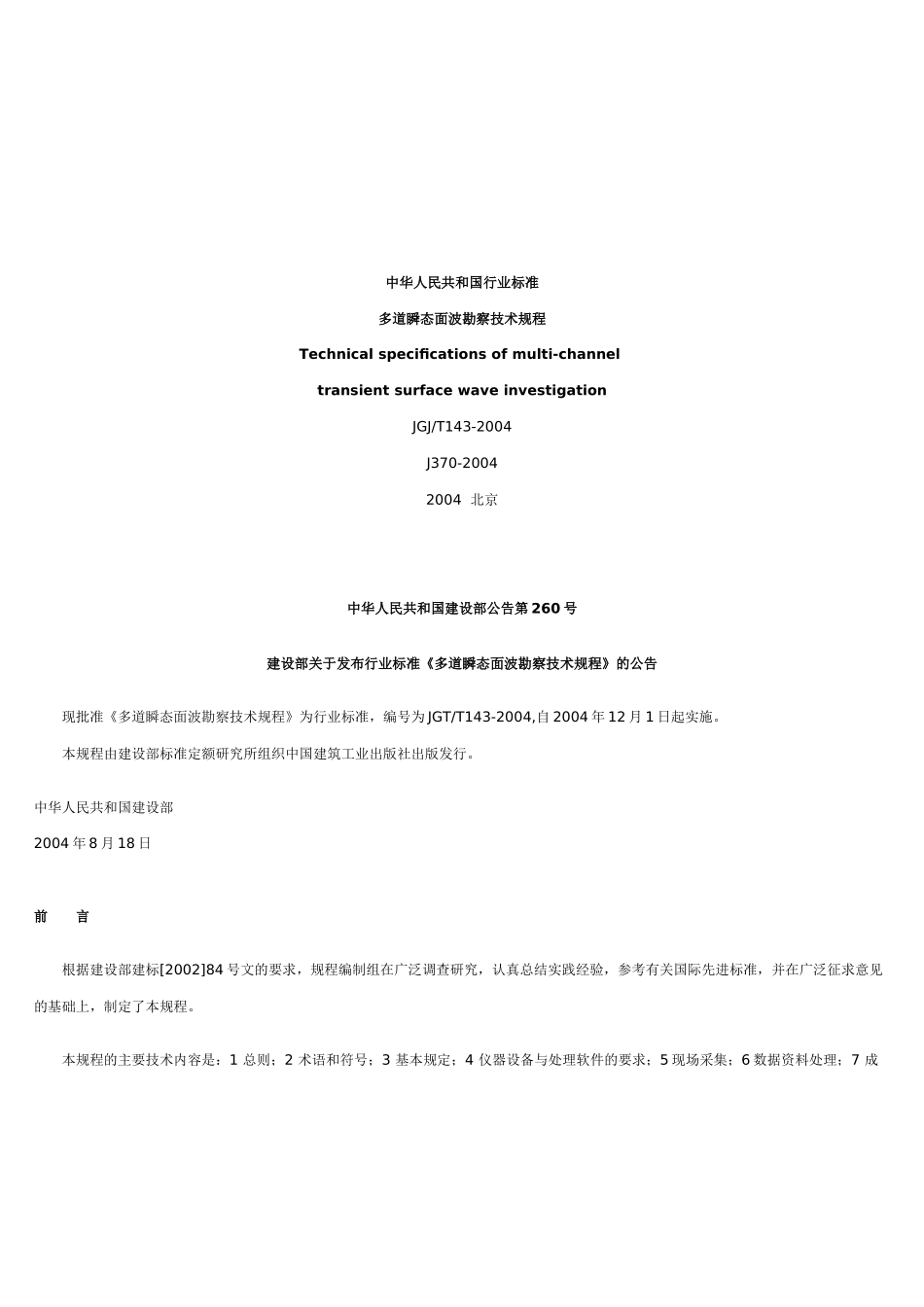

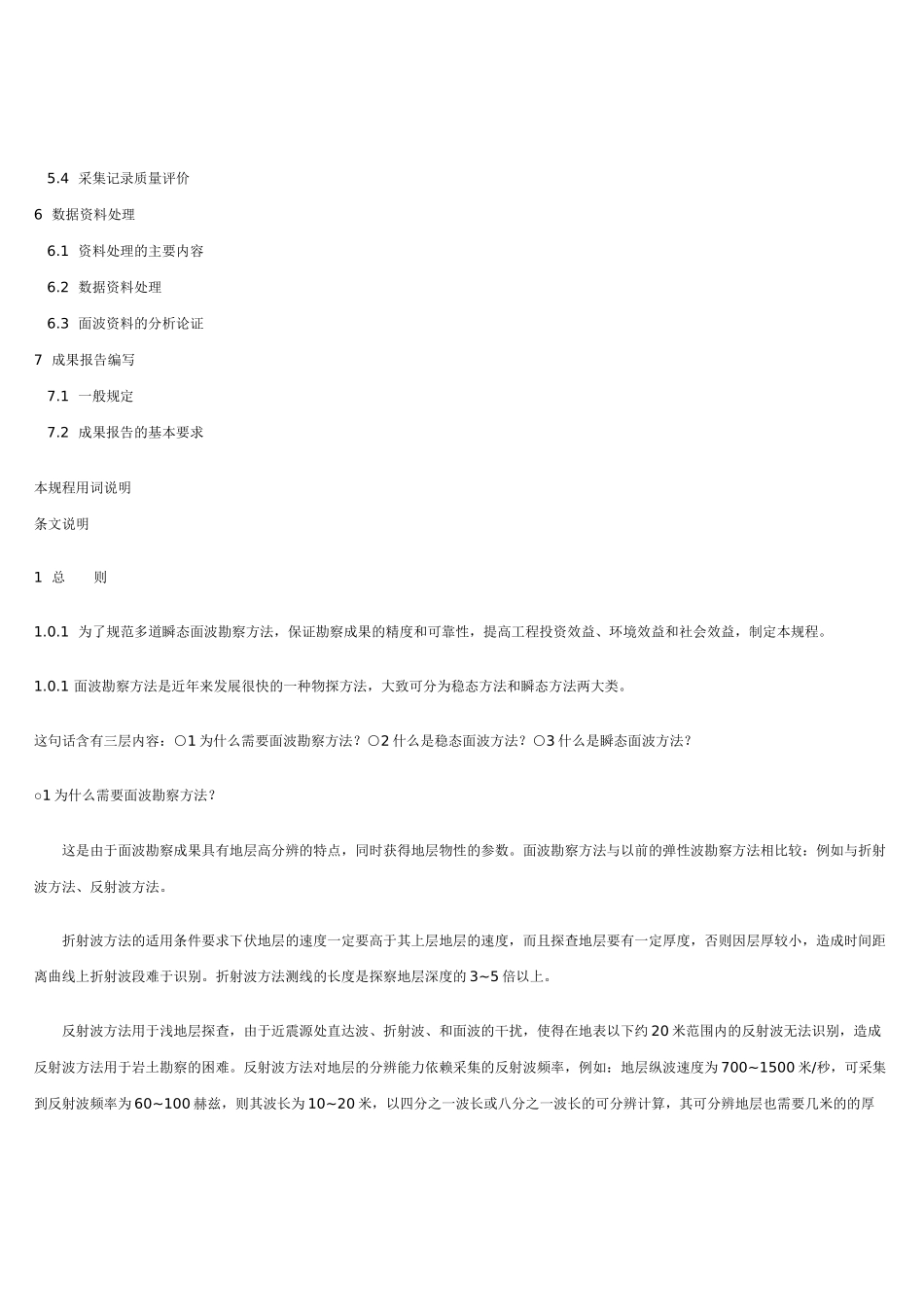

中华人民共和国行业标准多道瞬态面波勘察技术规程Technicalspecificationsofmulti-channeltransientsurfacewaveinvestigationJGJ/T143-2004J370-20042004北京中华人民共和国建设部公告第260号建设部关于发布行业标准《多道瞬态面波勘察技术规程》的公告现批准《多道瞬态面波勘察技术规程》为行业标准，编号为JGT/T143-2004,自2004年12月1日起实施。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2004年8月18日前言根据建设部建标[2002]84号文的要求，规程编制组在广泛调查研究，认真总结实践经验，参考有关国际先进标准，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容是：1总则；2术语和符号；3基本规定；4仪器设备与处理软件的要求；5现场采集；6数据资料处理；7成果报告编写。本规程由建设部负责管理，由主编单位负责具体技术内容的解释。本规程主编单位：北京市水电物探研究所（地址：北京市东城区东中街58号美惠大厦A902室；邮政编码：100027）。本规程参编单位：建设综合勘察研究设计院福建省建筑设计研究院中航勘察设计研究院中交第一公路勘察设计研究院北京市地震局震害防御与工程地震研究所本规程主要起草人员：刘云祯梅汝吾任书考李哲生刘金光刘运平胡平目次1总则2术语和符号2.1术语2.2符号3基本规定4仪器设备与处理软件的要求4.1仪器设备4.2处理软件5现场采集5.1现场试验5.2测线、测点布设5.3正式采集5.4采集记录质量评价6数据资料处理6.1资料处理的主要内容6.2数据资料处理6.3面波资料的分析论证7成果报告编写7.1一般规定7.2成果报告的基本要求本规程用词说明条文说明1总则1.0.1为了规范多道瞬态面波勘察方法，保证勘察成果的精度和可靠性，提高工程投资效益、环境效益和社会效益，制定本规程。1.0.1面波勘察方法是近年来发展很快的一种物探方法，大致可分为稳态方法和瞬态方法两大类。这句话含有三层内容：○1为什么需要面波勘察方法？○2什么是稳态面波方法？○3什么是瞬态面波方法？○1为什么需要面波勘察方法？这是由于面波勘察成果具有地层高分辨的特点，同时获得地层物性的参数。面波勘察方法与以前的弹性波勘察方法相比较：例如与折射波方法、反射波方法。折射波方法的适用条件要求下伏地层的速度一定要高于其上层地层的速度，而且探查地层要有一定厚度，否则因层厚较小，造成时间距离曲线上折射波段难于识别。折射波方法测线的长度是探察地层深度的3~5倍以上。反射波方法用于浅地层探查，由于近震源处直达波、折射波、和面波的干扰，使得在地表以下约20米范围内的反射波无法识别，造成反射波方法用于岩土勘察的困难。反射波方法对地层的分辨能力依赖采集的反射波频率，例如：地层纵波速度为700~1500米/秒，可采集到反射波频率为60~100赫兹，则其波长为10~20米，以四分之一波长或八分之一波长的可分辨计算，其可分辨地层也需要几米的的厚度。对地层的分辨能力也是制约反射波方法应用的问题。瑞雷面波方法用于岩土勘察，与以往的弹性波勘察方法差别在于，它应用的不时纵波和横波，而是以前视为干扰的面波。其原理是，面波具有频散的特性，其传播的相速度随频率的改变而改变。这种频散特性可以反映地下岩土介质的特性。瑞雷面波的特点：瑞雷面波易于激发瑞雷面波速度最低瑞雷面波在岩土介质泊松比在0.4~0.5范围内，面波速度与横波速度关系基本接近瑞雷面波对地层的分辨能力，决定于频率，频率高则分辨能力强。瑞雷面波技术的开发过程瑞雷面波在以上几个方面的特点，一直引起国内外的重视和不断的研究。二十世纪60年代初，美国密西西比陆军工程队水路试验所研究这种方法，由于当时的条件而未能成功。到二十世纪80年代，日本VIC株式会社推出GR-810后，瑞雷面波技术有了一定进展，日本的研究是稳态瑞雷面波方法。由于该方法需要一套稳态的激震设备，因此价格昂贵，设备笨重，使该方法的应用受到一定的限制。此后的一些研究集中在震源激发方面，即采用大锤激震产生震动，这方面的研究开辟了激发震源的思路，而探查的深度据搜集到的资料，往往深度较小，难于满足岩土勘察工作的需要。瑞雷面波技术成果，在地层分...
