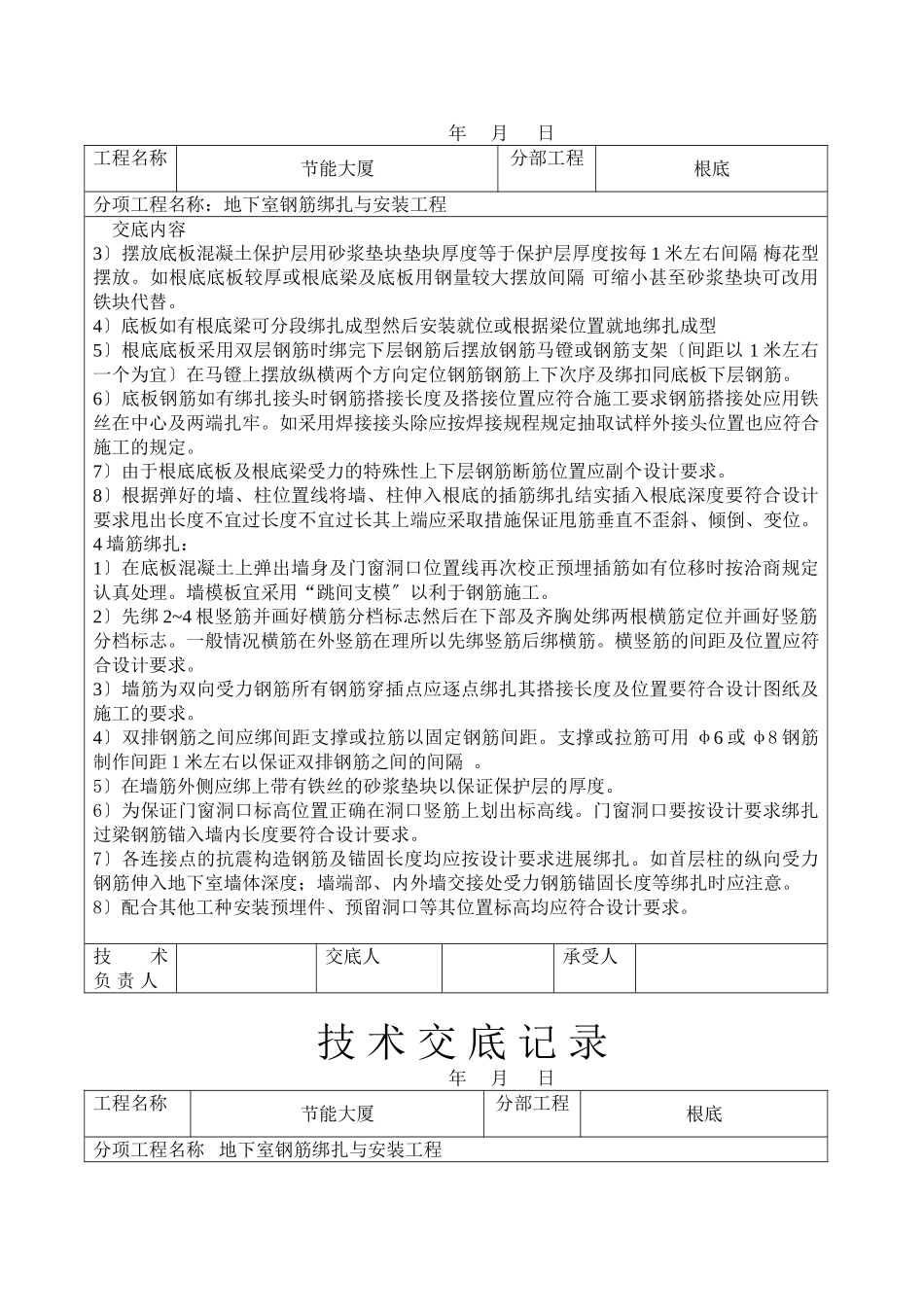

技术交底记录年月日工程名称节能大厦分部工程根底分项工程名称：地下室钢筋绑扎与安装工程交底内容一、施工准备：1材料及主要机具：〔1〕钢筋：应有出厂合格证按规定作力学性能复试。当加工过程生脆断等特殊情况还需作化学成分检验。钢筋应无老锈及油污。〔2〕铁丝：可采用20~22铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。铁丝的切断长度要满足使用要求。〔3〕控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。〔4〕工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2作业条件：1〕按施工现场平面图规定的位置将钢筋堆放场地进展清理、平整。准备好垫木按钢筋绑扎顺序分类堆放并将锈蚀进展清理。2〕核对钢筋的级别型、形状、尺寸及数量是否与设计图纸及加工配料单一样。3〕当施工现场地下水位较高时必须有排水及降水措施4〕熟悉图纸确定钢筋穿插就位顺序并与有关工种作好配合工作如支模、线、防水施工与绑扎钢筋的关系确定施工作好技术交底工作。5〕根据地下室防水施工方案〔采用内贴法或外贴施工〕底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板〔或砌完保护墙做好防水层〕。当地下室外墙防水采用内贴法施工时在绑扎墙体钢筋之前砌完保护墙做好防水层及保护层。二、操作工艺1工艺流程：划钢筋位置线运钢筋到使用部位绑底板及梁钢筋绑墙钢筋2划钢筋位置线：按图纸标明的钢筋间距算出底板实际需用的钢筋根数一般让靠近底板模板边的那根钢筋离模板边为5㎝在底板上弹出钢筋位置线〔包括根底梁钢筋位置线〕。3绑根底底板及根底梁钢筋1〕按弹出的钢筋位置线先铺底板下层钢筋。根据底板受力情况下层钢筋哪个方向钢筋在下面一般情况下先铺短向钢筋再铺长向钢筋。2〕钢筋绑扎时靠近外围两行的相交点都绑扎中间局部的相交点可相隔交织绑扎。如采用一面顺扣应交织变换方向也可采用扣但必须保证钢筋不位移。技术负责人交底人承受人技术交底记录年月日工程名称节能大厦分部工程根底分项工程名称：地下室钢筋绑扎与安装工程交底内容3〕摆放底板混凝土保护层用砂浆垫块垫块厚度等于保护层厚度按每1米左右间隔梅花型摆放。如根底底板较厚或根底梁及底板用钢量较大摆放间隔可缩小甚至砂浆垫块可改用铁块代替。4〕底板如有根底梁可分段绑扎成型然后安装就位或根据梁位置就地绑扎成型5〕根底底板采用双层钢筋时绑完下层钢筋后摆放钢筋马镫或钢筋支架〔间距以1米左右一个为宜〕在马镫上摆放纵横两个方向定位钢筋钢筋上下次序及绑扣同底板下层钢筋。6〕底板钢筋如有绑扎接头时钢筋搭接长度及搭接位置应符合施工要求钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头除应按焊接规程规定抽取试样外接头位置也应符合施工的规定。7〕由于根底底板及根底梁受力的特殊性上下层钢筋断筋位置应副个设计要求。8〕根据弹好的墙、柱位置线将墙、柱伸入根底的插筋绑扎结实插入根底深度要符合设计要求甩出长度不宜过长度不宜过长其上端应采取措施保证甩筋垂直不歪斜、倾倒、变位。4墙筋绑扎：1〕在底板混凝土上弹出墙身及门窗洞口位置线再次校正预埋插筋如有位移时按洽商规定认真处理。墙模板宜采用“跳间支模〞以利于钢筋施工。2〕先绑2~4根竖筋并画好横筋分档标志然后在下部及齐胸处绑两根横筋定位并画好竖筋分档标志。一般情况横筋在外竖筋在理所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。3〕墙筋为双向受力钢筋所有钢筋穿插点应逐点绑扎其搭接长度及位置要符合设计图纸及施工的要求。4〕双排钢筋之间应绑间距支撑或拉筋以固定钢筋间距。支撑或拉筋可用φ6或φ8钢筋制作间距1米左右以保证双排钢筋之间的间隔。5〕在墙筋外侧应绑上带有铁丝的砂浆垫块以保证保护层的厚度。6〕为保证门窗洞口标高位置正确在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎过梁钢筋锚入墙内长度要符合设计要求。7〕各连接点的抗震构造钢筋及锚固长度均应按设计要求进展绑扎。如首层柱的纵向受力钢筋伸入地下室墙体深度；墙端部、内外墙交接处受力钢筋锚固长度等绑扎时应注意。8〕配合其他工种安装预埋件、预留洞口等其位置标高均应符合设计要求。技术负责人交底人承受人技术交...
