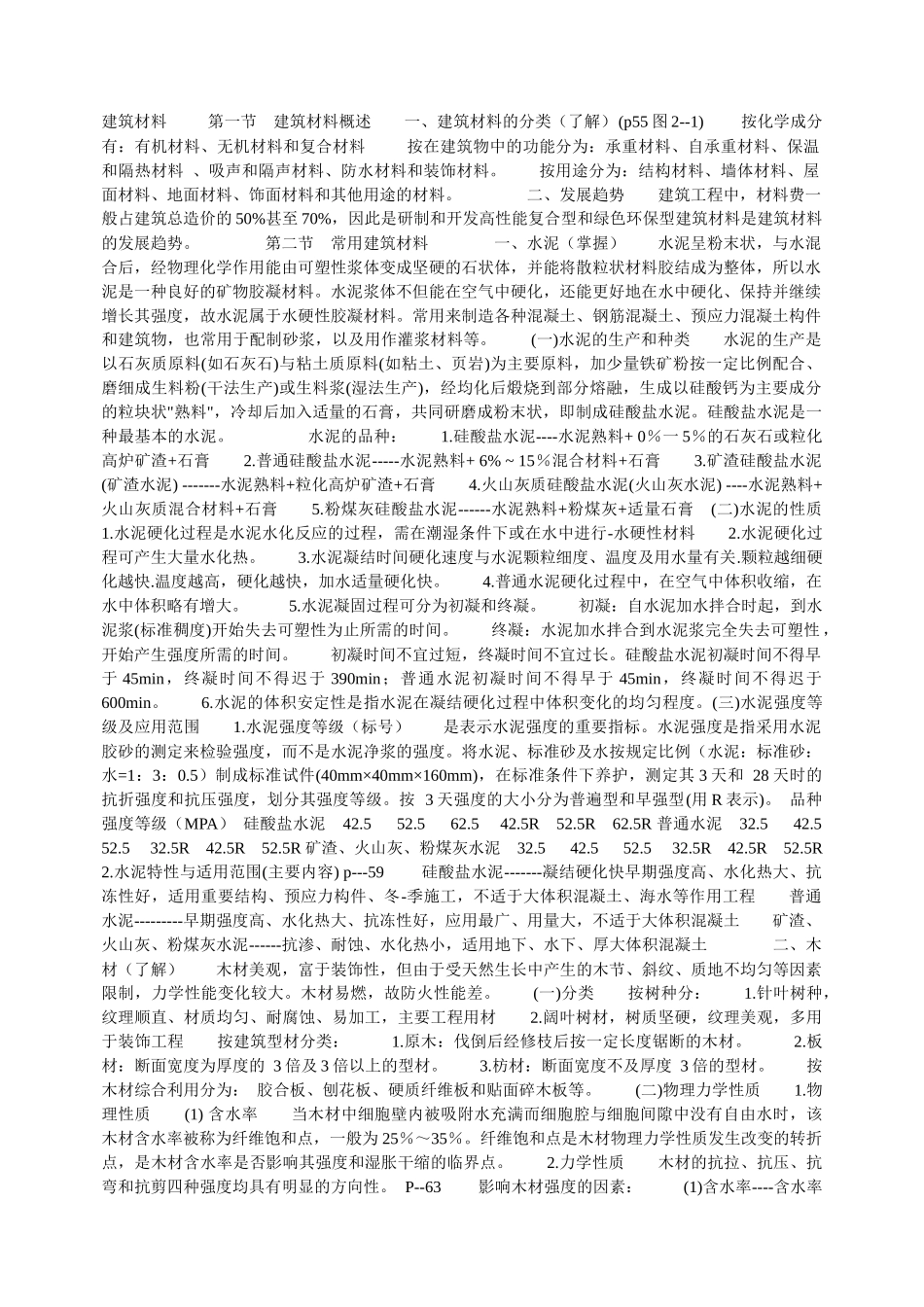

建筑材料第一节建筑材料概述一、建筑材料的分类（了解）(p55图2--1)按化学成分有：有机材料、无机材料和复合材料按在建筑物中的功能分为：承重材料、自承重材料、保温和隔热材料、吸声和隔声材料、防水材料和装饰材料。按用途分为：结构材料、墙体材料、屋面材料、地面材料、饰面材料和其他用途的材料。二、发展趋势建筑工程中，材料费一般占建筑总造价的50%甚至70%，因此是研制和开发高性能复合型和绿色环保型建筑材料是建筑材料的发展趋势。第二节常用建筑材料一、水泥（掌握）水泥呈粉末状，与水混合后，经物理化学作用能由可塑性浆体变成坚硬的石状体，并能将散粒状材料胶结成为整体，所以水泥是一种良好的矿物胶凝材料。水泥浆体不但能在空气中硬化，还能更好地在水中硬化、保持并继续增长其强度，故水泥属于水硬性胶凝材料。常用来制造各种混凝土、钢筋混凝土、预应力混凝土构件和建筑物，也常用于配制砂浆，以及用作灌浆材料等。(一)水泥的生产和种类水泥的生产是以石灰质原料(如石灰石)与粘土质原料(如粘土、页岩)为主要原料，加少量铁矿粉按一定比例配合、磨细成生料粉(干法生产)或生料浆(湿法生产)，经均化后煅烧到部分熔融，生成以硅酸钙为主要成分的粒块状"熟料"，冷却后加入适量的石膏，共同研磨成粉末状，即制成硅酸盐水泥。硅酸盐水泥是一种最基本的水泥。水泥的品种：1.硅酸盐水泥----水泥熟料+0％一5％的石灰石或粒化高炉矿渣+石膏2.普通硅酸盐水泥-----水泥熟料+6%~15％混合材料+石膏3.矿渣硅酸盐水泥(矿渣水泥)-------水泥熟料+粒化高炉矿渣+石膏4.火山灰质硅酸盐水泥(火山灰水泥)----水泥熟料+火山灰质混合材料+石膏5.粉煤灰硅酸盐水泥------水泥熟料+粉煤灰+适量石膏(二)水泥的性质1.水泥硬化过程是水泥水化反应的过程，需在潮湿条件下或在水中进行-水硬性材料2.水泥硬化过程可产生大量水化热。3.水泥凝结时间硬化速度与水泥颗粒细度、温度及用水量有关.颗粒越细硬化越快.温度越高，硬化越快，加水适量硬化快。4.普通水泥硬化过程中，在空气中体积收缩，在水中体积略有增大。5.水泥凝固过程可分为初凝和终凝。初凝：自水泥加水拌合时起，到水泥浆(标准稠度)开始失去可塑性为止所需的时间。终凝：水泥加水拌合到水泥浆完全失去可塑性，开始产生强度所需的时间。初凝时间不宜过短，终凝时间不宜过长。硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于390min；普通水泥初凝时间不得早于45min，终凝时间不得迟于600min。6.水泥的体积安定性是指水泥在凝结硬化过程中体积变化的均匀程度。(三)水泥强度等级及应用范围1.水泥强度等级（标号）是表示水泥强度的重要指标。水泥强度是指采用水泥胶砂的测定来检验强度，而不是水泥净浆的强度。将水泥、标准砂及水按规定比例（水泥：标准砂：水=1：3：0.5）制成标准试件(40mm×40mm×160mm)，在标准条件下养护，测定其3天和28天时的抗折强度和抗压强度，划分其强度等级。按3天强度的大小分为普遍型和早强型(用R表示)。品种强度等级（MPA）硅酸盐水泥42.552.562.542.5R52.5R62.5R普通水泥32.542.552.532.5R42.5R52.5R矿渣、火山灰、粉煤灰水泥32.542.552.532.5R42.5R52.5R2.水泥特性与适用范围(主要内容)p---59硅酸盐水泥-------凝结硬化快早期强度高、水化热大、抗冻性好，适用重要结构、预应力构件、冬-季施工，不适于大体积混凝土、海水等作用工程普通水泥---------早期强度高、水化热大、抗冻性好，应用最广、用量大，不适于大体积混凝土矿渣、火山灰、粉煤灰水泥------抗渗、耐蚀、水化热小，适用地下、水下、厚大体积混凝土二、木材（了解）木材美观，富于装饰性，但由于受天然生长中产生的木节、斜纹、质地不均匀等因素限制，力学性能变化较大。木材易燃，故防火性能差。(一)分类按树种分：1.针叶树种，纹理顺直、材质均匀、耐腐蚀、易加工，主要工程用材2.阔叶树材，树质坚硬，纹理美观，多用于装饰工程按建筑型材分类：1.原木：伐倒后经修枝后按一定长度锯断的木材。2.板材：断面宽度为厚度的3倍及3倍以上的型材。3.枋材：断面宽度不及厚度3倍的型材。按木材综合利用分为：胶合板、刨花板、硬质纤维板和贴面碎...
