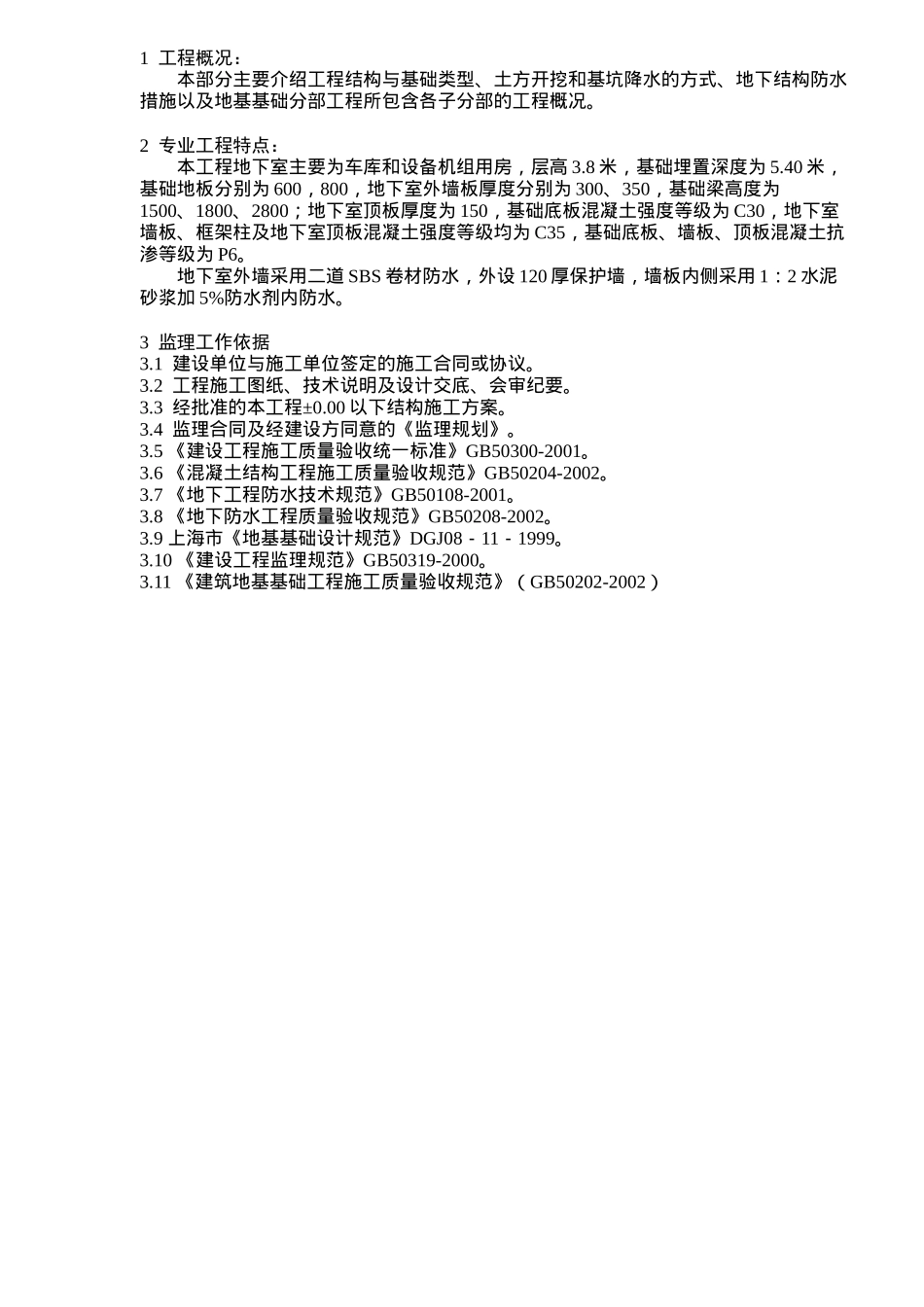

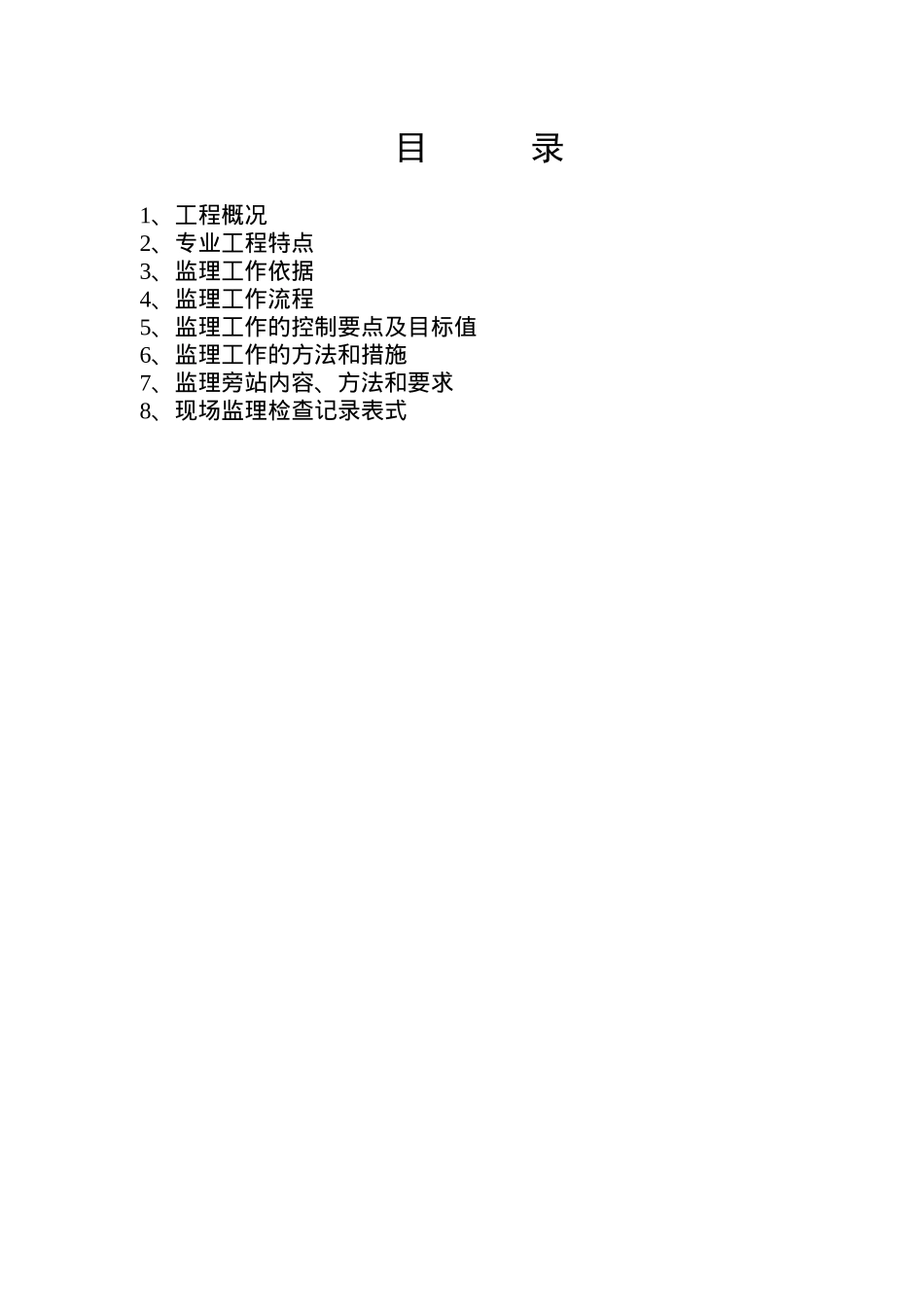

编号：工程基础工程监理实施细则编制人：批准人：批准时间：上海市xxxxxxxxxxxxxxxxxxxxxxxxxxx监理部监理项目部目录1、工程概况2、专业工程特点3、监理工作依据4、监理工作流程5、监理工作的控制要点及目标值6、监理工作的方法和措施7、监理旁站内容、方法和要求8、现场监理检查记录表式1工程概况：本部分主要介绍工程结构与基础类型、土方开挖和基坑降水的方式、地下结构防水措施以及地基基础分部工程所包含各子分部的工程概况。2专业工程特点：本工程地下室主要为车库和设备机组用房，层高3.8米，基础埋置深度为5.40米，基础地板分别为600，800，地下室外墙板厚度分别为300、350，基础梁高度为1500、1800、2800；地下室顶板厚度为150，基础底板混凝土强度等级为C30，地下室墙板、框架柱及地下室顶板混凝土强度等级均为C35，基础底板、墙板、顶板混凝土抗渗等级为P6。地下室外墙采用二道SBS卷材防水，外设120厚保护墙，墙板内侧采用1：2水泥砂浆加5%防水剂内防水。3监理工作依据3.1建设单位与施工单位签定的施工合同或协议。3.2工程施工图纸、技术说明及设计交底、会审纪要。3.3经批准的本工程±0.00以下结构施工方案。3.4监理合同及经建设方同意的《监理规划》。3.5《建设工程施工质量验收统一标准》GB50300-2001。3.6《混凝土结构工程施工质量验收规范》GB50204-2002。3.7《地下工程防水技术规范》GB50108-2001。3.8《地下防水工程质量验收规范》GB50208-2002。3.9上海市《地基基础设计规范》DGJ08－11－1999。3.10《建设工程监理规范》GB50319-2000。3.11《建筑地基基础工程施工质量验收规范》（GB50202-2002）4监理工作的流程：4.1基础监理工作总流程复核基础轴线和标高检查降水情况检查土方开挖合格地基基槽验收（业主、设计、监否检查模板支设钢筋隐蔽验收旁站砼浇筑砼分项验收合格检查砌体砌筑旁站地下防水细部构造分部工程验收和评估否是施工单位整改是旁站土方回填4.2模板工程施工质量控制工作流程：审查施工组织设计检查模板强度、刚度及支架稳定性检查构件模板形状、尺寸检查模板接缝及平整度检查模板脱模剂涂刷质量检查梁板底模的起拱高度检查预留孔、洞及预埋件位置检查砼试块强度检查拆除模板的顺序及安全保护措施4.3钢筋工程施工质量控制工作流程：审核钢筋质保资料并取样见证检查焊接设备及操作人员上岗证焊接、机械接头试件取样见证检查钢筋绑扎的规格、间距、数量尺寸检查预插柱、板钢筋位置及锚固长度检查钢筋保护层厚度办理钢筋隐蔽验收手续4.4混凝土工程施工质量控制工作流程：4.5地下防水施工质量控制工作流程：4.5.1水泥砂浆防水层：4.5.2SBS卷材防水层：5监理工作的控制要点及目标值：5.1土方工程5.1.1土方开挖：（1）土方开挖前应检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走线及弃土场。（2）施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测周围的环境变化。复核基坑轴线和坑底高程检查垫层标高、厚度、尺寸检查现场施工设备和场地布置是否符合方案要求检查砼配合比、实测坍落度检查振捣情况及砼试块制作质量检查模板稳固情况检查砼养护情况审查施工方案检查原材料质量并取证见样检查砼表面清理质量检查砂浆配比及稠度检查粉刷分层厚度及总厚度检查防水层的阴阳角检查水泥砂浆防水层养护情况审查施工方案审查施工单位资质及操作人员上岗证审查防水材料质保资料并取样见证检查墙面清理质量检查附加层粘贴质量检查防水卷材粘贴质量检查防水卷材保护层施工质量对细部构造处理进行旁站（3）临时性挖方的边坡值应符合下表的规定。土的类别∶边坡值（高宽）砂土（不包括细砂、粉砂）11.25∶～11.50∶一般性粘土硬10.75∶～11.00∶硬、塑11.00∶～11.25∶软11.50∶或更缓碎石类土充填坚硬、硬塑粘性土10.501.00∶∶充填砂土11.0011.50∶∶注：1.设计有要求时、应符合设计标准。2.如采用降水或其他加固措施，可不受本表现值，但应计算复核。3.开挖深度，对软土不应超过4m，对硬土不应超过8m。（4）土方开挖工程的质量检验标准应符合下表的规定。项序项目允许偏差或允许值检验方法柱基基坑基槽...
