成套配电柜及动力开关柜(盘)安装交底记录VIP免费

成套配电柜及动力开关柜(盘)安装交底记录_第1页
1/12

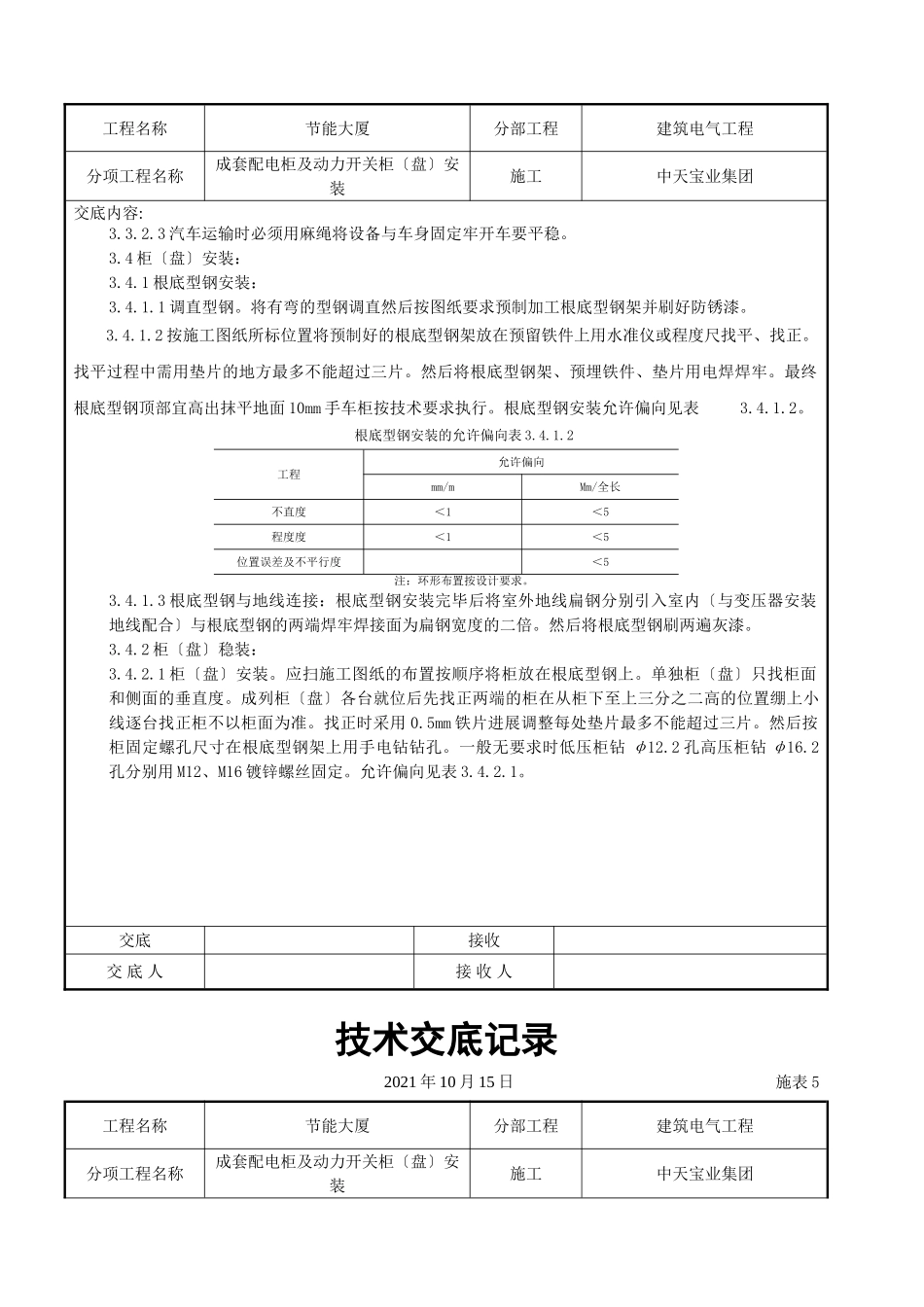

成套配电柜及动力开关柜(盘)安装交底记录_第2页
2/12
成套配电柜及动力开关柜(盘)安装交底记录_第3页
3/12
技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称成套配电柜及动力开关柜〔盘〕安装施工中天宝业集团交底内容:根据:?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于10kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜〔盘〕安装及二次回路结线。2、施工准备2.1设备及材料要求:2.1.1设备及材料均符合或部颁发现行技术符合设计要求并有出厂合格证。设备应有铭牌并注明厂家名称附件、备件齐全。2.1.2安装使用的材料:2.1.2.1型钢应无明显锈蚀并有材质证明二次结线导线应有带“长城〞标志的合格证。2.1.2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。2.1.2.3其它材料:铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软、异型塑料、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。2.2主要机具:2.2.1吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。2.2.2安装工具:台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉、搬手、钢锯、鎯头、克丝钳、改锥、电工等。2.2.3测试检验工具:水准仪、兆欧表、万用表、程度尺、试电笔、高压侧试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。2.2.4送电运行平安用具:高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称成套配电柜及动力开关柜〔盘〕安装施工中天宝业集团交底内容:2.3作业条件:2.3.1土建施工条件:2.3.1.1土建工程施工标高、尺寸、构造及埋件均符合设计要求。2.3.1.2墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。2.3.1.3室内地面工程完、场地干净、道路畅通。2.3.2施工图纸、技术资料齐全。技术、平安、消防措施落实。2.3.3设备、材料齐全并运至现场库。3、操作工艺3.1工艺流程:设备开箱检查→设备搬运→柜〔盘〕稳装→柜〔盘〕上方母带配制→柜〔盘〕二次回路结线→柜〔盘〕试验调整送电运行验收3.2设备开箱检查:3.2.1安装、供货或建立共同进展并做好检查记录。3.2.2按照设备、施工图纸及设备技术资料核对设备本体及附件、备件的规格型应符合设计图纸要求;附件、备件齐全;合格证件、技术资料、说明书齐全。3.2.3柜〔盘〕本体外观检查应无损伤及变形油漆完好无损。3.2.4柜〔盘〕检查:电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。3.3设备搬运3.3.1设备运输:由起重工作业电工配合。根据设备重量、间隔长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。3.3.2设备运输、吊装时考前须知:3.3.2.1道路要事先清理保证平整畅通。3.3.2.2设备吊点。柜〔盘〕顶部有吊环者吊索应穿在吊环内无吊环者吊索应挂在四角主要承力构造处不得将吊索吊在设备部件上。吊索的绳长应一致以防柜体变形或损坏部件。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称成套配电柜及动力开关柜〔盘〕安装施工中天宝业集团交底内容:3.3.2.3汽车运输时必须用麻绳将设备与车身固定牢开车要平稳。3.4柜〔盘〕安装:3.4.1根底型钢安装:3.4.1.1调直型钢。将有弯的型钢调直然后按图纸要求预制加工根底型钢架并刷好防锈漆。3.4.1.2按施工图纸所标位置将预制好的根底型钢架放在预留铁件上用水准仪或程度尺找平、找正。找平过程中需用垫片的地方最多不能超过三片。然后将根底型钢架、预埋铁件、垫片用电焊焊牢。最终根底型钢顶部宜高出抹平地面10mm手车柜按技术要求执行。根底型钢安装允许偏向见表3.4.1.2。根底型钢安装的允许偏向表3.4.1.2工程允许偏向mm/mMm/全长不直度<1<5程度度<1<5位置误差及不平行度<5注:环形布置按设计要求。3.4.1.3根底型钢与地线连接:根底型钢安装完毕后将室外地线扁钢分别引入室内〔与变压器安装地线配合〕与根底型钢的两端焊牢焊接面为扁钢宽度的二倍。然后将根底型钢刷两遍灰漆。3.4.2柜〔盘〕稳装:3.4.2.1柜〔盘〕安装。应扫施工图纸的布置按...
