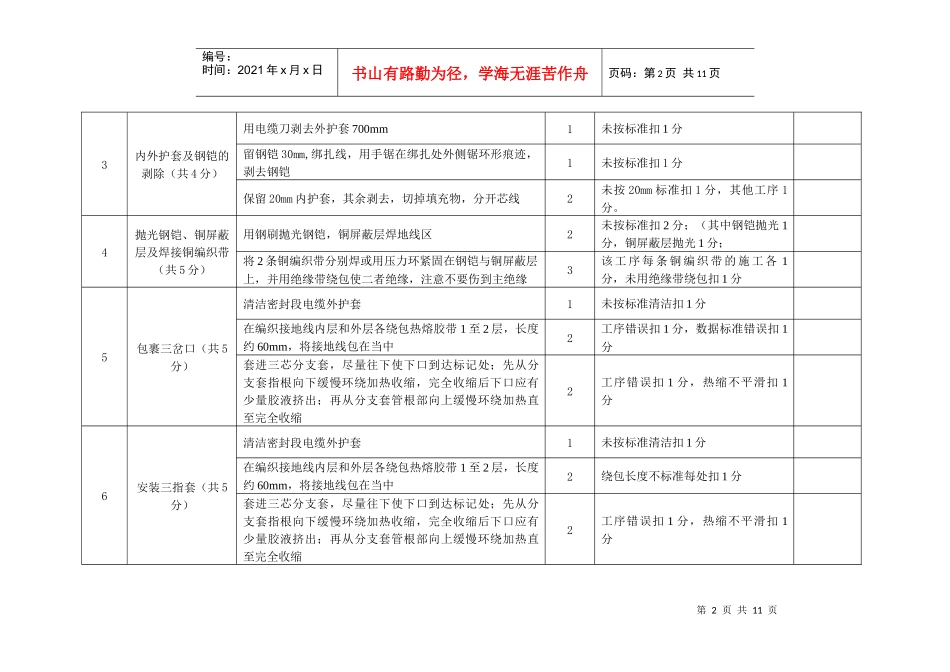

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页变电检修团体项目评分标准参赛组别及姓名:得分:比赛标准时间:150分钟比赛配分:100分比赛内容:高压户外交联聚乙烯电缆头制作说明及要求:由3人相互配合在竞赛场地现场制作材料及工器具:3×φ70规格的YJV-3.6/6KV交联聚乙烯电力电缆2m,户外热缩电缆头一套,φ70铜线鼻3个、消耗性材料(纱布、白布、焊锡丝、焊锡膏等);常用电工工具、公用工具、仪表、液化气瓶、喷枪、压线钳等。序号考试内容质量要求配分扣分标准实扣分1工器具准备,作业区布置(共3分)向工作班成员交代作业分工和安全注意事项0未进行扣1分,交待不全每处扣0.5分设备、材料完好检查11)未检查,扣1分2)进行了检查,漏设备项,扣0.5分;漏材料项,扣0.5分现场摆放整齐、有序,按三不落地原则布置现场11)摆放不整齐扣0.5分2)工器具落地扣0.5分2制作终端头前检查电缆是否合格,测绝缘电阻(共4分)用2500V兆欧表测量电缆分相对地绝缘电阻和相间绝缘电阻,电阻值不小于500兆欧2未测量绝缘扣2分,测量漏步骤每处扣1分测量完毕,每相电缆应充分放电2未放电扣2分,放电不充分扣1分第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页3内外护套及钢铠的剥除(共4分)用电缆刀剥去外护套700mm1未按标准扣1分留钢铠30mm,绑扎线,用手锯在绑扎处外侧锯环形痕迹,剥去钢铠1未按标准扣1分保留20mm内护套,其余剥去,切掉填充物,分开芯线2未按20mm标准扣1分,其他工序1分。4抛光钢铠、铜屏蔽层及焊接铜编织带(共5分)用钢刷抛光钢铠,铜屏蔽层焊地线区2未按标准扣2分;(其中钢铠抛光1分,铜屏蔽层抛光1分;将2条铜编织带分别焊或用压力环紧固在钢铠与铜屏蔽层上,并用绝缘带绕包使二者绝缘,注意不要伤到主绝缘3该工序每条铜编织带的施工各1分,未用绝缘带绕包扣1分5包裹三岔口(共5分)清洁密封段电缆外护套1未按标准清洁扣1分在编织接地线内层和外层各绕包热熔胶带1至2层,长度约60mm,将接地线包在当中2工序错误扣1分,数据标准错误扣1分套进三芯分支套,尽量往下使下口到达标记处;先从分支套指根向下缓慢环绕加热收缩,完全收缩后下口应有少量胶液挤出;再从分支套管根部向上缓慢环绕加热直至完全收缩2工序错误扣1分,热缩不平滑扣1分6安装三指套(共5分)清洁密封段电缆外护套1未按标准清洁扣1分在编织接地线内层和外层各绕包热熔胶带1至2层,长度约60mm,将接地线包在当中2绕包长度不标准每处扣1分套进三芯分支套,尽量往下使下口到达标记处;先从分支套指根向下缓慢环绕加热收缩,完全收缩后下口应有少量胶液挤出;再从分支套管根部向上缓慢环绕加热直至完全收缩2工序错误扣1分,热缩不平滑扣1分第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页7铜屏蔽层及半导电层开剥(共8分)分支套手指端部向上量40mm为铜带屏蔽切断处,保留40mm铜带屏蔽层,其余剥除1保留长度不标准扣1分从铜带屏蔽层量取20mm半导电层保留,其余剥除,注意不要伤损主绝缘7保留长度不标准扣1分,伤损主绝缘扣6分8清洁主绝缘及铜屏蔽、半导体层,最后安装应力管(共5分)清洁半导电层和铜屏蔽带表面,清洁线芯绝缘表面1未达到标准或漏清洁扣1分套入应力控制管、应力控制管下端与分支套手指上端相距20mm。用微弱火焰给应力控制管自上而下环绕加热,使其收缩;在应力控制管上端包绕自粘带,使其平滑过渡;3应力管套入不标准扣1分,热缩不平滑过渡扣1分,未包绕自粘带扣1分确保绝缘表面没有碳迹1未达到标准或漏清洁扣1分9安装绝缘套管(共9分)清洁线芯绝缘表面,应力控制管及分支套表面,在分支套手指部和接线端子根部,包绕热熔胶带3未清洁扣1分,未包绕热熔胶带扣2分,已包绕热熔胶带但不达标准扣1分套入热收缩管,热收缩管下部与分支套手指部搭接20mm,用弱火焰自下而上环绕加热收缩3热收缩管与分支套手指部搭接不标准扣1分,使用火焰方法不正确扣2分热收缩时严格按标准程序进行,严禁热收缩管两端受热变形。完全收缩后管口应有少量胶液挤出3热收缩时...
