屋面防水层工程VIP免费

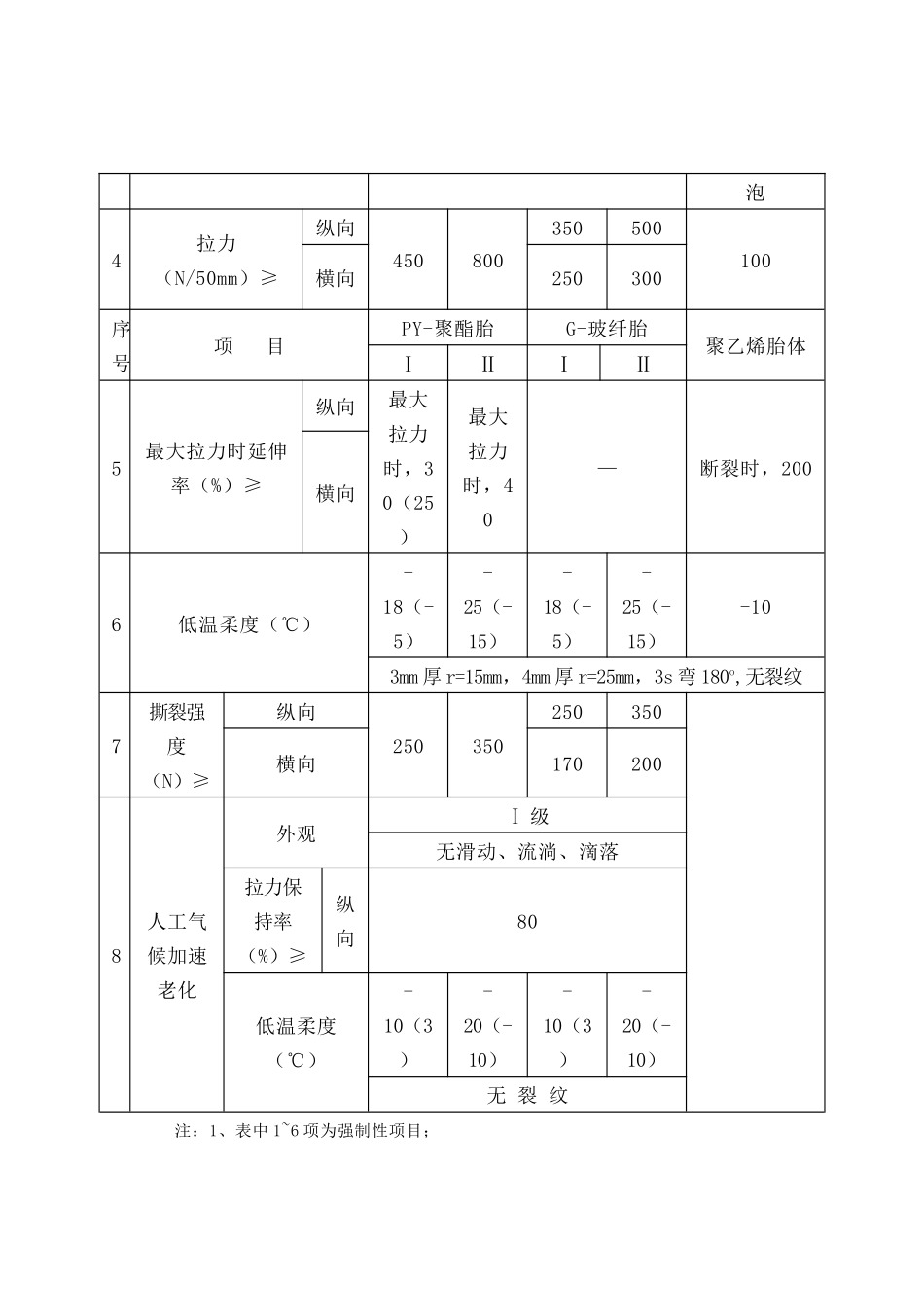

屋面防水层工程（高聚物改性沥青防水卷材）一、基本规定1、采用热熔法施工的改性沥青卷材，其厚度不得小于3mm，防止操作中熔透。2、卷材表面热熔应立即滚铺，卷材下面的空气应排尽，并滚压粘结牢固，不得空鼓。3、采用满粘法施工，搭接长度短边100mm，长边80mm；采用空铺、点粘、条粘法施工，搭接长度短边、长边均为100mm，其误差不得大于10mm。二、材料要求1、高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材；常用的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。⑴.高聚物改性沥青防水卷材规格，见表2-1。高聚物改性沥青防水卷材规格表表2-1厚度（mm）宽度（mm）长度（mm）要求SBSAPP2.0≥10001515热熔施工，卷材厚度不得小于3mm3.0≥100010104.0≥10007.510、7.5⑵.高聚物改性沥青防水卷材的外观质量和技术性能应符合表2-2、表2-3的要求。高聚物改性沥青防水卷材外观质量表2-2项目质量要求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许撒布材料粒度、颜色均匀每卷材料的接头不超过1处，较短的一般不应小于2500mm，接头处应加长150mm高聚物改性沥青防水卷材技术性能（SBS及APP沥青卷材）表2-2序号项目PY-聚酯胎G-玻纤胎聚乙烯胎体ⅠⅡⅠⅡ1可溶物含（g/m2）≥2mm—13003mm21004mm29002不透水性压力（MPa）≥0.30.20.30.3保持时间（min）≥303耐热度（℃）90（110）105（130）90（110）105（130）90无流动、流淌、滴落无流动、起泡4拉力（N/50mm）≥纵向450800350500100横向250300序号项目PY-聚酯胎G-玻纤胎聚乙烯胎体ⅠⅡⅠⅡ5最大拉力时延伸率（%）≥纵向最大拉力时，30（25）最大拉力时，40—断裂时，200横向6低温柔度（℃）-18（-5）-25（-15）-18（-5）-25（-15）-103mm厚r=15mm，4mm厚r=25mm，3s弯180o,无裂纹7撕裂强度（N）≥纵向250350250350横向1702008人工气候加速老化外观Ⅰ级无滑动、流淌、滴落拉力保持率（%）≥纵向80低温柔度（℃）-10（3）-20（-10）-10（3）-20（-10）无裂纹注：1、表中1~6项为强制性项目；2、APP卷材当耐热度需要超过130℃时，该指标可由供需双方商定，可单独生产；3、表中（）内数字只适用于APP沥青卷材。2、配套材料：⑴.氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。⑵.橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。⑶.保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。⑷.70号汽油，用于清洗受污染的部分。三、主要机具1、电动搅拌机、高压吹风机、自动热风焊接机。2、喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。四、作业条件1、施工前审核图纸，对工人进行交底；屋面防水必须由有资质的专业队施工，作业人员应持证上岗。2、防水层的基层表面应将尘土、杂物等清理干净；表面必须平整、坚实、干燥。干燥程度的简易检测方法：将1m2卷材平铺在找平层上，静置3~4h后掀开检查，找平层覆盖部位与卷材上未见水印，即可。3、找平层与突出屋面的物体（如女儿墙、烟囱等）相连的阴角，应抹成光滑的小圆角；找平层与檐口、排水沟等相连的转角，应抹成光滑一致的圆弧形。4、出屋面的各种管、避雷设施施工完毕，会同相关工长、质检员进行交接验收，合格后填写交接验收记录单；基层已做完隐蔽工程验收。5、遇雨天、雪天及五级风及其以上必须停止作业。五、关键要求1、材料的关键要求：⑴.材料（含配套材料）的品种、规格、性能必须符合设计及规范要求，以不透水性、拉力、延伸率、低温柔度、耐热度等指标控制。⑵.卷材厚度不小于3mm。2、技术关键要求：⑴.基层坡度必须符合设计要求，阴阳角应做成R=30~50mm的圆弧（阳角可为R=30mm）。⑵.基层表面干燥。3、质量关键要求：⑴.卷材搭接及封边是关键，搭接长度必须按指导书要求；每层封边必须逐层检查验收无误后方可施工上一层。⑵.掌握好火焰加热器与卷材加热的距离，以及熔化的温度。⑶.女儿墙、水落...
