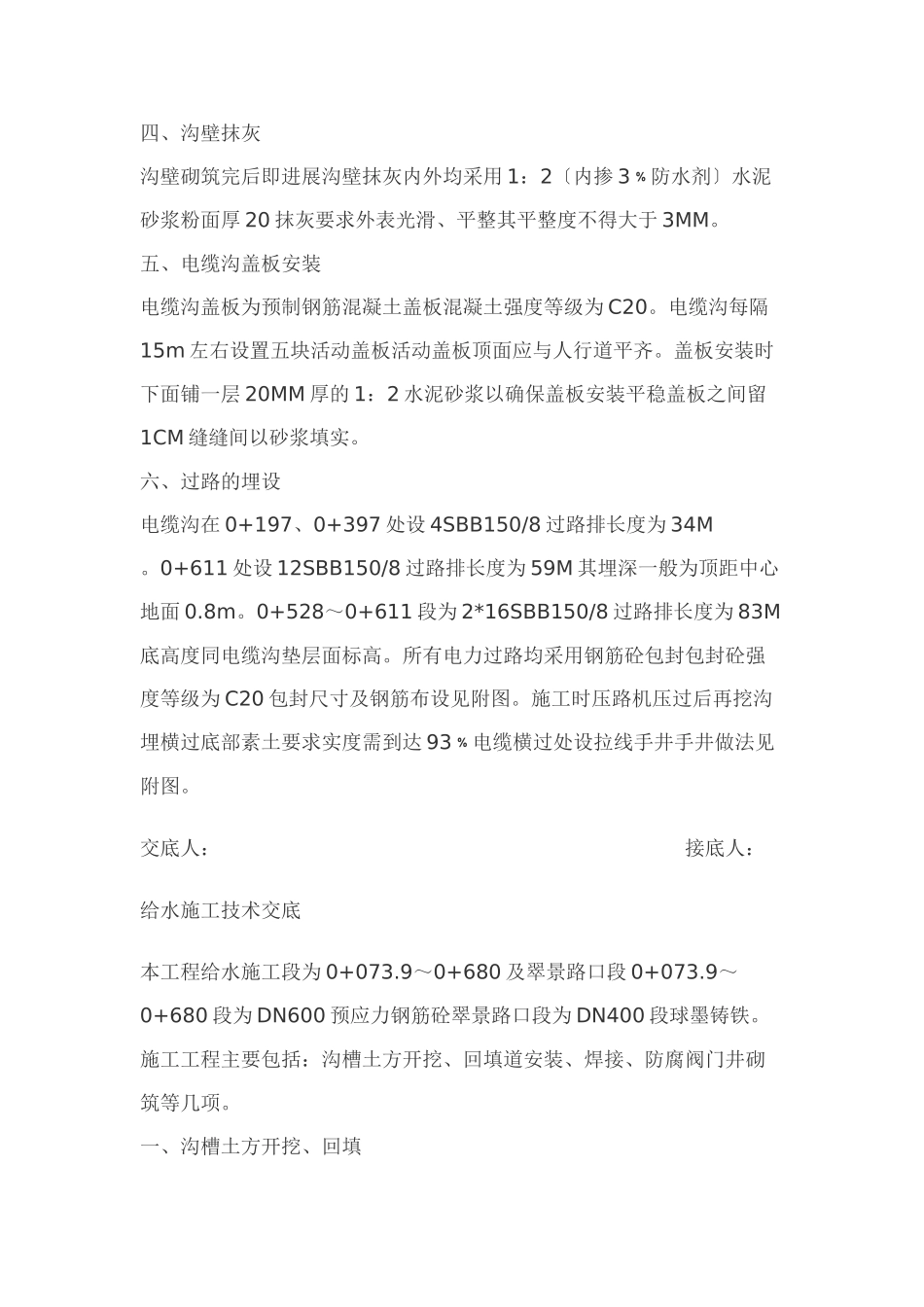

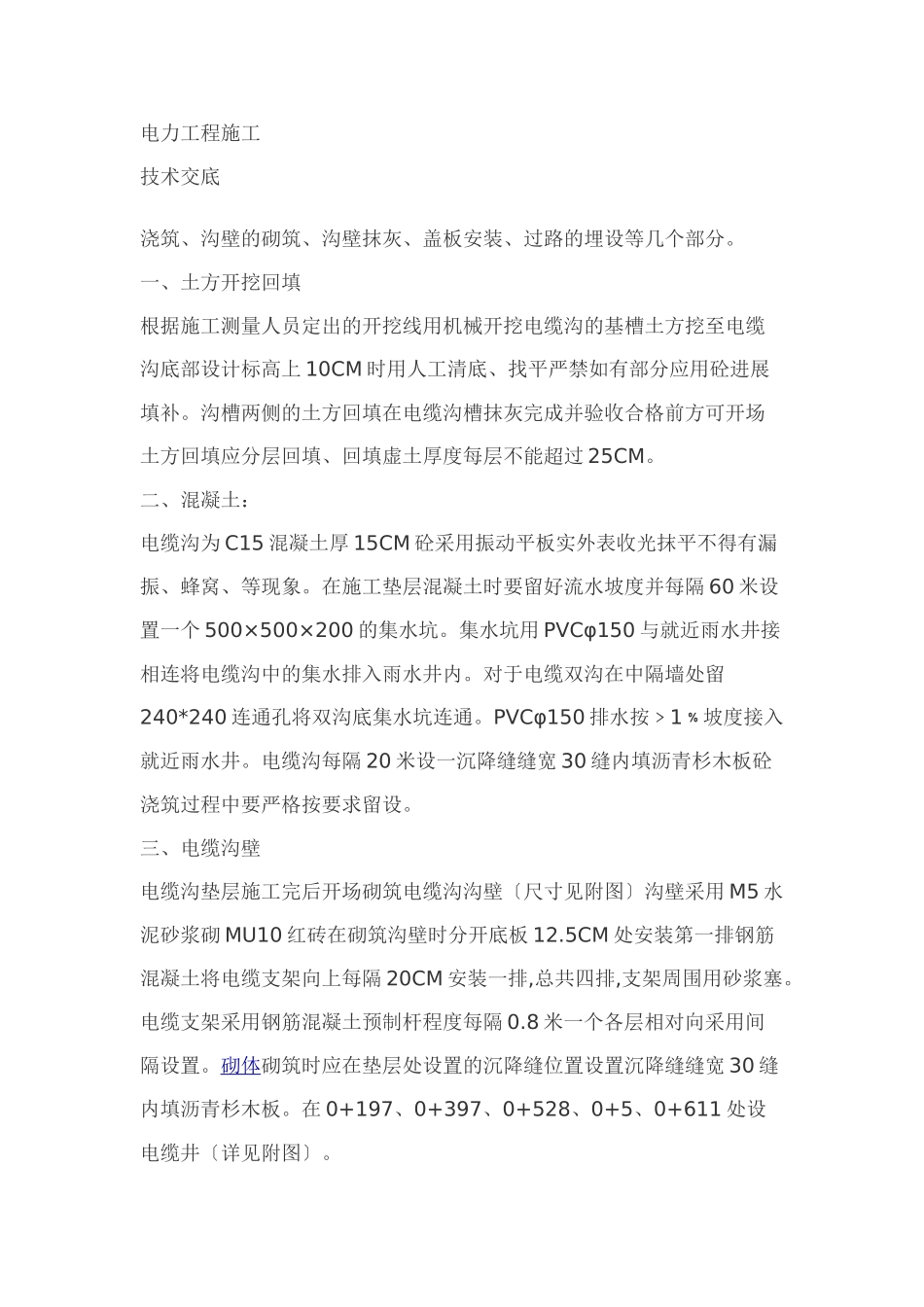

电力工程施工技术交底浇筑、沟壁的砌筑、沟壁抹灰、盖板安装、过路的埋设等几个部分。一、土方开挖回填根据施工测量人员定出的开挖线用机械开挖电缆沟的基槽土方挖至电缆沟底部设计标高上10CM时用人工清底、找平严禁如有部分应用砼进展填补。沟槽两侧的土方回填在电缆沟槽抹灰完成并验收合格前方可开场土方回填应分层回填、回填虚土厚度每层不能超过25CM。二、混凝土：电缆沟为C15混凝土厚15CM砼采用振动平板实外表收光抹平不得有漏振、蜂窝、等现象。在施工垫层混凝土时要留好流水坡度并每隔60米设置一个500×500×200的集水坑。集水坑用PVCφ150与就近雨水井接相连将电缆沟中的集水排入雨水井内。对于电缆双沟在中隔墙处留240*240连通孔将双沟底集水坑连通。PVCφ150排水按﹥1﹪坡度接入就近雨水井。电缆沟每隔20米设一沉降缝缝宽30缝内填沥青杉木板砼浇筑过程中要严格按要求留设。三、电缆沟壁电缆沟垫层施工完后开场砌筑电缆沟沟壁〔尺寸见附图〕沟壁采用M5水泥砂浆砌MU10红砖在砌筑沟壁时分开底板12.5CM处安装第一排钢筋混凝土将电缆支架向上每隔20CM安装一排,总共四排,支架周围用砂浆塞。电缆支架采用钢筋混凝土预制杆程度每隔0.8米一个各层相对向采用间隔设置。砌体砌筑时应在垫层处设置的沉降缝位置设置沉降缝缝宽30缝内填沥青杉木板。在0+197、0+397、0+528、0+5、0+611处设电缆井〔详见附图〕。四、沟壁抹灰沟壁砌筑完后即进展沟壁抹灰内外均采用1：2〔内掺3﹪防水剂〕水泥砂浆粉面厚20抹灰要求外表光滑、平整其平整度不得大于3MM。五、电缆沟盖板安装电缆沟盖板为预制钢筋混凝土盖板混凝土强度等级为C20。电缆沟每隔15m左右设置五块活动盖板活动盖板顶面应与人行道平齐。盖板安装时下面铺一层20MM厚的1：2水泥砂浆以确保盖板安装平稳盖板之间留1CM缝缝间以砂浆填实。六、过路的埋设电缆沟在0+197、0+397处设4SBB150/8过路排长度为34M。0+611处设12SBB150/8过路排长度为59M其埋深一般为顶距中心地面0.8m。0+528～0+611段为2*16SBB150/8过路排长度为83M底高度同电缆沟垫层面标高。所有电力过路均采用钢筋砼包封包封砼强度等级为C20包封尺寸及钢筋布设见附图。施工时压路机压过后再挖沟埋横过底部素土要求实度需到达93﹪电缆横过处设拉线手井手井做法见附图。交底人：接底人：给水施工技术交底本工程给水施工段为0+073.9～0+680及翠景路口段0+073.9～0+680段为DN600预应力钢筋砼翠景路口段为DN400段球墨铸铁。施工工程主要包括：沟槽土方开挖、回填道安装、焊接、防腐阀门井砌筑等几项。一、沟槽土方开挖、回填给水沟槽开挖待填方段施工完毕且沉降稳定后开场进展。开挖采用机械开挖至设计标高上15CM余下部分采用人工清基找平。在填方段开挖应根据情况考虑适当放坡在原状土段由于开挖深度不大可不考虑放坡。沟槽开挖长度应根据道安装速度及天气情况进展适当控制以防止长时间晾槽和雨水泡槽。给水安装后除口外其它部分应及时回填顶上回填高度不应小于50CM。待道试压合格后要及时回填其余部分。回填土在槽底至顶上50CM范围内不得含有机物、大于5CM的砖、石等硬块。回填土应分层回填每一层的虚铺厚度不应大于25CM。二、道安装、防腐道采用吊车下下前应根据所下段沟槽的深度、土质等情况确定吊车距槽边的间隔材的堆放位置及其它配合事宜。吊车进出道路应事先进展平整去除障碍。吊车下时应有专人指挥指挥人员必须熟悉机械吊装的有关平安操作规程及指挥信在吊装过程中指挥人员应精集中；吊车和槽下工作人员必须听从指挥。绑时要找好重心以使起吊平稳。子起吊速度应均匀回转应平稳下落应低速轻放不得忽快忽慢和突然制动。安装前应检查道有无露筋空鼓蜂窝、裂纹等对于有的材坚决不能下槽安装。接口前应将承口和插口外部的泥土脏物清刷干净在插口端套上胶圈胶圈应保持平正、无扭曲。安装接口时顶、拉速度应缓慢并应有专人胶圈滚入情况如发现滚入不匀应停顿顶拉用錾子调整好胶圈位置后再继续顶拉使胶圈到达承插口预定的位置。法兰接口前应对法兰盘、螺栓及螺母进展检查。法兰盘面应平整无裂纹封面上不得有斑疤、砂眼及辐射状沟纹。螺孔位置应准确螺母端部应平整螺栓螺母丝一致丝扣不乱...
