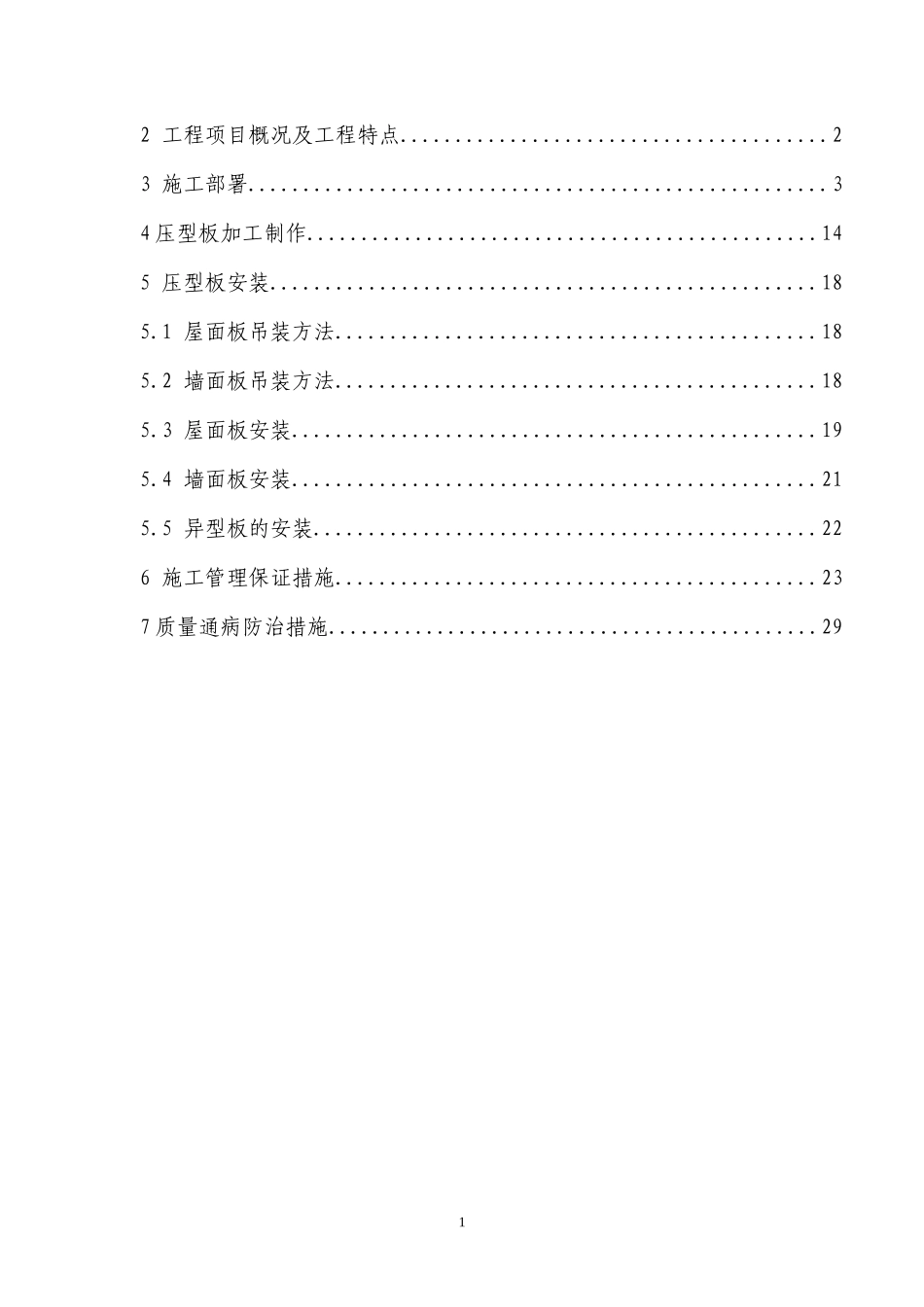

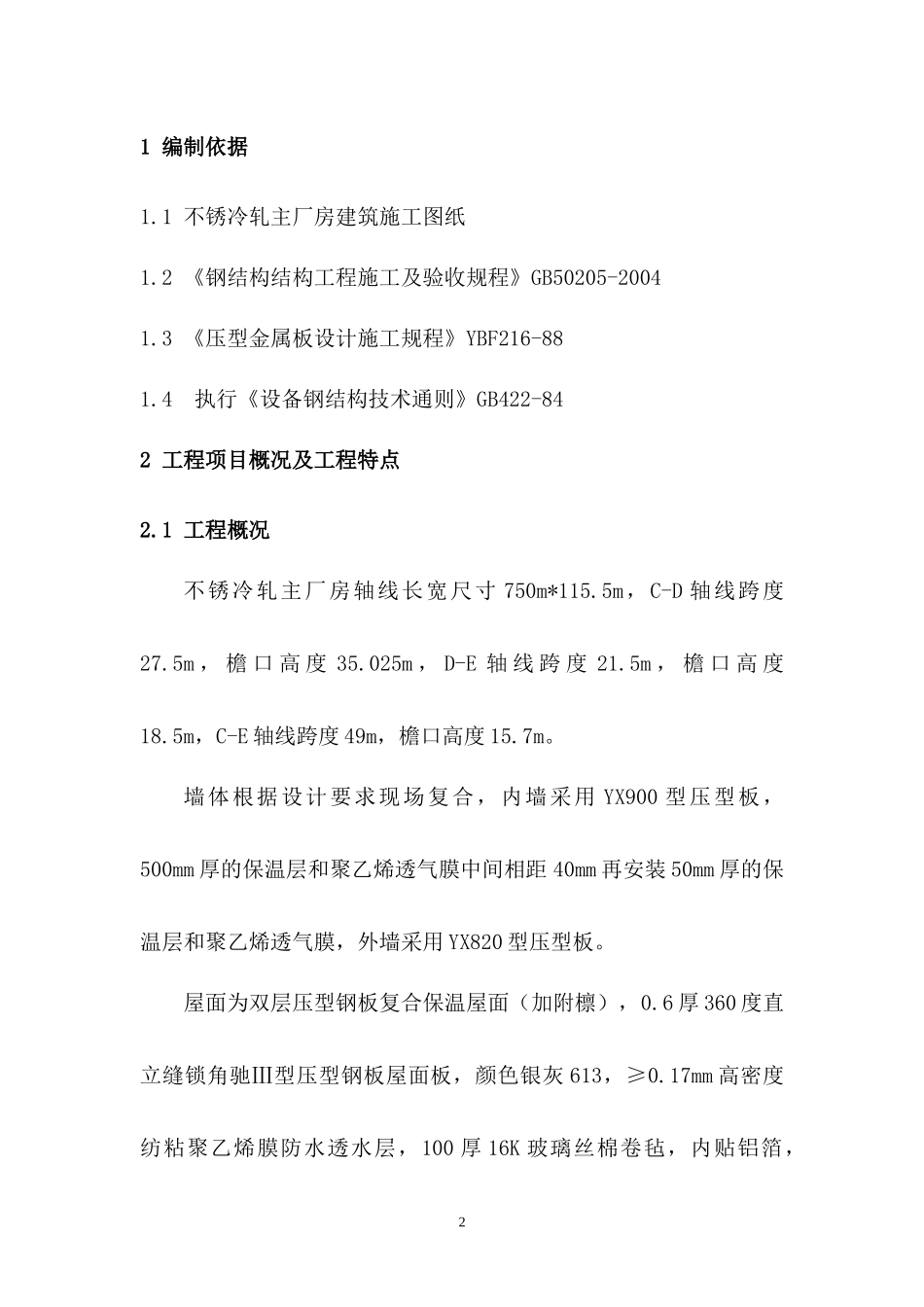

不锈钢主厂房压型板封闭工程施工方案中冶天工集团有限公司2013年5月目录1编制依据.....................................................22工程项目概况及工程特点.......................................23施工部署.....................................................34压型板加工制作...............................................145压型板安装..................................................185.1屋面板吊装方法............................................185.2墙面板吊装方法............................................185.3屋面板安装................................................195.4墙面板安装................................................215.5异型板的安装..............................................226施工管理保证措施............................................237质量通病防治措施.............................................2911编制依据1.1不锈冷轧主厂房建筑施工图纸1.2《钢结构结构工程施工及验收规程》GB50205-20041.3《压型金属板设计施工规程》YBF216-881.4执行《设备钢结构技术通则》GB422-842工程项目概况及工程特点2.1工程概况不锈冷轧主厂房轴线长宽尺寸750m*115.5m，C-D轴线跨度27.5m，檐口高度35.025m，D-E轴线跨度21.5m，檐口高度18.5m，C-E轴线跨度49m，檐口高度15.7m。墙体根据设计要求现场复合，内墙采用YX900型压型板，500mm厚的保温层和聚乙烯透气膜中间相距40mm再安装50mm厚的保温层和聚乙烯透气膜，外墙采用YX820型压型板。屋面为双层压型钢板复合保温屋面（加附檩），0.6厚360度直立缝锁角驰Ⅲ型压型钢板屋面板，颜色银灰613，≥0.17mm高密度纺粘聚乙烯膜防水透水层，100厚16K玻璃丝棉卷毡，内贴铝箔，20.8厚YX76-344-688型压型钢板底板，450高工字钢檩条。2.2工程特点本工程为大型冶金工业建筑，跨度大、安装高度高。墙面檩条均为工字钢成品型钢，壁厚较厚，固定压型板较困难，施工对象压型板量大，尺寸超长，厂房高，吊运、安装难度大，施工人员安全保证系数要求较高。场地紧张，土建结构专业并行施工，压型板施工占地面积大，须合理安排施工用地。工序配合、衔接密切也是本工程显著特点，机动灵活布署施工机械和安排劳动力，要有一定的应对能力。3施工部署3.1施工技术准备3.1.1压型板制作场地布置因采用现场压板，需业主提供两块压型板制作场地长50m宽30m，分别位于厂房4轴和18轴的东侧，该场地主要用于厂房墙面压型板和屋面压型板底板的制作，采用C15泵送混凝土硬化，硬化3厚度100mm，场地四周采用DN48mm钢管进行围挡，并采用密目网封闭。详见《压型板制作场地及脚手架平台平面布置图》3.1.2吊筐的制作制作大吊筐（15m*0.8m*0.8m）一个，采用DN48mm，d=4mm无缝钢管和L63*6角钢焊接组成，将制作好的屋面压型板底板放于大吊筐内，使用吊车将吊框吊至屋顶，用于屋面板吊运、安装，见附图。制作小吊筐（1.5m*0.8m*0.8m）6个，采用角钢L63*6焊接组成，分成两组，厂房长方向两侧各布置一组吊筐，每组的三个吊框位于同一竖直方向，进行墙面压型板的安装，见附图，453.1.3厂房两侧墙顶处各布置一个水平方向可移动的定滑轮，选用5吨卷扬机2台，卷扬滑轮固定支架8个，用于墙面材料的吊运。为便于工人上下和安全考虑，需制作6个带有护笼的钢爬梯，爬梯及护笼长40m，爬梯材料选用DN20mm，d=4mm钢管焊接组成，护笼采用-40*4扁钢焊接组成。如下图所示:678第9页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共30页3.1.4.脚手架平台的布置与搭设本工程共搭设两个脚手架操作平台用于屋面双层压型板顶板的制作安装，两个操作平台分别搭设在厂房4轴和18轴东侧，搭设高度分别为35m、18.5m。脚手架平台的具体布置位置见《压型板制作场地及脚手架平台平面布置图》由于本屋面板工程长度方向为整体施工，施工作业面位于高空，作业处于大面积的临空，根据设计要求，本工程屋面系统不允许搭接，彩钢板长度较长，为便于施工和保证质量，需要将压板机和制作屋面板的原材料卷板安装在屋架每个分...
