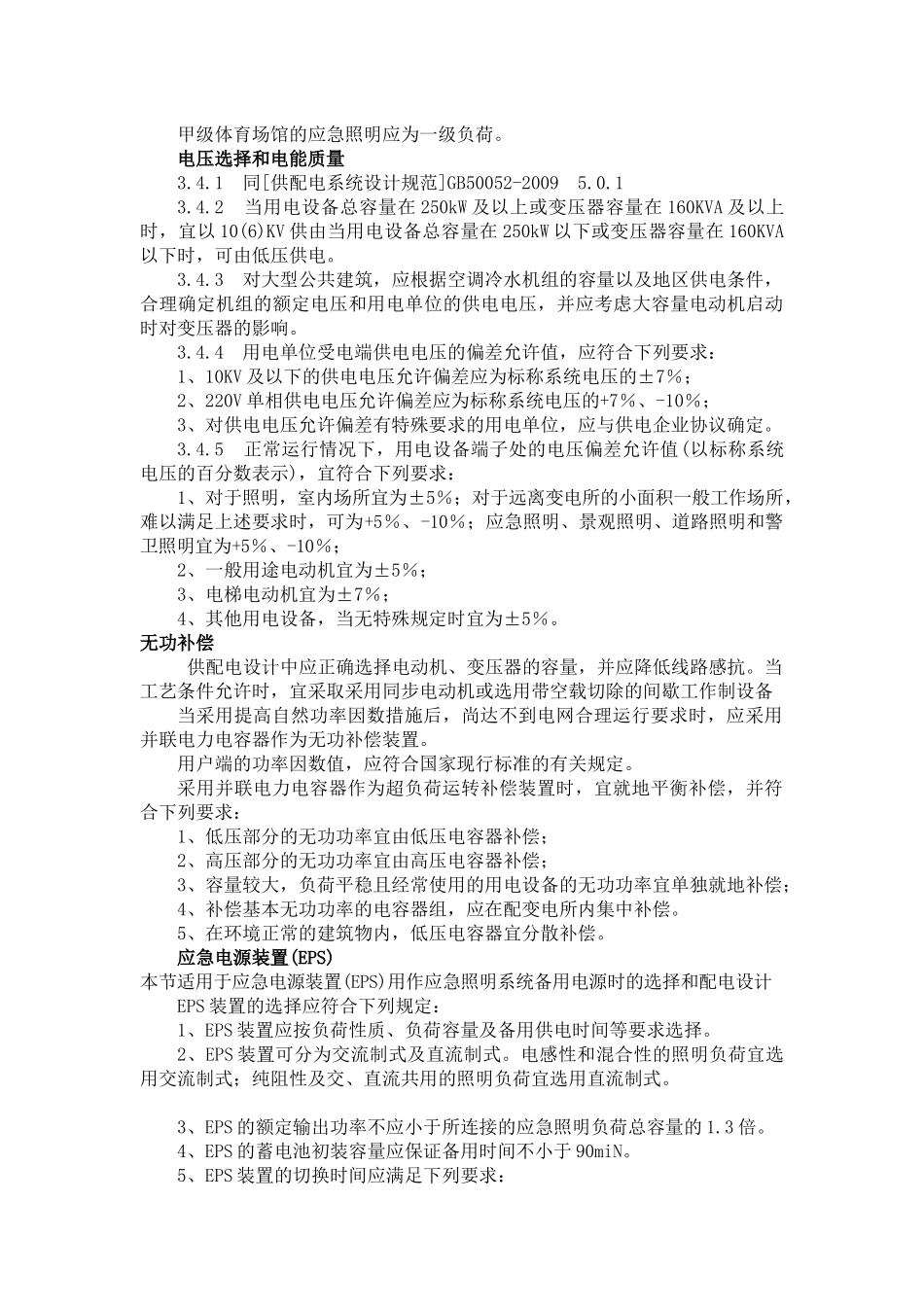

建筑电气洛阳理工学院工程管理系房地产经营与估价专业胡举Z09085823建筑电气在现代飞速发展的科学技术的影响之下,人们也提高了对生活环境、工作环境的要求,智能建筑电气设计便是在这种要求之下而诞生的。建筑电气化是现代建筑的基本特征之一，电和气给人们的生活带来了许多方便，使人们的生活进入了自动化和智能化，电和气可谓是现代建筑的灵魂。一、供电和配电系统现代建筑基本上都是以电作为动力的。由于发电厂大都距离负荷中心较远，从发电厂到用户只有通过输电线路和变电系统，才能把电能输送给用户。为了提高供电的可靠性和实现经济运行，常将许多发电厂和电力网连接在一起并联运行组成了电力系统。1.配电系统——由各变电站(发电厂)10(6)kV出线母线侧刀闸开始至公用配电变压器二次侧出线套管为止，及10(6)kV高压用户的高压设备与供电部门的产权分界点为止范围内所构成的配电网络。2.配电系统设备(1)配电系统变电站设备——包括从变电站(发电厂)10(6)kV母线侧出线刀闸算起，至下述各连接点为止的所有中间设备。即：当以架空线路出线时，至出线终端杆塔引连线为止；当以电缆线路出线的架空线路时，至出线终端杆塔电缆头搭头为止；当以电缆出线的长距离电缆线路时，至变电站(发电厂)开关柜下部出线隔离开关与电缆头连接点为止。(2)线路设备——由变电站(发电厂)10(6)kV出线杆塔或出线电缆头搭头至用户用电配电变压器二次侧出线套管或用户高压设备引连线搭头为止所连接的中间设备。(3)电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成影响的程度进行分级，并应符合下列规定符合下列情况之一时，应为一级负荷：1)中断供电将造成人身伤害时。2)中断供电将在经济上造成重大损失时。3)中断供电将影响重要用电单位的正常工作。符合下列情况之一时，应为二级负荷：1)中断供电将在经济上造成较大损失时。2)中断供电将影响较重要用电单位的正常工作。民用建筑中消防用电的负荷等级，应符合下列规定：1、一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的防火卷帘及门窗以及阀门等消防用电应为一级负荷，二类高层民用建筑内的上述消防用电应为二级负荷；2、特、甲等剧场，本条1款所列的消防用电应为一级负荷，乙、丙等剧场应为二级负荷；3、特级体育场馆的应急照明为一级负荷中的特别重要负荷；甲级体育场馆的应急照明应为一级负荷。电压选择和电能质量3.4.1同[供配电系统设计规范]GB50052-20095.0.13.4.2当用电设备总容量在250kW及以上或变压器容量在160KVA及以上时，宜以10(6)KV供由当用电设备总容量在250kW以下或变压器容量在160KVA以下时，可由低压供电。3.4.3对大型公共建筑，应根据空调冷水机组的容量以及地区供电条件，合理确定机组的额定电压和用电单位的供电电压，并应考虑大容量电动机启动时对变压器的影响。3.4.4用电单位受电端供电电压的偏差允许值，应符合下列要求：1、10KV及以下的供电电压允许偏差应为标称系统电压的±7％；2、220V单相供电电压允许偏差应为标称系统电压的+7％、-10％；3、对供电电压允许偏差有特殊要求的用电单位，应与供电企业协议确定。3.4.5正常运行情况下，用电设备端子处的电压偏差允许值(以标称系统电压的百分数表示)，宜符合下列要求：1、对于照明，室内场所宜为±5％；对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为+5％、-10％；应急照明、景观照明、道路照明和警卫照明宜为+5％、-10％；2、一般用途电动机宜为±5％；3、电梯电动机宜为±7％；4、其他用电设备，当无特殊规定时宜为±5％。无功补偿供配电设计中应正确选择电动机、变压器的容量，并应降低线路感抗。当工艺条件允许时，宜采取采用同步电动机或选用带空载切除的间歇工作制设备当采用提高自然功率因数措施后，尚达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置。用户端的功率因数值，应符合国家现行标准的有关规定。采用并联电力电容器作为超负荷运转补偿装置时，宜就地平衡补偿，并符合下列要求：1、低压...
