发电厂及变电站电气设备第1章VIP免费

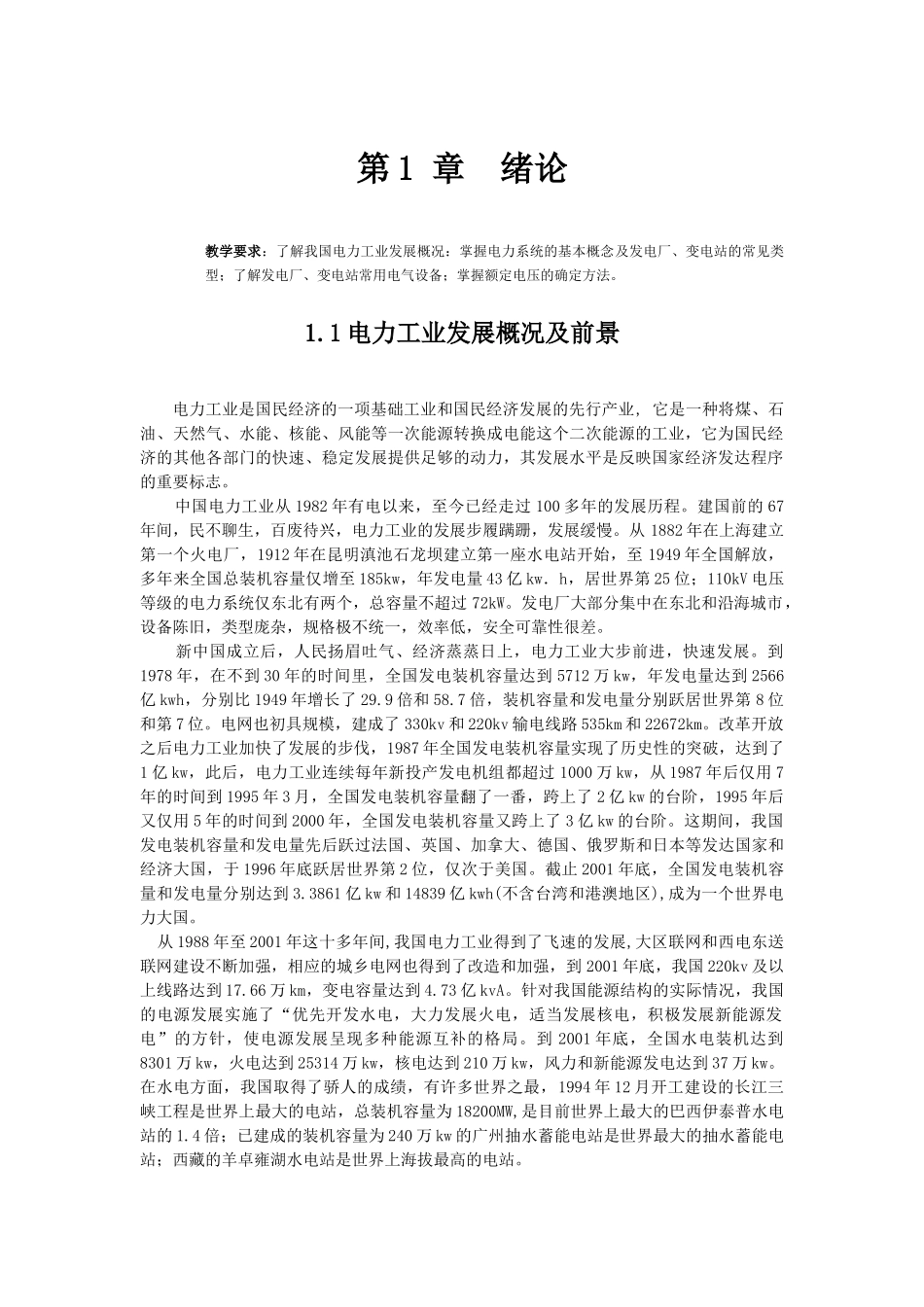

第1章绪论教学要求：了解我国电力工业发展概况：掌握电力系统的基本概念及发电厂、变电站的常见类型；了解发电厂、变电站常用电气设备；掌握额定电压的确定方法。1.1电力工业发展概况及前景电力工业是国民经济的一项基础工业和国民经济发展的先行产业,它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门的快速、稳定发展提供足够的动力，其发展水平是反映国家经济发达程序的重要标志。中国电力工业从1982年有电以来，至今已经走过100多年的发展历程。建国前的67年间，民不聊生，百废待兴，电力工业的发展步履蹒跚，发展缓慢。从1882年在上海建立第一个火电厂，1912年在昆明滇池石龙坝建立第一座水电站开始，至1949年全国解放，多年来全国总装机容量仅增至185kw，年发电量43亿kw．h，居世界第25位；110kV电压等级的电力系统仅东北有两个，总容量不超过72kW。发电厂大部分集中在东北和沿海城市，设备陈旧，类型庞杂，规格极不统一，效率低，安全可靠性很差。新中国成立后，人民扬眉吐气、经济蒸蒸日上，电力工业大步前进，快速发展。到1978年，在不到30年的时间里，全国发电装机容量达到5712万kw，年发电量达到2566亿kwh，分别比1949年增长了29.9倍和58.7倍，装机容量和发电量分别跃居世界第8位和第7位。电网也初具规模，建成了330kv和220kv输电线路535km和22672km。改革开放之后电力工业加快了发展的步伐，1987年全国发电装机容量实现了历史性的突破，达到了1亿kw，此后，电力工业连续每年新投产发电机组都超过1000万kw，从1987年后仅用7年的时间到1995年3月，全国发电装机容量翻了一番，跨上了2亿kw的台阶，1995年后又仅用5年的时间到2000年，全国发电装机容量又跨上了3亿kw的台阶。这期间，我国发电装机容量和发电量先后跃过法国、英国、加拿大、德国、俄罗斯和日本等发达国家和经济大国，于1996年底跃居世界第2位，仅次于美国。截止2001年底，全国发电装机容量和发电量分别达到3.3861亿kw和14839亿kwh(不含台湾和港澳地区),成为一个世界电力大国。从1988年至2001年这十多年间,我国电力工业得到了飞速的发展,大区联网和西电东送联网建设不断加强，相应的城乡电网也得到了改造和加强，到2001年底，我国220kv及以上线路达到17.66万km，变电容量达到4.73亿kvA。针对我国能源结构的实际情况，我国的电源发展实施了“优先开发水电，大力发展火电，适当发展核电，积极发展新能源发电”的方针，使电源发展呈现多种能源互补的格局。到2001年底，全国水电装机达到8301万kw，火电达到25314万kw，核电达到210万kw，风力和新能源发电达到37万kw。在水电方面，我国取得了骄人的成绩，有许多世界之最，1994年12月开工建设的长江三峡工程是世界上最大的电站，总装机容量为18200MW,是目前世界上最大的巴西伊泰普水电站的1.4倍；已建成的装机容量为240万kw的广州抽水蓄能电站是世界最大的抽水蓄能电站；西藏的羊卓雍湖水电站是世界上海拔最高的电站。目前，我国电力工业已开始进入“大机组”、“大电网”、“超高压”、“高自动化”的发展新阶段，科技水平不断提高,调度自动化、光纤通信、计算机控制等高新技术，已在电力系统中得到了广泛应用。现在,我国已经掌握了先进的30万kw，50万kw和超临界60万kw火电机组、100万kw级核电机组和500kV交直流输变电工程的设计、施工、调试和运行技术，掌握了180m级的各类大坝的筑坝技术，大型电站的设计，施工技术；各大电网的计算机监控调度系统进入实用化阶段，电网运行和调度实现了自动化，现代化。展望21世纪的中国电力，我们坚信：中国电力工业必将展现更加美好的前景，中国一定能够成为世界电力强国。1.2电力系统基本概念1.2.1电力系统为了提高供电的可靠性和经济性，目前广泛地将分散于各地区的众多发电厂用电力网连接起来并联工作，以期实现大容量、远距离的输送，将电能输送到远方的电力负荷中心这些由发电厂、升压变电所、输电线路、降压变电所及电力用户所组成的统一整体，称为电力系统。电力系统加上带动发电机转动的动力装置构成的整体称为动力系统。其中，由各类升压变电所、输电线...
