单层21米高厂房钢结构施工方案VIP免费

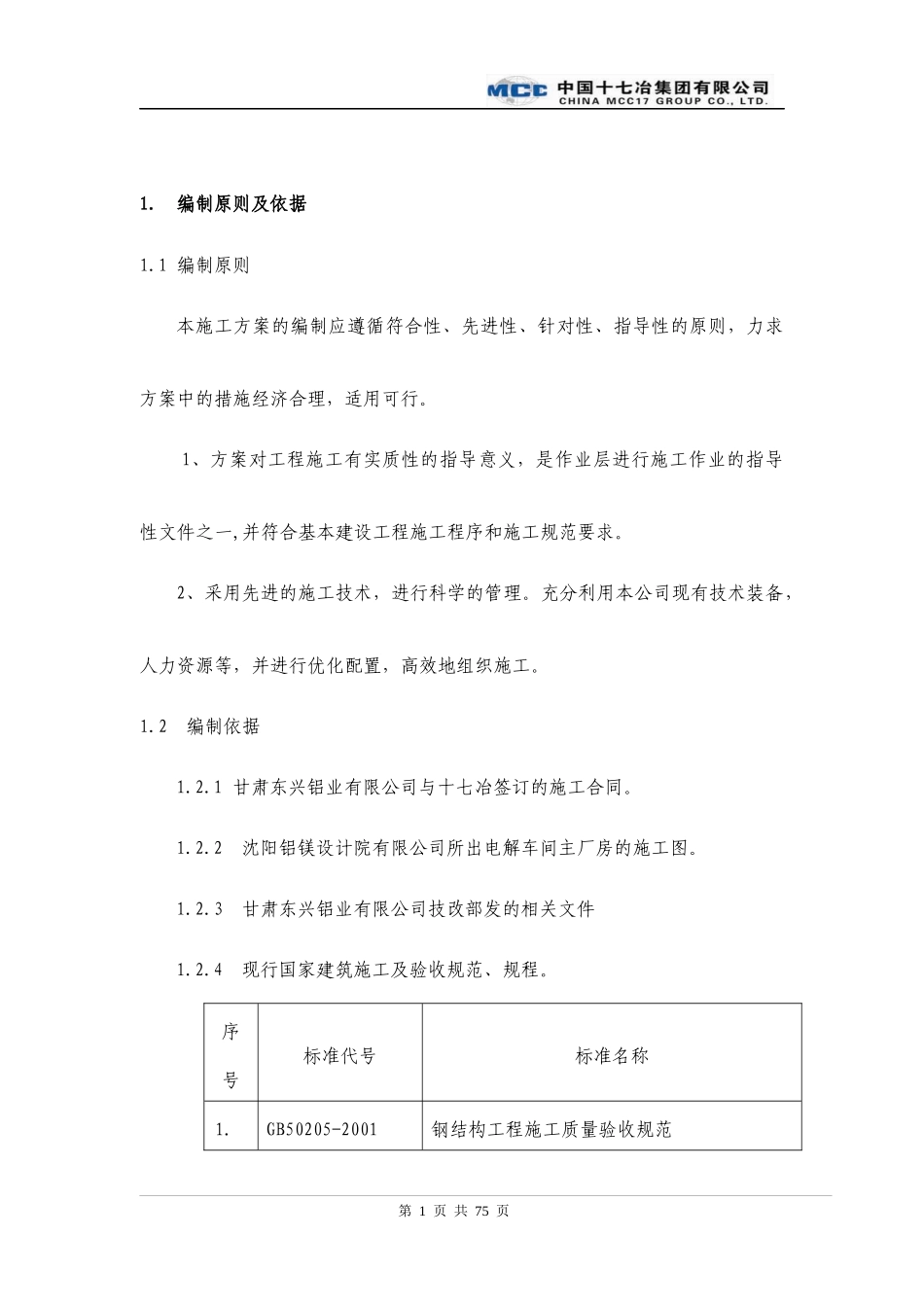

1.编制原则及依据1.1编制原则本施工方案的编制应遵循符合性、先进性、针对性、指导性的原则，力求方案中的措施经济合理，适用可行。1、方案对工程施工有实质性的指导意义，是作业层进行施工作业的指导性文件之一,并符合基本建设工程施工程序和施工规范要求。2、采用先进的施工技术，进行科学的管理。充分利用本公司现有技术装备，人力资源等，并进行优化配置，高效地组织施工。1.2编制依据1.2.1甘肃东兴铝业有限公司与十七冶签订的施工合同。1.2.2沈阳铝镁设计院有限公司所出电解车间主厂房的施工图。1.2.3甘肃东兴铝业有限公司技改部发的相关文件1.2.4现行国家建筑施工及验收规范、规程。序号标准代号标准名称1.GB50205-2001钢结构工程施工质量验收规范第1页共75页序号标准代号标准名称2.GB50194-93建筑工程施工现场供用电安全规范3.GB50300-2001建筑工程施工质量验收统一标准4.GB50348-2004安全防范工程技术规范5.JGJ33-2001建筑机械使用安全技术规程6.JGJ46-2005施工现场临时用电安全技术规范7.JGJ59-2011建筑施工安全检查标准8.JGJ80-91建筑施工高处作业安全技术规范9.JGJ81-2002建筑钢结构焊接技术规程10.JGJ146-2004建筑现场施工环境与卫生标准11.JGJ160-2008施工现场机械设备检查技术规范12.YB4147-2006冶金建筑工程施工质量验收规范13.YB/T9256-96钢结构、管道涂装技术规程1.2.5《甘肃东兴铝业有限公司2×45万吨电解铝项目电解车间钢结构制作组织设计》1.2.6十七冶质量、环境、职业健康安全三标一体化管理体系。1.2.7十七冶编制出版的企业施工技术标准、工法及以往工程的施工经验。1.2.8十七冶有关工程施工、安全生产、质量管理、技术管理、文明施工第2页共75页等文件。2.工程概况2.1工程简介我公司主要负责甘肃东兴铝业有限公司2×45万吨电解铝项目电解车间钢结构制作，包括主厂房、通廊等钢结构制作，工期、工程实物量以合同划分及图纸内容为准。2.2钢结构工程特点2.2.1工期紧甘肃东兴铝业有限公司2×45万吨电解铝项目电解车间钢结构制作以主厂房及通廊为主，工期紧，工作范围大，给施工及材料备料带来了难度。图纸是原设计图，且分批发放，图纸详图转化周期短，部分钢结构只能按蓝图施工，给施工带来了不便，对工期影响很大。我公司将克服困难，在施工现场布置10台龙门吊负责钢结构主体及平台制作，现场将根据任务量布置龙门吊确保工程的正常施工，按质按量确保工程需要。2.2.2构件几何尺寸大电解车间主厂房共计1267.2m×32m。工程实物量7000吨。第3页共75页厂房基础为钢筋混凝土杯口基础，下柱为格构式，上柱H型截面。吊车梁为实腹焊接工字形截面。钢柱总长20.15m；上柱截面为H440*500*14*20，下柱为H440*300*14*20，下柱用斜缀条将两根焊接H型钢连接。本次施工重点为构格式排架柱及吊车梁。（1）柱子系统：电解铝车间主厂房柱子系统采用H型钢加格构式。上柱采用焊接H型钢截面，下阶柱采用格构式。格构式为双角钢、双H型钢，腹杆为角钢。钢柱顶标高为18.8m，柱底标高-1.35m。（2）吊车梁系统：吊车梁系统包括吊车梁、制动结构（兼检修走道）、辅助桁架、水平支撑吊车轨道及连接件。吊车梁采用实腹式焊接工字形截面梁、平板支座。制动结构采用制动板，制动板为8mm钢板板兼作检修走道。辅助桁架为平行弦桁架，弦杆双肢角钢加撑杆组成，水平支撑一般采用角钢。轨道联接采用焊接型压轨器。（3）支撑系统：屋面采用带天窗屋面有檩结构体系，屋面坡度1/15。檩条采用高频焊第4页共75页H200*150*3.2*4.5型钢和冷扎C200*70*20*3型钢。支撑主要承重结构屋架、托架均为上、下弦双肢角钢加支撑组成。屋架、托架与柱均为螺栓连接接。屋面一般采用彩色压型钢板（在建筑图上），。屋面水平支撑设置在屋架上、下弦平面，由纵向水平支撑和横向水平支撑组合形成闭合单元，屋面檩条兼作纵向压杆，并设置隅撑以保证屋面梁受压翼缘的侧向稳定。屋檐处设天沟。（4）墙架系统：墙架系统由抗风桁架、墙架柱、抗风柱等组成。纵墙、山墙设独立墙架柱水平抗风桁架尽量利用环通的吊车检修走道、参观走台等。纵墙墙架柱间距约为7.5m、6m两种组成，横墙下部由采光窗和砖墙组成，上部由采光窗和彩钢板...
