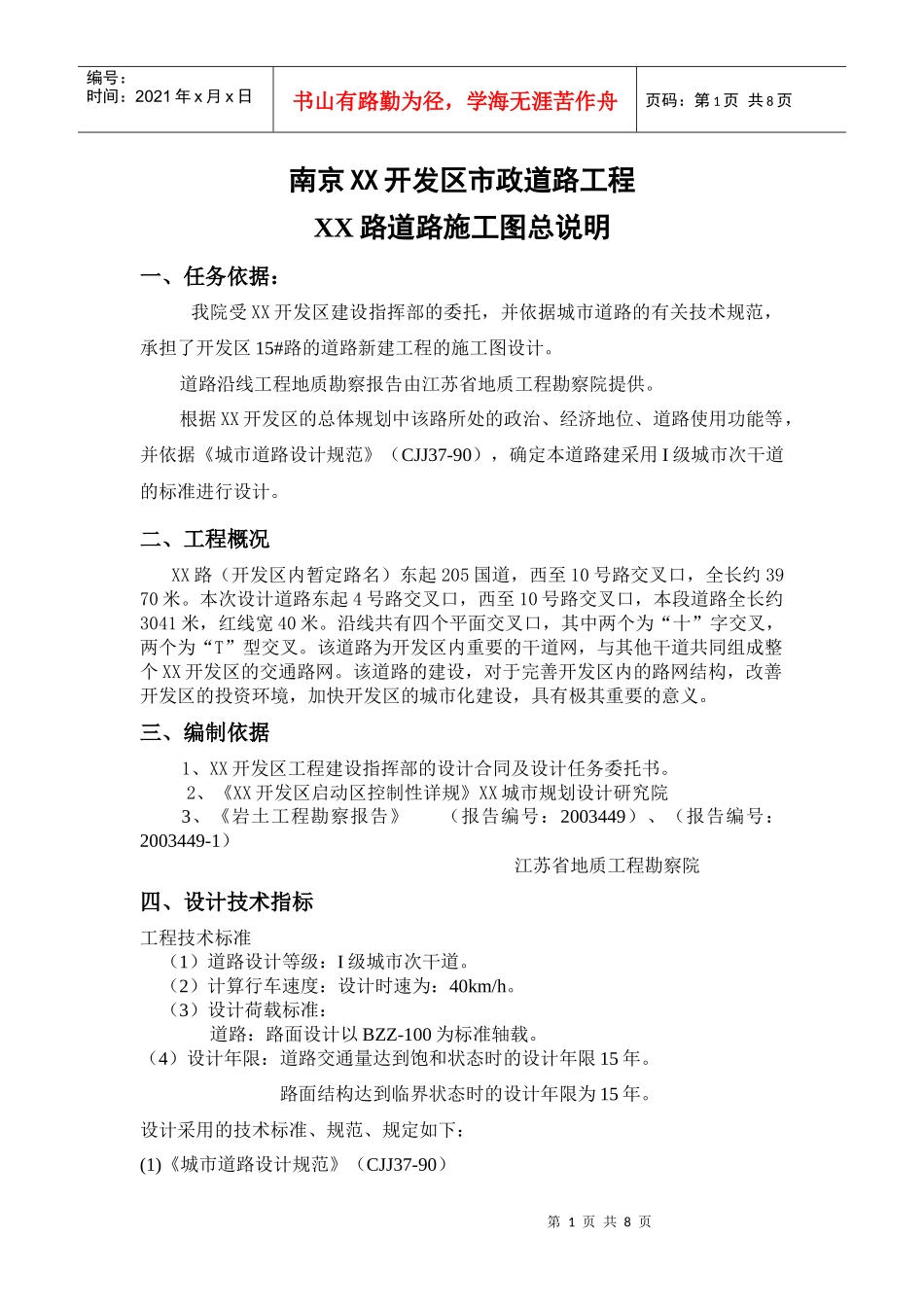

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页南京XX开发区市政道路工程XX路道路施工图总说明一、任务依据：我院受XX开发区建设指挥部的委托，并依据城市道路的有关技术规范，承担了开发区15#路的道路新建工程的施工图设计。道路沿线工程地质勘察报告由江苏省地质工程勘察院提供。根据XX开发区的总体规划中该路所处的政治、经济地位、道路使用功能等，并依据《城市道路设计规范》（CJJ37-90），确定本道路建采用I级城市次干道的标准进行设计。二、工程概况XX路（开发区内暂定路名）东起205国道，西至10号路交叉口，全长约3970米。本次设计道路东起4号路交叉口，西至10号路交叉口，本段道路全长约3041米，红线宽40米。沿线共有四个平面交叉口，其中两个为“十”字交叉，两个为“T”型交叉。该道路为开发区内重要的干道网，与其他干道共同组成整个XX开发区的交通路网。该道路的建设，对于完善开发区内的路网结构，改善开发区的投资环境，加快开发区的城市化建设，具有极其重要的意义。三、编制依据1、XX开发区工程建设指挥部的设计合同及设计任务委托书。2、《XX开发区启动区控制性详规》XX城市规划设计研究院3、《岩土工程勘察报告》（报告编号：2003449）、（报告编号：2003449-1）江苏省地质工程勘察院四、设计技术指标工程技术标准（1）道路设计等级：I级城市次干道。（2）计算行车速度：设计时速为：40km/h。（3）设计荷载标准：道路：路面设计以BZZ-100为标准轴载。（4）设计年限：道路交通量达到饱和状态时的设计年限15年。路面结构达到临界状态时的设计年限为15年。设计采用的技术标准、规范、规定如下：(1)《城市道路设计规范》（CJJ37-90）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页(2)《南京地区地基基础设计规范》（DB32/112-95）(3)《城市道路和建筑物无障碍设计规范》（JGJ50-2001）(4)《沥青路面施工及验收规范》（GB50092-96）(5)《室外排水设计规范》（GBJ14-87）(6)《城市照明设计标准》（CJJ45-91）(7)《公路土工合成材料应用技术规范》（JTJ/T019-98）五、工程地质概况参考业主提供的XX路前段（205国道～4号路）地质报告。1.地形、地貌项目处于XX开发区内，自北向南隶属于岗地间夹坳沟地貌单元，场地地势起伏较大，多梯地，鱼塘。2.地质情况工程路线较长，勘探深度（20米）以浅，据岩土体成因、时代、埋藏分布特征极其物理力学指标的异同性，分为4个工程地质层，10个亚层，地质情况自上而下为：1层素填土（含耕植土）：灰褐～灰黄～褐黄色，松散，粘性土为主，夹少量碎石、含植根，欠均匀。层厚0.20～3.2m。地基承载力为70kPa。2-1层亚粘土：灰黄色，软～硬塑，含FeMn质浸染及灰色条带，主要分布于坳沟区，层顶埋深0.2～1.7米，层厚0.60～5.80m，地基承载力为110kPa。2-1A层粘土：黄灰色～灰色，软塑，含大量灰色条带，局部含植物碎屑，局部分布，层厚0.60～2.00m，地基承载力为85kPa。2-2层淤泥质粘土：灰色，软塑，含少量植物碎屑，局部分布，层厚2.00～4.70m，地基承载力为75kPa。2-3层亚粘土：灰～青灰色，软塑，含少量亚砂土薄层，局部分布，层厚2.10～3.10m，地基承载力为90kPa。2-4层亚粘土：青灰～青黄色，软～硬塑，含少量铁锈斑点，局部见少量植物碎屑，局部分布，层厚0.80～8.50m，地基承载力为140kPa。3-1层亚粘土：褐黄色，硬塑，含大量FeMn质浸染及青灰色团块，主要分布于岗地区，层厚1.10～10.40m，地基承载力为240kPa。3-2层亚粘土：褐黄～黄色，硬塑，含少量FeMn质浸染，局部粉质较重，局部分布，层厚0.90～4.90m，地基承载力为220kPa。3-3层亚粘土：褐黄～棕黄色，硬塑，局部坚硬，含大量FeMn质斑块，局部含高岭土团块，层厚3.00～12.55m，地基承载力为260kPa。4层强风化岩：灰绿～灰黄色，岩芯风化成砂土状，手捏易碎，整个场地分布，未揭穿，层顶埋深5.4～19.6m，揭示最大厚度3.5m，岩土地基承载力为280kPa。六、工程总体设计1．路线走向第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页根据规划部门...
