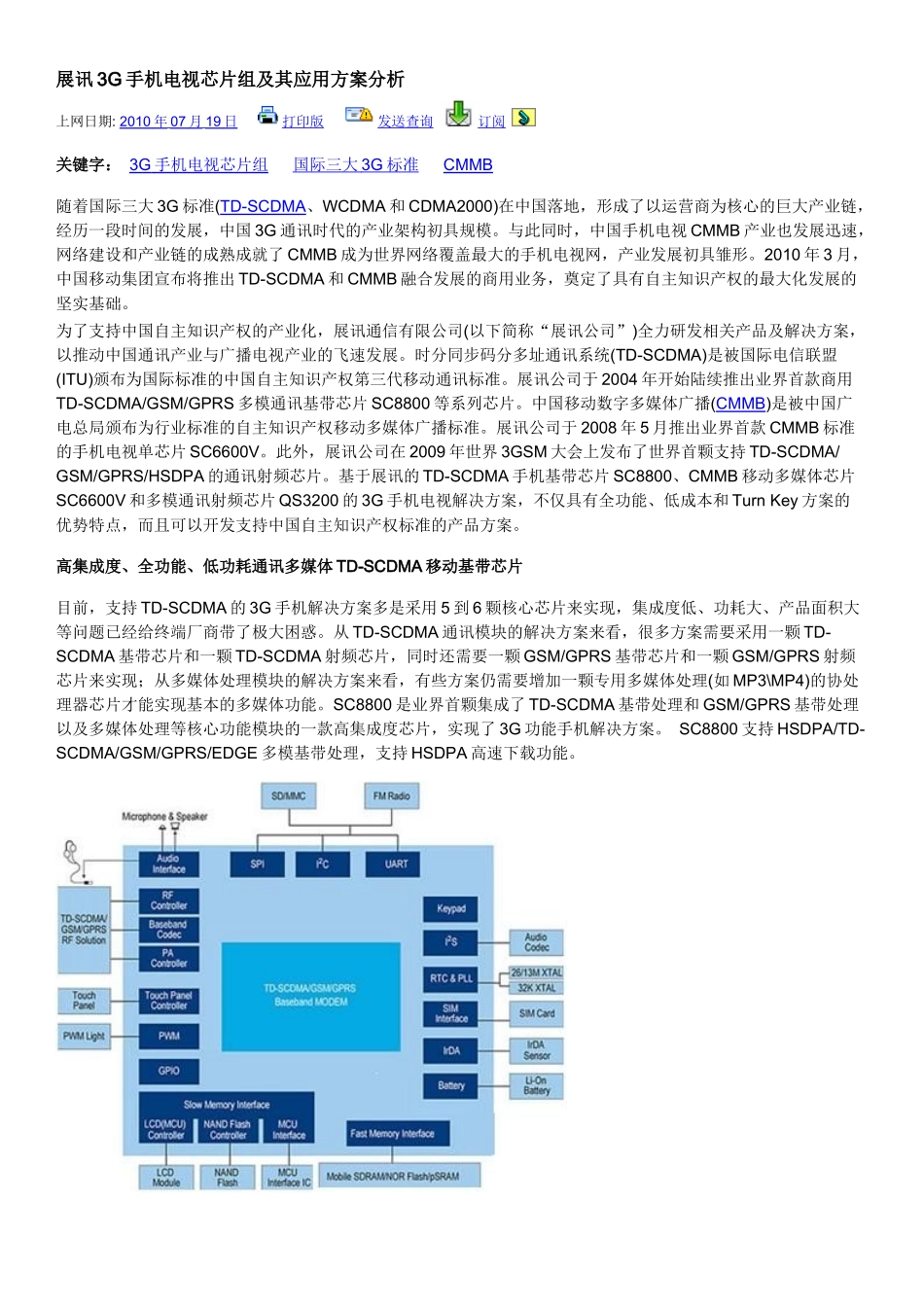

展讯3G手机电视芯片组及其应用方案分析VIP免费

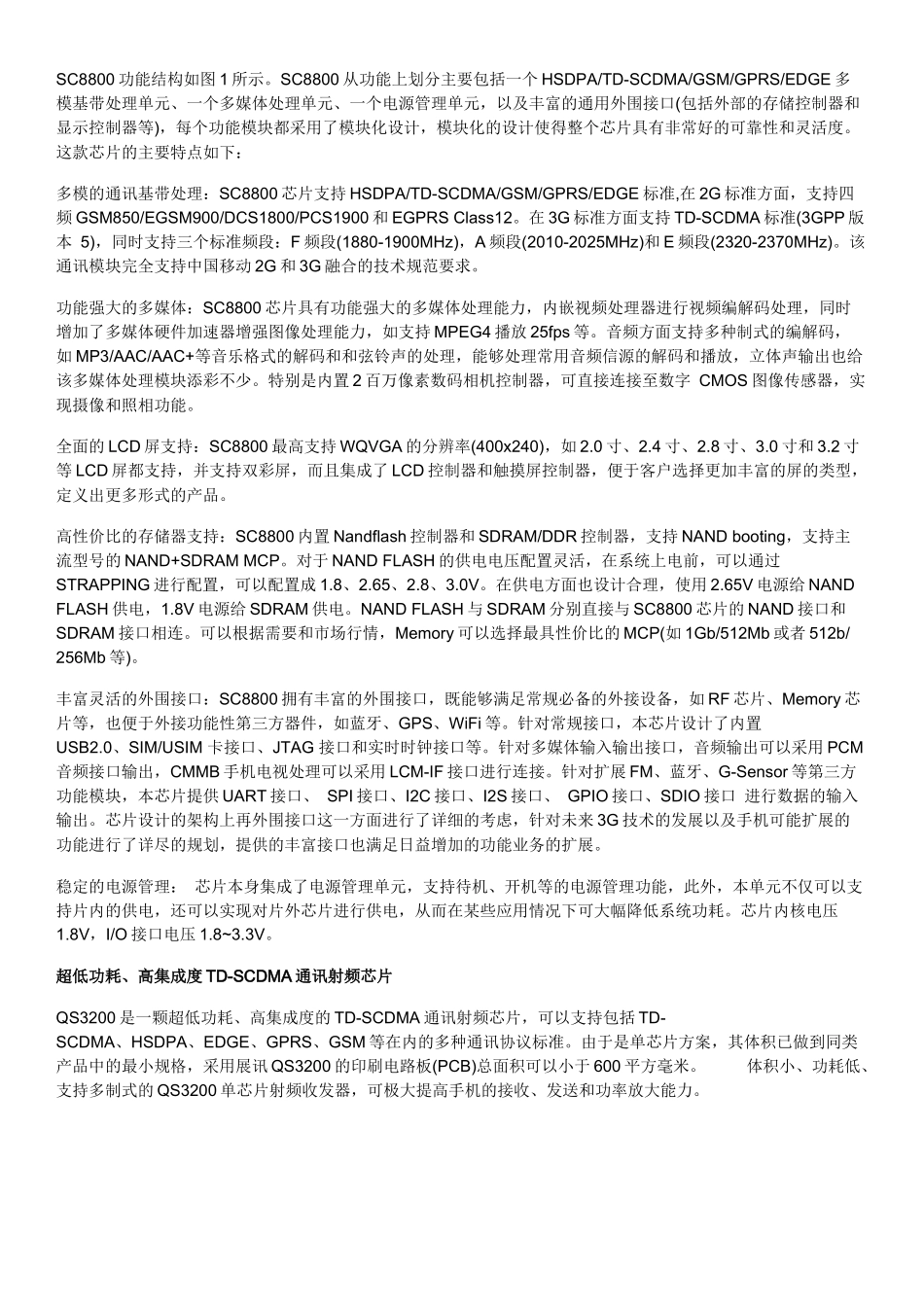

展讯3G手机电视芯片组及其应用方案分析上网日期:2010年07月19日打印版发送查询订阅关键字：3G手机电视芯片组国际三大3G标准CMMB随着国际三大3G标准(TD-SCDMA、WCDMA和CDMA2000)在中国落地，形成了以运营商为核心的巨大产业链，经历一段时间的发展，中国3G通讯时代的产业架构初具规模。与此同时，中国手机电视CMMB产业也发展迅速，网络建设和产业链的成熟成就了CMMB成为世界网络覆盖最大的手机电视网，产业发展初具雏形。2010年3月，中国移动集团宣布将推出TD-SCDMA和CMMB融合发展的商用业务，奠定了具有自主知识产权的最大化发展的坚实基础。为了支持中国自主知识产权的产业化，展讯通信有限公司(以下简称“展讯公司”)全力研发相关产品及解决方案，以推动中国通讯产业与广播电视产业的飞速发展。时分同步码分多址通讯系统(TD-SCDMA)是被国际电信联盟(ITU)颁布为国际标准的中国自主知识产权第三代移动通讯标准。展讯公司于2004年开始陆续推出业界首款商用TD-SCDMA/GSM/GPRS多模通讯基带芯片SC8800等系列芯片。中国移动数字多媒体广播(CMMB)是被中国广电总局颁布为行业标准的自主知识产权移动多媒体广播标准。展讯公司于2008年5月推出业界首款CMMB标准的手机电视单芯片SC6600V。此外，展讯公司在2009年世界3GSM大会上发布了世界首颗支持TD-SCDMA/GSM/GPRS/HSDPA的通讯射频芯片。基于展讯的TD-SCDMA手机基带芯片SC8800、CMMB移动多媒体芯片SC6600V和多模通讯射频芯片QS3200的3G手机电视解决方案，不仅具有全功能、低成本和TurnKey方案的优势特点，而且可以开发支持中国自主知识产权标准的产品方案。高集成度、全功能、低功耗通讯多媒体TD-SCDMA移动基带芯片目前，支持TD-SCDMA的3G手机解决方案多是采用5到6颗核心芯片来实现，集成度低、功耗大、产品面积大等问题已经给终端厂商带了极大困惑。从TD-SCDMA通讯模块的解决方案来看，很多方案需要采用一颗TD-SCDMA基带芯片和一颗TD-SCDMA射频芯片，同时还需要一颗GSM/GPRS基带芯片和一颗GSM/GPRS射频芯片来实现；从多媒体处理模块的解决方案来看，有些方案仍需要增加一颗专用多媒体处理(如MP3\MP4)的协处理器芯片才能实现基本的多媒体功能。SC8800是业界首颗集成了TD-SCDMA基带处理和GSM/GPRS基带处理以及多媒体处理等核心功能模块的一款高集成度芯片，实现了3G功能手机解决方案。SC8800支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基带处理，支持HSDPA高速下载功能。SC8800功能结构如图1所示。SC8800从功能上划分主要包括一个HSDPA/TD-SCDMA/GSM/GPRS/EDGE多模基带处理单元、一个多媒体处理单元、一个电源管理单元，以及丰富的通用外围接口(包括外部的存储控制器和显示控制器等)，每个功能模块都采用了模块化设计，模块化的设计使得整个芯片具有非常好的可靠性和灵活度。这款芯片的主要特点如下：多模的通讯基带处理：SC8800芯片支持HSDPA/TD-SCDMA/GSM/GPRS/EDGE标准,在2G标准方面，支持四频GSM850/EGSM900/DCS1800/PCS1900和EGPRSClass12。在3G标准方面支持TD-SCDMA标准(3GPP版本5)，同时支持三个标准频段：F频段(1880-1900MHz)，A频段(2010-2025MHz)和E频段(2320-2370MHz)。该通讯模块完全支持中国移动2G和3G融合的技术规范要求。功能强大的多媒体：SC8800芯片具有功能强大的多媒体处理能力，内嵌视频处理器进行视频编解码处理，同时增加了多媒体硬件加速器增强图像处理能力，如支持MPEG4播放25fps等。音频方面支持多种制式的编解码，如MP3/AAC/AAC+等音乐格式的解码和和弦铃声的处理，能够处理常用音频信源的解码和播放，立体声输出也给该多媒体处理模块添彩不少。特别是内置2百万像素数码相机控制器，可直接连接至数字CMOS图像传感器，实现摄像和照相功能。全面的LCD屏支持：SC8800最高支持WQVGA的分辨率(400x240)，如2.0寸、2.4寸、2.8寸、3.0寸和3.2寸等LCD屏都支持，并支持双彩屏，而且集成了LCD控制器和触摸屏控制器，便于客户选择更加丰富的屏的类型，定义出更多形式的产品。高性价比的存储器支持：SC8800内置Nandflash控制器和SDRAM/DDR控制器，支持NANDbooting，支持主流型号的NAND+SDRAMMCP。对于NANDFLASH的供电电压配置灵活，在...
