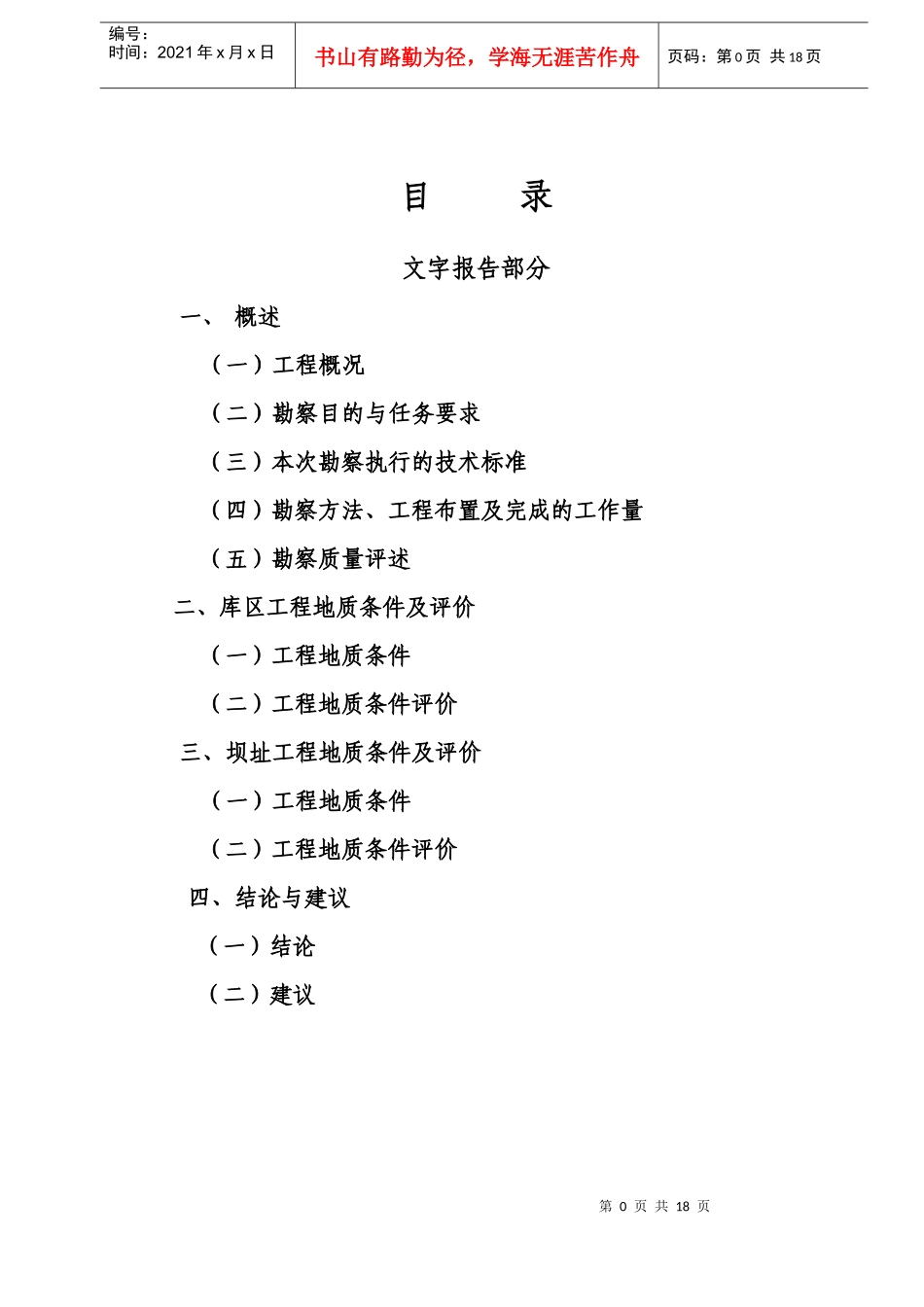

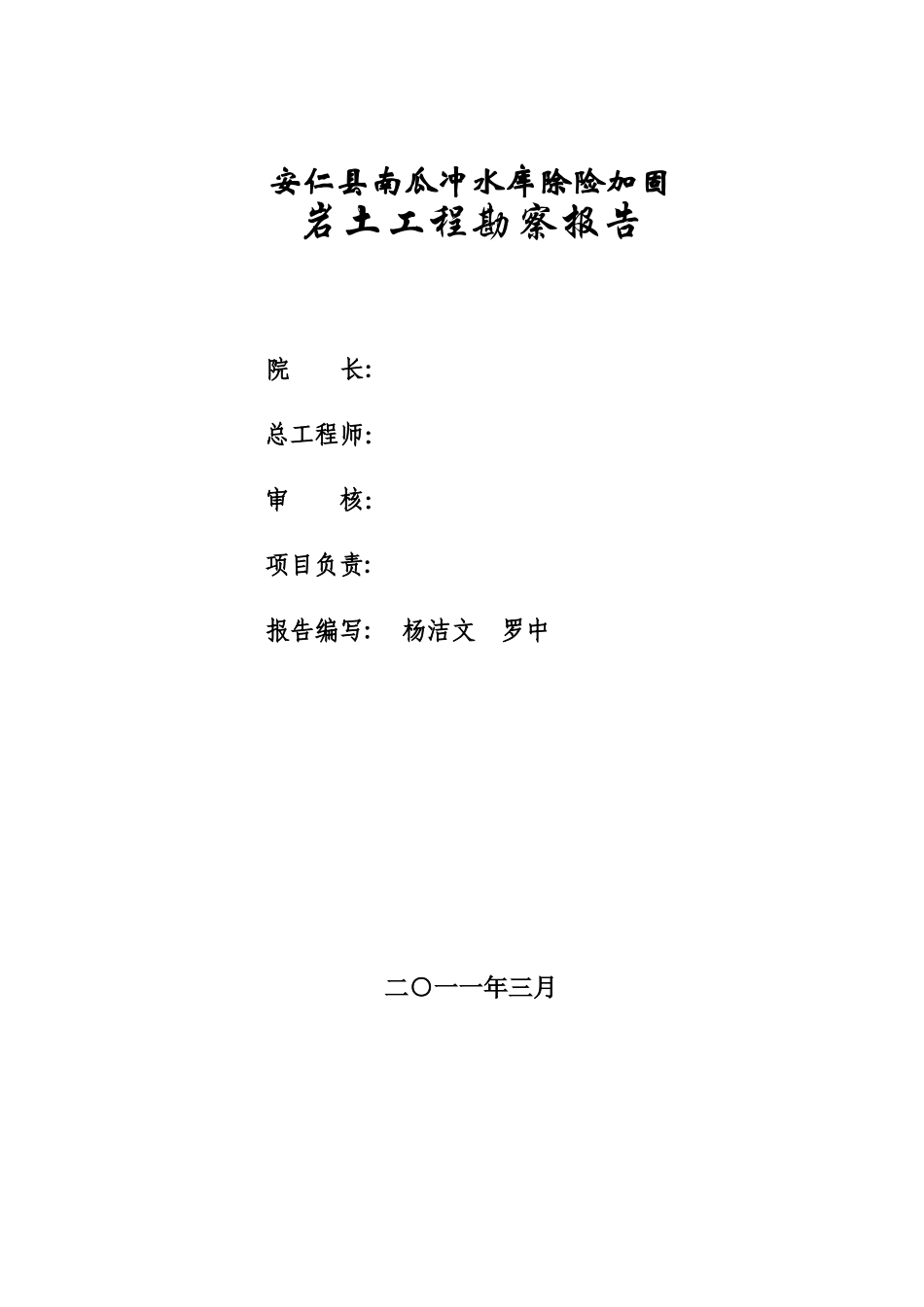

安仁县南瓜冲水库除险加固岩土工程勘察报告院长:总工程师：审核：项目负责:报告编写:杨洁文罗中二○一一年三月第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共18页目录文字报告部分一、概述（一）工程概况（二）勘察目的与任务要求（三）本次勘察执行的技术标准（四）勘察方法、工程布置及完成的工作量（五）勘察质量评述二、库区工程地质条件及评价（一）工程地质条件（二）工程地质条件评价三、坝址工程地质条件及评价（一）工程地质条件（二）工程地质条件评价四、结论与建议（一）结论（二）建议第1页共18页第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页图表附件图表名称单位数量1、南瓜冲水库主坝钻孔位置平面图张12、工程地质剖面图张13、工程地质柱状图张54、标贯试验成果表张15、岩石成果表张16、工程勘察现场见正报告张27、勘察任务书张1第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、概述（一）工程概况南瓜冲水库位于安仁县东北部禾市乡泗江村，距安仁县城约14km。始建成于1979年冬。水库设计集雨面积约为3.9km²。水库正常蓄水库容约为34万m³，坝型为斜墙土石混合坝，坝高约为22米，坝顶长约为100m，坝顶宽4.0m，属小（Ⅱ）型水库，Ⅴ等工程。工程任务为农田灌溉，设计灌溉面积700亩。（二）勘察目的与任务要求我院受业主委托承担该水库的地质勘察任务。其具体要求为：1、调查水库的区域地质情况：2、调查水库库区的工程地质条件，并就坝体稳定，坝体渗漏等工程地质条件作出评价：3、查明坝体填筑土及坝基各岩土的地层岩性、埋藏深度、物理力学性质、渗透特性。并就坝址边坡稳定性，坝基稳定性、大坝渗漏等工程地质条件作出评价。4、查明、分析坝体、坝基病害的分布情况、类型及成因，评价其危第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页害程度，为除险加固设计提出建议及相关地质参数。（三）本次勘察执行的技术标准《中小型水利水电工程勘察规范》（SL55---2005）《岩土工程勘察规范》（GB50021---2001）《建筑抗震设计规范》（GB50011---2001）《水利水电工程天然建筑材料勘察规范》（SL251---2000）《碾压式土石坝设计规范》（SL274---2001）《土工试验方法标准》（GB/T50123--1999）《建筑工程钻探技术标准》(JGJ87---92)《原状土取样技术标准》（JGJ89-92）（四）勘察方法、工程布置及完成的工作量本次勘察共布设钻孔5个，采用XY-1型钻机1台，回转钻进，进行现场标准贯入试验，采取岩土试样进行室内试验。钻探严格控制回次进尺，除对岩石采用冲洗液回转钻进，其余地层均采用回转干钻钻进，确保岩土芯采取率。并按采取的岩土芯结合钻进情况进行地层鉴定、分层与描述。钻孔口径一般不小于75mm，本次钻孔口径为91mm,并满足取样第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页的要求。钻探操作的具体方法按现行标准《建筑工程钻探技术标准》(JGJ87-92)进行。1、取样与原位测试工作原状土样取样的具体操作方法严格按现行标准《原状土取样技术标准》（JGJ89-92）执行。标准贯入试验采用导向杆变径自动脱钩的自动落锤法进行锤击，锤重为63.5kg，落距为76cm，锤击过程尽可能减少导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器或触探头、探杆、导向杆联接后的垂直度。标准贯入试验时，贯入器打入土中15cm后，开始记录每打入10cm锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。2、勘察工作量受建设方委托，我方于2011年3月2日—2011年03月4日对场地进行野外钻探，2011年03月08日室内试验及成果整理出图，完成工作量见下：钻孔5个，总进尺112.30米。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页室内土工试验6组。岩石试验6组。水质分析2组。钻孔注水试验23次5孔。钻孔压水试验5次5孔。标准贯入试验20次。测量地下水位6孔/次。钻孔封孔112.30m。（五）勘...
