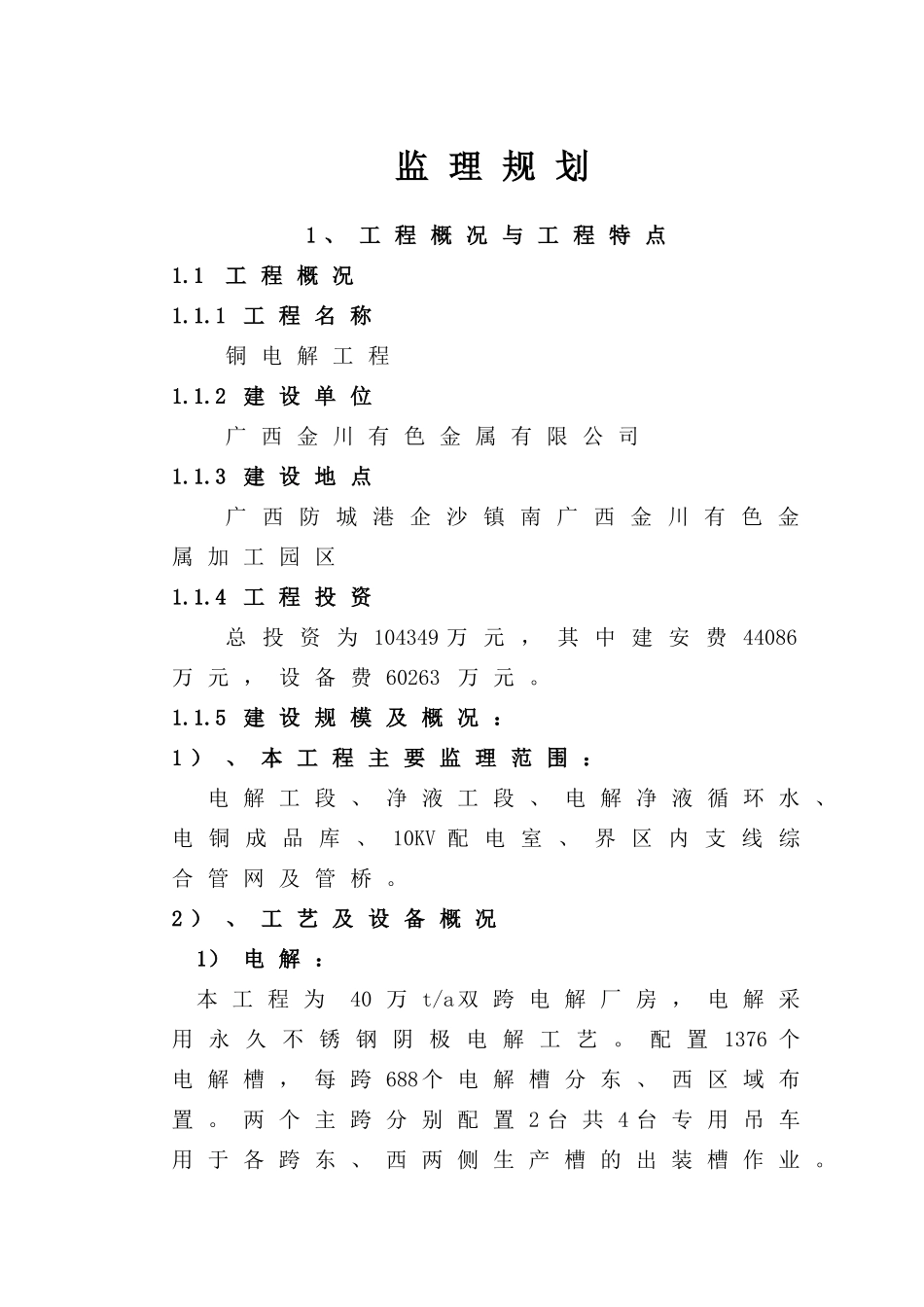

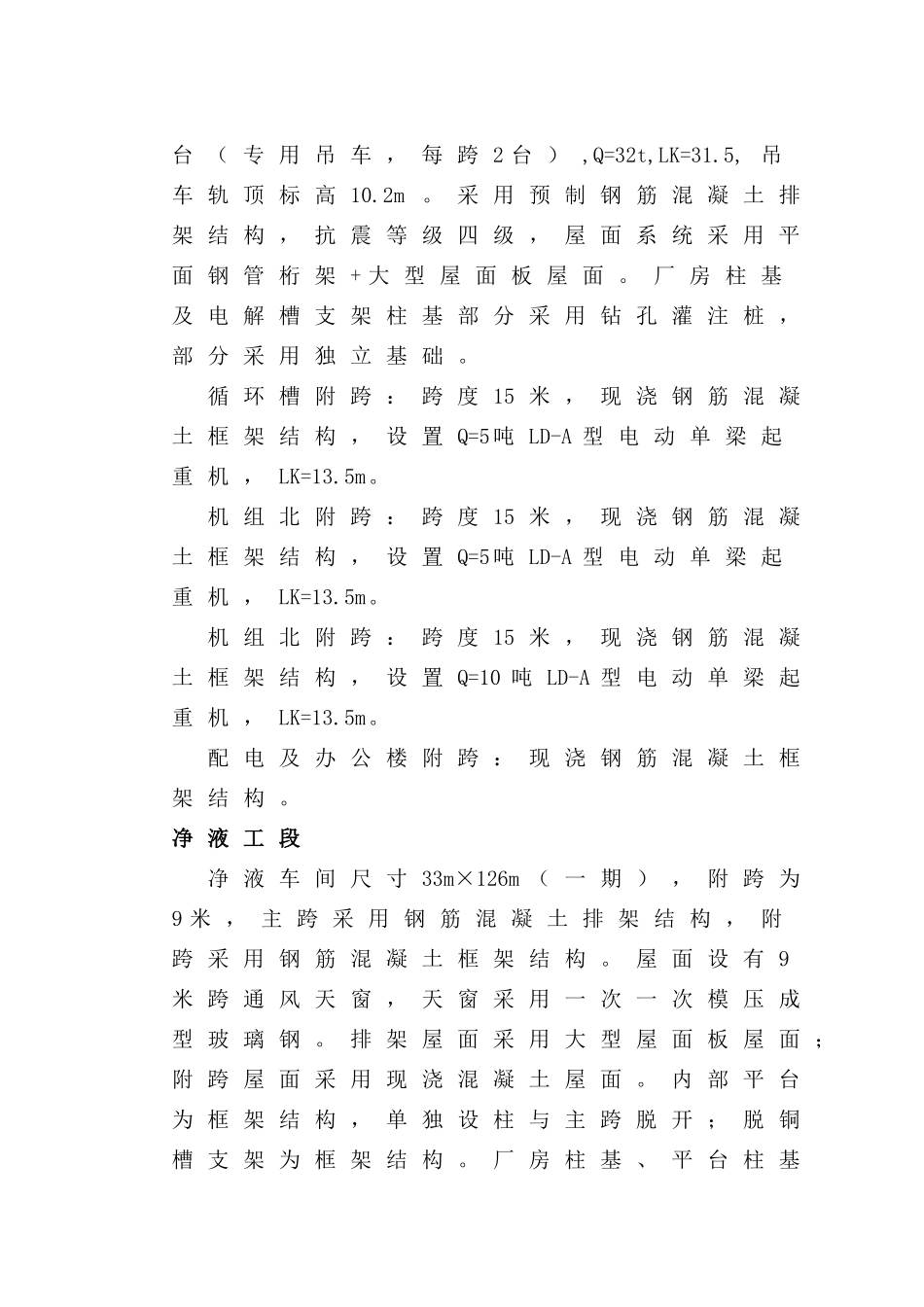

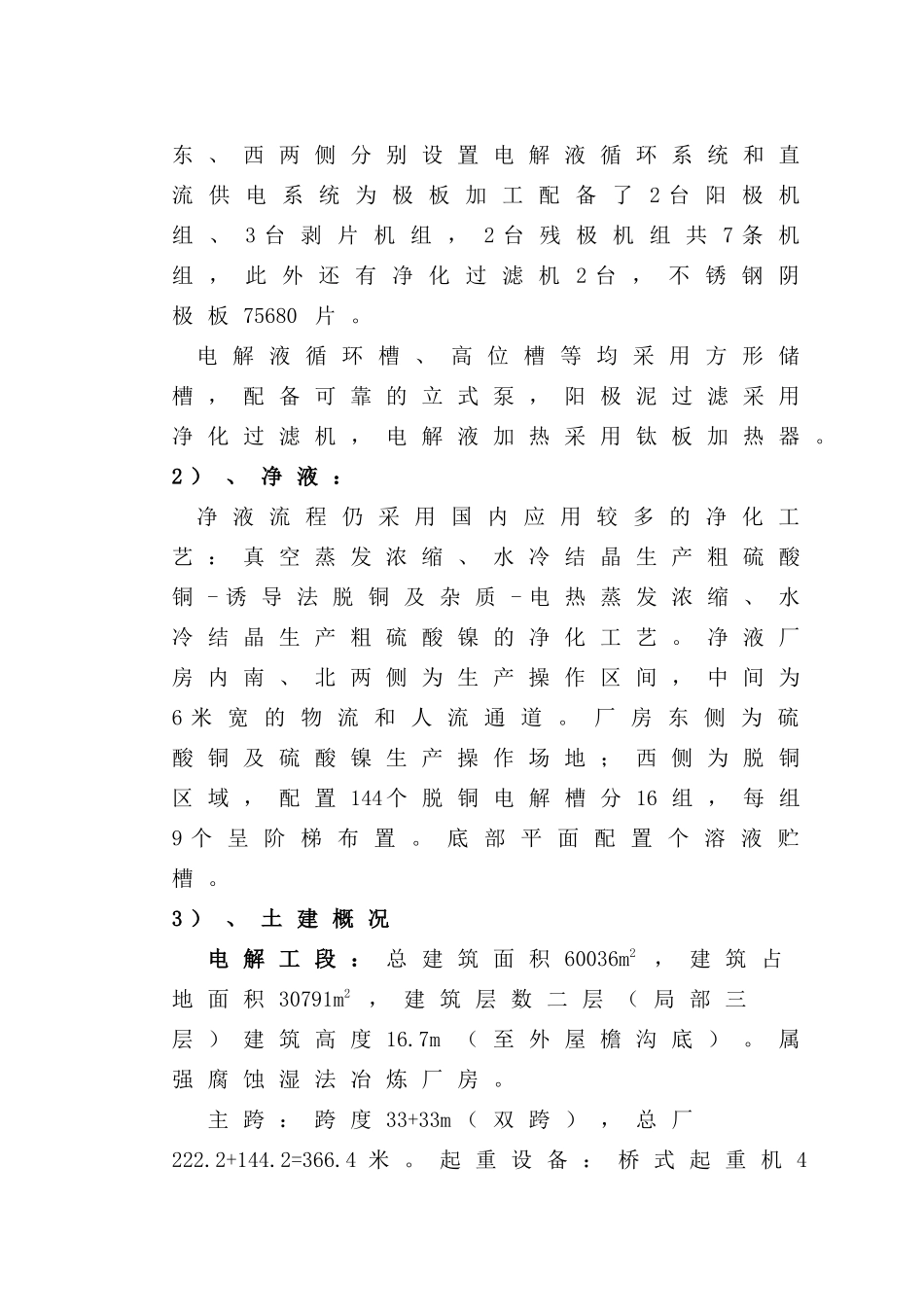

监理规划1、工程概况与工程特点1.1工程概况1.1.1工程名称铜电解工程1.1.2建设单位广西金川有色金属有限公司1.1.3建设地点广西防城港企沙镇南广西金川有色金属加工园区1.1.4工程投资总投资为104349万元，其中建安费44086万元，设备费60263万元。1.1.5建设规模及概况：1）、本工程主要监理范围：电解工段、净液工段、电解净液循环水、电铜成品库、10KV配电室、界区内支线综合管网及管桥。2）、工艺及设备概况1）电解：本工程为40万t/a双跨电解厂房，电解采用永久不锈钢阴极电解工艺。配置1376个电解槽，每跨688个电解槽分东、西区域布置。两个主跨分别配置2台共4台专用吊车用于各跨东、西两侧生产槽的出装槽作业。东、西两侧分别设置电解液循环系统和直流供电系统为极板加工配备了2台阳极机组、3台剥片机组，2台残极机组共7条机组，此外还有净化过滤机2台，不锈钢阴极板75680片。电解液循环槽、高位槽等均采用方形储槽，配备可靠的立式泵，阳极泥过滤采用净化过滤机，电解液加热采用钛板加热器。2）、净液：净液流程仍采用国内应用较多的净化工艺：真空蒸发浓缩、水冷结晶生产粗硫酸铜-诱导法脱铜及杂质-电热蒸发浓缩、水冷结晶生产粗硫酸镍的净化工艺。净液厂房内南、北两侧为生产操作区间，中间为6米宽的物流和人流通道。厂房东侧为硫酸铜及硫酸镍生产操作场地；西侧为脱铜区域，配置144个脱铜电解槽分16组，每组9个呈阶梯布置。底部平面配置个溶液贮槽。3）、土建概况电解工段：总建筑面积60036m2，建筑占地面积30791m2，建筑层数二层（局部三层）建筑高度16.7m（至外屋檐沟底）。属强腐蚀湿法冶炼厂房。主跨：跨度33+33m（双跨），总厂222.2+144.2=366.4米。起重设备：桥式起重机4台（专用吊车，每跨2台）,Q=32t,LK=31.5,吊车轨顶标高10.2m。采用预制钢筋混凝土排架结构，抗震等级四级，屋面系统采用平面钢管桁架+大型屋面板屋面。厂房柱基及电解槽支架柱基部分采用钻孔灌注桩，部分采用独立基础。循环槽附跨：跨度15米，现浇钢筋混凝土框架结构，设置Q=5吨LD-A型电动单梁起重机，LK=13.5m。机组北附跨：跨度15米，现浇钢筋混凝土框架结构，设置Q=5吨LD-A型电动单梁起重机，LK=13.5m。机组北附跨：跨度15米，现浇钢筋混凝土框架结构，设置Q=10吨LD-A型电动单梁起重机，LK=13.5m。配电及办公楼附跨：现浇钢筋混凝土框架结构。净液工段净液车间尺寸33m×126m（一期），附跨为9米，主跨采用钢筋混凝土排架结构，附跨采用钢筋混凝土框架结构。屋面设有9米跨通风天窗，天窗采用一次一次模压成型玻璃钢。排架屋面采用大型屋面板屋面；附跨屋面采用现浇混凝土屋面。内部平台为框架结构，单独设柱与主跨脱开；脱铜槽支架为框架结构。厂房柱基、平台柱基及电解槽支架柱基采用钻孔灌注桩；厂房附跨为钢筋混凝土排架结构。主跨内设起重量10t、5t的电动双梁桥式吊车各一台。属强腐蚀湿法冶炼厂房。电铜成品库总厂房157.7米，跨度33米；总建筑面积：5499.84平方米。建筑高度12.650米。主跨为钢结构，附跨为钢筋混凝土框架。使用年限50年；建筑安全等级：3级；耐火等级二级；屋面防水：三级。建筑存储类别：丁类。电解及净液循环水泵房长42米，宽7米，采用现浇钢筋混凝土结构，地下钢筋混凝土泵坑。水池平面尺寸42m×12m，采用现浇钢筋混凝土水池。1.2工程特点及难点（1）由于本工程单位工程多，单位工程所涵盖的分部、子分部工程多，专业之间协调工作量大，同期各施工单位之间协调工作量大，特别是施工后期，各系统的调试、单体试车、联合试车任务量大。要求综合专业水平高，工作协调量大，监理专业配套要求高。（2）建筑物的结构形式有钢筋砼排架或框架结构及钢结构等，现场预制量大，钢结构制作、焊接、安装工程量大，精度要求高。（3）该工程设备多，且各种设备间有严格的工艺要求，施工时土建与安装密切配合，确保各种设备就位准确无误。（4）该工程电解系统、净液系统规模大，专业工种多，设备安装、工艺管线安装、机电安装、土建、防腐、暖通空调、工艺安装等工程量多，工程相当复杂。（5）电解、净液车间等，对建筑防腐蚀要求高。（6）电解槽制作制作、安装精度要求高，电解槽定位系统...
