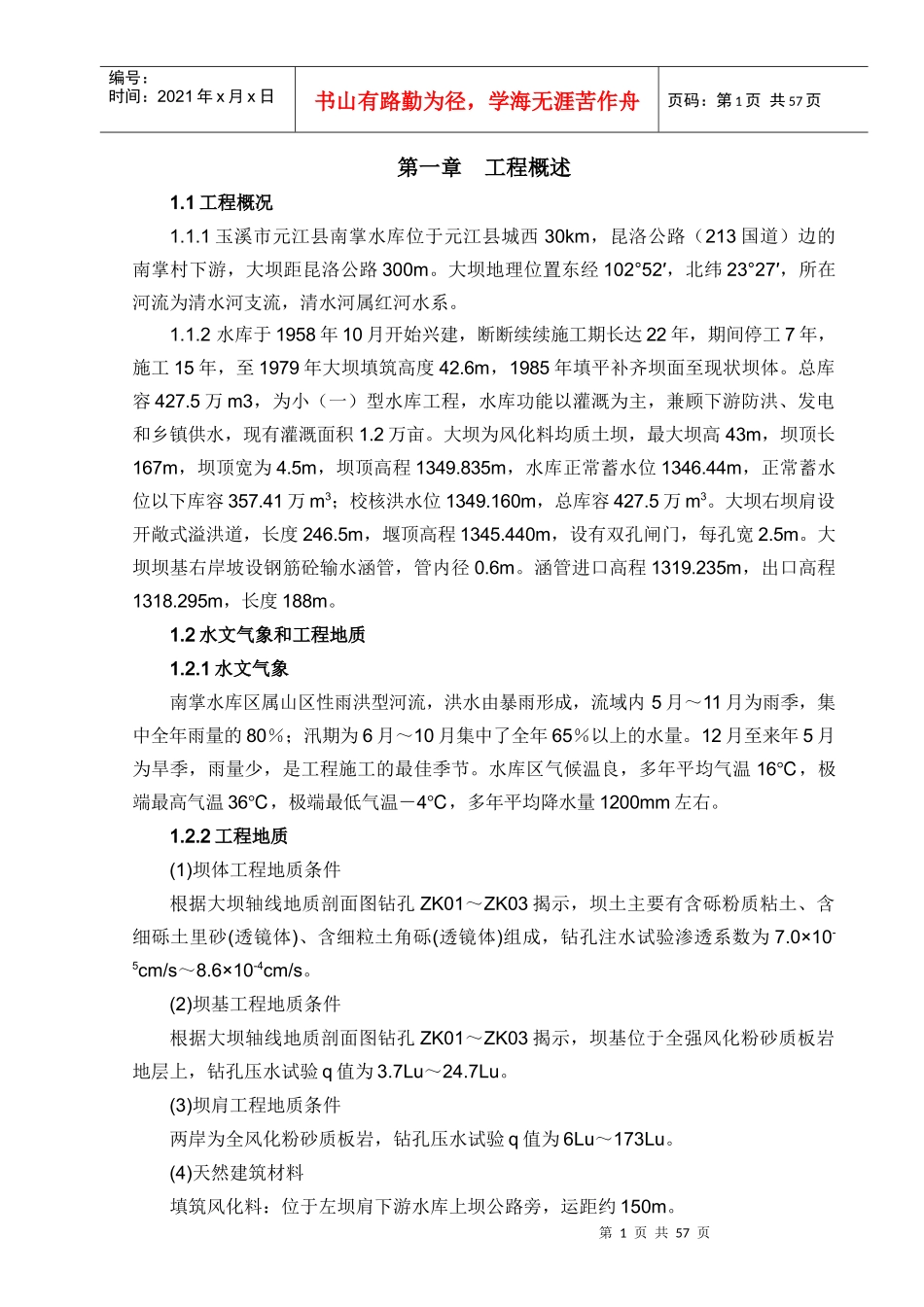

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页第一章工程概述1.1工程概况1.1.1玉溪市元江县南掌水库位于元江县城西30km，昆洛公路（213国道）边的南掌村下游，大坝距昆洛公路300m。大坝地理位置东经102°52′，北纬23°27′，所在河流为清水河支流，清水河属红河水系。1.1.2水库于1958年10月开始兴建，断断续续施工期长达22年，期间停工7年，施工15年，至1979年大坝填筑高度42.6m，1985年填平补齐坝面至现状坝体。总库容427.5万m3，为小（一）型水库工程，水库功能以灌溉为主，兼顾下游防洪、发电和乡镇供水，现有灌溉面积1.2万亩。大坝为风化料均质土坝，最大坝高43m，坝顶长167m，坝顶宽为4.5m，坝顶高程1349.835m，水库正常蓄水位1346.44m，正常蓄水位以下库容357.41万m3；校核洪水位1349.160m，总库容427.5万m3。大坝右坝肩设开敞式溢洪道，长度246.5m，堰顶高程1345.440m，设有双孔闸门，每孔宽2.5m。大坝坝基右岸坡设钢筋砼输水涵管，管内径0.6m。涵管进口高程1319.235m，出口高程1318.295m，长度188m。1.2水文气象和工程地质1.2.1水文气象南掌水库区属山区性雨洪型河流，洪水由暴雨形成，流域内5月～11月为雨季，集中全年雨量的80％；汛期为6月～10月集中了全年65％以上的水量。12月至来年5月为旱季，雨量少，是工程施工的最佳季节。水库区气候温良，多年平均气温16℃，极端最高气温36℃，极端最低气温－4℃，多年平均降水量1200mm左右。1.2.2工程地质(1)坝体工程地质条件根据大坝轴线地质剖面图钻孔ZK01～ZK03揭示，坝土主要有含砾粉质粘土、含细砾土里砂(透镜体)、含细粒土角砾(透镜体)组成，钻孔注水试验渗透系数为7.0×10-5cm/s～8.6×10-4cm/s。(2)坝基工程地质条件根据大坝轴线地质剖面图钻孔ZK01～ZK03揭示，坝基位于全强风化粉砂质板岩地层上，钻孔压水试验q值为3.7Lu～24.7Lu。(3)坝肩工程地质条件两岸为全风化粉砂质板岩，钻孔压水试验q值为6Lu～173Lu。(4)天然建筑材料填筑风化料：位于左坝肩下游水库上坝公路旁，运距约150m。第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页固壁土料：位于距南掌水库10.5km的旧北泽料场。1.3工程投标1.3.1投标过程我公司于2005年5月16日购得招标文件后，立即组织公司精兵强将进行投标文件的编制工作，并按照要求将招标文件于2005年6月6日送达云南省元江县南掌水库除险加固工程建设管理局。2005年6月30日签署施工合同。1.3.2招标文件编制依据1.3.2.1元江县南掌水库拦河坝塑性砼防渗墙及两岸帷幕灌浆工程招标文件。1.3.2.2施工图纸：《防渗墙灌浆帷幕平面布置图、防渗墙施工平台布置及导向槽结构图》（NZ-sg-fsq-js-01）、《大坝砼防渗墙、帷幕灌浆剖面布置图》（NZ-sg-fsq-js-02）、《南掌水库坝址枢纽工程地址图》（NZ-CS-DZ-02）、《大坝轴线地址剖面图》（NZ-CS-DZ-03）；1.3.2.3现场踏勘所获得的信息。1.3.1.4北京市京水建设有限责任公司有关质量方针、质量目标及其它相关的管理文件。1.3.1.5引用标准和规程规范《混凝土结构工程施工及验收规范》GB50204——92；《混凝土质量控制标准》GB50164——92；《硅酸盐水泥、普通硅酸盐水泥》GB175——92；《预制混凝土构件质量检验评定标准》GBJ321——90；《粉煤灰混凝土应用技术规范》GBJ146——90；《混凝土强度检验评定标准》GBJ107——87；《混凝土拌和用水标准》JGJ63——89；《水工混凝土掺粘土技术规范》；《水工混凝土施工规范》SDJ207——82；《水工混凝土外加剂技术规程》DL/T5100——1999；《水工混凝土试验规程》SD105——82；《水工砼施工规范》（SD——82）；《水利水电工程混凝土防渗墙施工规范》（DL/T5199-2004）《水工建筑物水泥灌浆施工技术规范》SL62——94；《水利水电工程钻孔压水试验规程》SL25——92；第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页《水利水电工程岩石试验规程》（试行）SDJ201——81；《水利水电工程岩石试验规程》（补充部分）SDJ201——81；《水利水电工程施工测量规范》SL52——93；《中...
