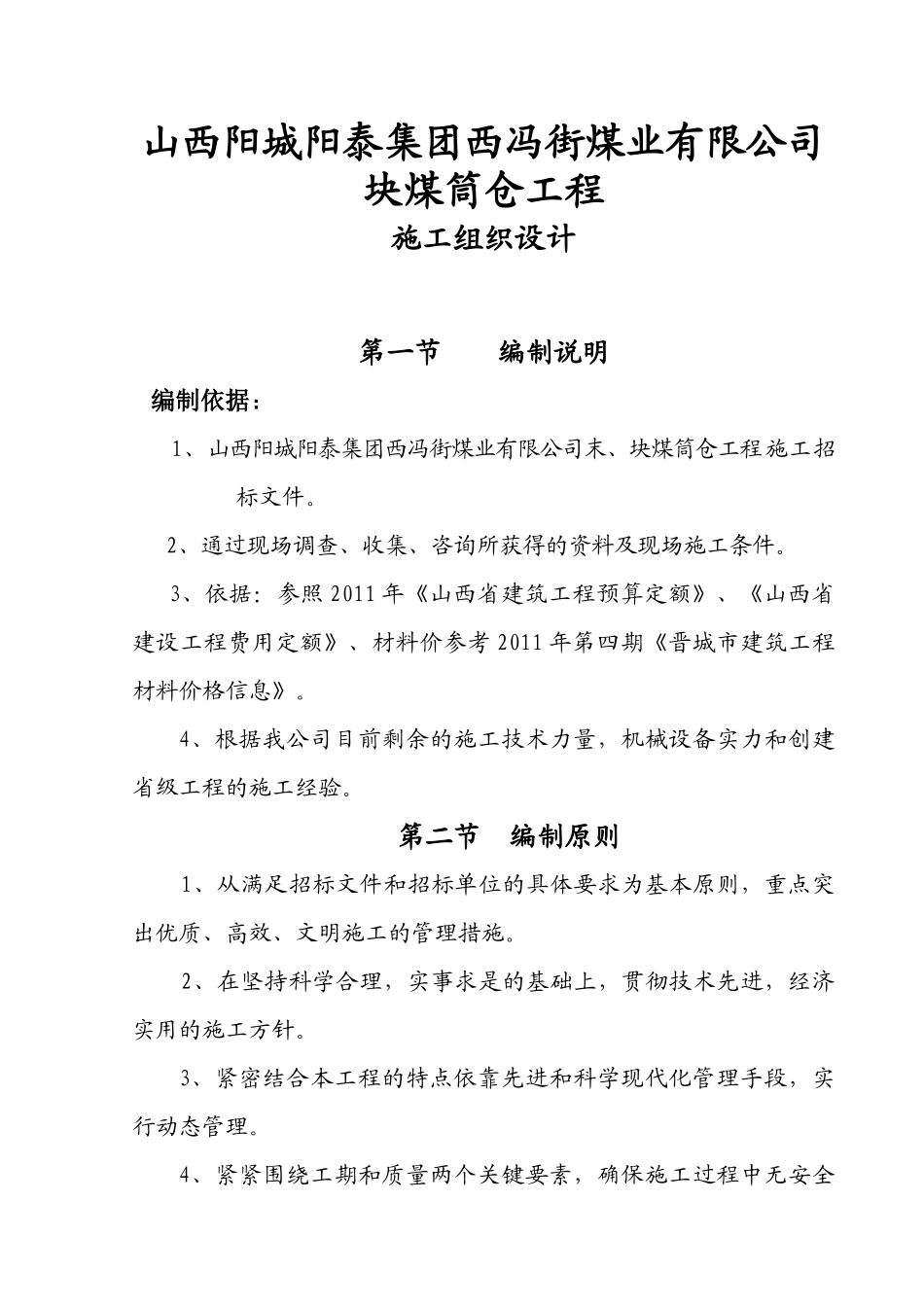

山西阳城阳泰集团西冯街煤业有限公司块煤筒仓工程施工组织设计第一节编制说明编制依据：1、山西阳城阳泰集团西冯街煤业有限公司末、块煤筒仓工程施工招标文件。2、通过现场调查、收集、咨询所获得的资料及现场施工条件。3、依据：参照2011年《山西省建筑工程预算定额》、《山西省建设工程费用定额》、材料价参考2011年第四期《晋城市建筑工程材料价格信息》。4、根据我公司目前剩余的施工技术力量，机械设备实力和创建省级工程的施工经验。第二节编制原则1、从满足招标文件和招标单位的具体要求为基本原则，重点突出优质、高效、文明施工的管理措施。2、在坚持科学合理，实事求是的基础上，贯彻技术先进，经济实用的施工方针。3、紧密结合本工程的特点依靠先进和科学现代化管理手段，实行动态管理。4、紧紧围绕工期和质量两个关键要素，确保施工过程中无安全责任事故，实现清洁生产，文明施工的目标，优化施工方案，大力推广新技术，提高施工技术含量和现代化施工水平。第三节工程概况本工程为山西阳泰集团西冯街煤业有限公司块煤筒仓，本工程有3个直径12米的煤仓，分八个自然层，基础采用钢筋混凝土条形基础，主体为筒体结构，仓顶为钢结构：结构混凝土标号基础垫层C15，基础梁、筏板采用C30，梁板柱及筒仓壁采用C30.漏斗：填料采用轻型砌块，漏斗斜壁填充层上作C25混凝土200厚，直径10@150双向钢筋网，30mm厚1：2水泥砂浆找平层，漏斗内衬做法：漏斗斜壁最高点底部三米范围采用压延微晶板材高强耐磨材料20mm厚。混凝土保护层厚度：基础筏板、地梁为40mm，筒仓壁、框架梁、柱30mm，板为20mm，地面：混凝土地面，门窗：木门窗及铝合金门窗，散水：混凝土散水1500mm。屋面：1.门式钢架走廊底部为轻钢结构，采用彩钢夹芯板保温。2.末煤仓部分为1：8水泥膨胀珍珠岩找坡、100厚挤塑聚苯乙烯泡沫塑料板保温、20厚1：3水泥砂浆找平，SBS改性沥青防水卷材4mm、涂料或粒料保护层。钢梯：室外连接螺旋钢梯。本工程耐火等级二级，结构安全等级二级，抗震设防类别丙类。第四节、施工准备2.1场地平整本工程地处煤场，场地较平，随时可以开始土方工程的施工。2.2大临工程①搅拌站：布置2台强制搅拌机，2个碎石料斗，每个斗容积10m3一座水泥仓库，能储存水泥80T，约100m2，容积10m3的水箱2个，砼输送泵一台。②垂直运输设备安装一台ZQ80塔吊，塔身安装高度45m。③由于现场狭窄，不能设钢筋制作加工场，所有钢筋均从厂外加工棚制作好后再运到现场。④现场大临设施一览表序号大临工程名称单位数量备注1水泥库m2100简易建筑100厚砼地面2砂石料场m2500砼地面3搅拌站m2150简易建筑4材料库m2100彩板房5现场办公室m250彩板房6木工棚m2100简易建筑7钢板制作的水箱m3102个8施工道路项(1)400厚砂石掺矸石9临时供电项(1)彩板房10施工供水项(1)500米11塔吊基础项1见图12警卫房m2302间砖砌13现场实验室m2202.3、施工用电由于本工程采用塔吊吊运材料，砼泵送浇筑，滑模施工等，所用机械较多，功率较大，合计用电功率约200kw。根据实际情况将砼输送泵与木工圆锯等接一路线，将塔吊、搅拌机、电焊机等及照明接一路线。P1=88kwP2=110kwKP11×88×1000I1=——————--=----—------=179AＵ线COSφ380×0.75KP21×110×1000I2=——————=——————-----=223AU线COSΦ380×0.75故分别选用35平方毫米和50平方毫米的BX型铜芯橡皮线作导线。2.4、施工用水计算；本工程以砼施工为主，按计划每班浇筑砼50m3。现场人员按100人计，工地不设食堂，不设消防栓。（1）施工工程用水量计算；取N1=1800L/mi3K2=1.5取K1=1.1ΣQ1N1·K250×1800×1.5q1=k1——————-=1.1×——————---=5.156L/S8×36008×3600（2）生活用水量计算：取N2=30L/人K3=1.4t=2p1·n2·k3100×30×1.4由公式q2=——————-=——————=0.073L/St×8×36002×8×3600(3)总用水量计算：Q=q1+q2=5.156+0.073=5.229L/S(4)管径计算：4Q4×5.229D=——————---=——————-----=0.074m取76mmπ·V·1000π×1.2×1000故现场总用水量为5.229L/S，用直径76mm的钢管即可。2.5、施工机具准备，见主要施工机具表。施工机械、设备一览表：序号名...
