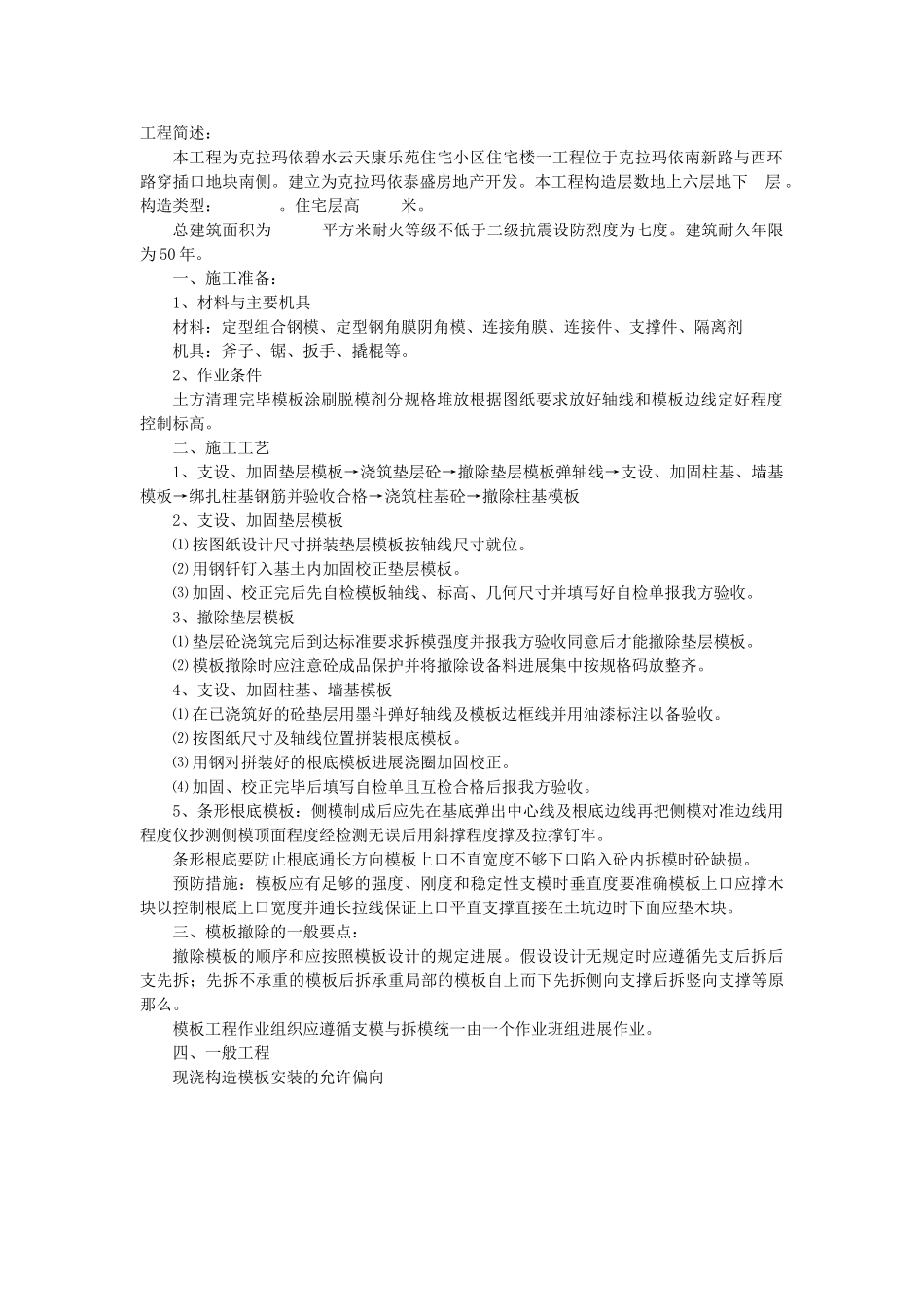

工程简述：本工程为克拉玛依碧水云天康乐苑住宅小区住宅楼一工程位于克拉玛依南新路与西环路穿插口地块南侧。建立为克拉玛依泰盛房地产开发。本工程构造层数地上六层地下层。构造类型：。住宅层高米。总建筑面积为平方米耐火等级不低于二级抗震设防烈度为七度。建筑耐久年限为50年。一、施工准备：1、材料与主要机具材料：定型组合钢模、定型钢角膜阴角模、连接角膜、连接件、支撑件、隔离剂机具：斧子、锯、扳手、撬棍等。2、作业条件土方清理完毕模板涂刷脱模剂分规格堆放根据图纸要求放好轴线和模板边线定好程度控制标高。二、施工工艺1、支设、加固垫层模板→浇筑垫层砼→撤除垫层模板弹轴线→支设、加固柱基、墙基模板→绑扎柱基钢筋并验收合格→浇筑柱基砼→撤除柱基模板2、支设、加固垫层模板⑴按图纸设计尺寸拼装垫层模板按轴线尺寸就位。⑵用钢钎钉入基土内加固校正垫层模板。⑶加固、校正完后先自检模板轴线、标高、几何尺寸并填写好自检单报我方验收。3、撤除垫层模板⑴垫层砼浇筑完后到达标准要求拆模强度并报我方验收同意后才能撤除垫层模板。⑵模板撤除时应注意砼成品保护并将撤除设备料进展集中按规格码放整齐。4、支设、加固柱基、墙基模板⑴在已浇筑好的砼垫层用墨斗弹好轴线及模板边框线并用油漆标注以备验收。⑵按图纸尺寸及轴线位置拼装根底模板。⑶用钢对拼装好的根底模板进展浇圈加固校正。⑷加固、校正完毕后填写自检单且互检合格后报我方验收。5、条形根底模板：侧模制成后应先在基底弹出中心线及根底边线再把侧模对准边线用程度仪抄测侧模顶面程度经检测无误后用斜撑程度撑及拉撑钉牢。条形根底要防止根底通长方向模板上口不直宽度不够下口陷入砼内拆模时砼缺损。预防措施：模板应有足够的强度、刚度和稳定性支模时垂直度要准确模板上口应撑木块以控制根底上口宽度并通长拉线保证上口平直支撑直接在土坑边时下面应垫木块。三、模板撤除的一般要点：撤除模板的顺序和应按照模板设计的规定进展。假设设计无规定时应遵循先支后拆后支先拆；先拆不承重的模板后拆承重局部的模板自上而下先拆侧向支撑后拆竖向支撑等原那么。模板工程作业组织应遵循支模与拆模统一由一个作业班组进展作业。四、一般工程现浇构造模板安装的允许偏向注：检查中心线位置时应沿纵、横两个方向测并取其中的较大值。五、成品保护坚持模板每次使用后清理板面涂刷脱模剂。材料应按编分类堆放整齐。六、平安环保措施支模过程中应遵守平安操作规程如遇中途停歇应将就位的支顶模板连接结实不得空架浮搁。拆模间歇时应将松开的部件和模板运走。拆模后木板上的钉子应及时拔除或敲平防止钉子扎脚。工程允许偏向〔mm〕检验轴线位置5钢尺检查底模外表标高±5水准仪或拉线钢尺检查截面尺寸根底±10钢尺检查柱墙梁±4-5钢尺检查层高垂直度6经纬仪或吊线钢尺检查8经纬仪或吊线钢尺检查相邻两板外表高差2钢尺检查外表平整度52m靠尺和塞尺检查
