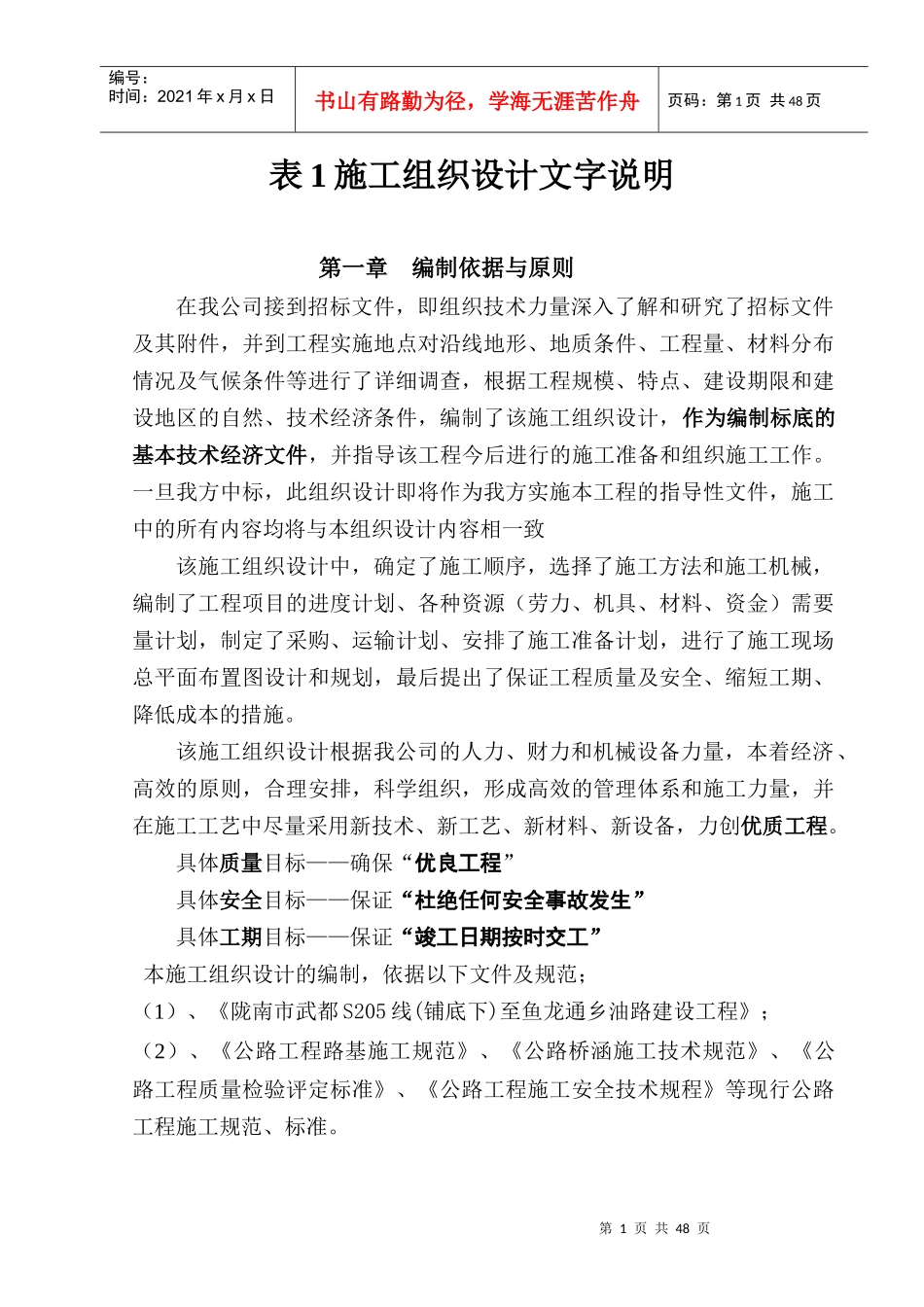

第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共48页表1施工组织设计文字说明第一章编制依据与原则在我公司接到招标文件,即组织技术力量深入了解和研究了招标文件及其附件,并到工程实施地点对沿线地形、地质条件、工程量、材料分布情况及气候条件等进行了详细调查,根据工程规模、特点、建设期限和建设地区的自然、技术经济条件,编制了该施工组织设计,作为编制标底的基本技术经济文件,并指导该工程今后进行的施工准备和组织施工工作。一旦我方中标,此组织设计即将作为我方实施本工程的指导性文件,施工中的所有内容均将与本组织设计内容相一致该施工组织设计中,确定了施工顺序,选择了施工方法和施工机械,编制了工程项目的进度计划、各种资源(劳力、机具、材料、资金)需要量计划,制定了采购、运输计划、安排了施工准备计划,进行了施工现场总平面布置图设计和规划,最后提出了保证工程质量及安全、缩短工期、降低成本的措施。该施工组织设计根据我公司的人力、财力和机械设备力量,本着经济、高效的原则,合理安排,科学组织,形成高效的管理体系和施工力量,并在施工工艺中尽量采用新技术、新工艺、新材料、新设备,力创优质工程。具体质量目标——确保“优良工程”具体安全目标——保证“杜绝任何安全事故发生”具体工期目标——保证“竣工日期按时交工”本施工组织设计的编制,依据以下文件及规范;(1)、《陇南市武都S205线(铺底下)至鱼龙通乡油路建设工程》;(2)、《公路工程路基施工规范》、《公路桥涵施工技术规范》、《公路工程质量检验评定标准》、《公路工程施工安全技术规程》等现行公路工程施工规范、标准。第2页共48页第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页第二章工程概况2.1工程项目特征2.1.1路线起终点及工程概况陇南市武都S205线(铺底下)至鱼龙通乡油路建设工程,起点位于S205线K126+900安化镇米仓山,途经李家庙、党家湾、黑头坪、焦家碾、石板桥、巷口里终点为鱼龙镇政府,本公路起点桩号K0+000,终点桩号K13+502.775,路线长13.502Km.本公路全线采用四级公路技术标准,设计行车车速20km/h,本公路K2+120~K2+420K7+140~K7+600、K8+140~K8+280、K8+440~K8+680、K9+280~K9+940、K10+200~K10+960、K11+200~K12+000段村镇过境段和施工难度大路段路基宽度为4.5米,路面宽为3.5米.其余路段路基宽度为6.5米,路面宽为6米.本公路技术标准如表1路段等级技术指标K0+000~K13+502.775四级公路计算行车速度(km/h)20路基宽度(m)6.5(4.5)行车宽度(m)6(3.5)第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页停车视距(m)20极限最小半径(m)15一般最小半径(m)30回头弯道最小半径(m)15缓和曲线最小长度(m)20最大纵坡(%)10路基,涵洞设计洪水频率1/25小巧设计洪水频率1/25中桥设计洪水频率1/50桥面净宽(m)无本项目新建涵洞26处,完全利用3处,清淤利用1处,加长利用2处.本项目全线主要工程量见表2.表2全线主要工程量表工程项目S205线(铺底下)至鱼龙通乡油路建设工程备注桩号K0+000~K13+502.775路线长(km)13.502土方(m3)64795第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页石方(m3)40000排水(m3/m)4574.7/10764防护(m3/m)3340.5/908涵洞新建(m/道)157/26接长利用(m/道)1/1维修利用(m/道)19.5/3完全利用(m/道)19.5/3桥梁利用(m/座)0新建(m/座)0安全护柱(根)50标志牌(块)36里程牌(块)13道路交叉(处)12.1.2原有公路情况本项目原有公路平,纵面线性指标较低,超标严重,弯急坡陡,行车条件差,公路以挖方路基为主,施工过程中应严格按设计刷坡,确保边坡稳定.路基宽度多在5.5米,路面宽度5米,最大纵坡13%,平曲线最小半径8米,属等外公路.路面为简易天然砂跞路面,因多年行车碾压,致使路面坑槽、翻浆较多,搓板严重,行车颠簸,晴天行车尘土飞扬,雨天又是泥泞难行.原有公路按原地形开挖拓宽,同时在施工中采取避难就易的办法,使该路修通标准低,通车后基本未进行改线,加之配套的涵洞、防护及排水设施...
