埋地钢质管道环氧煤沥青防腐层技术VIP免费

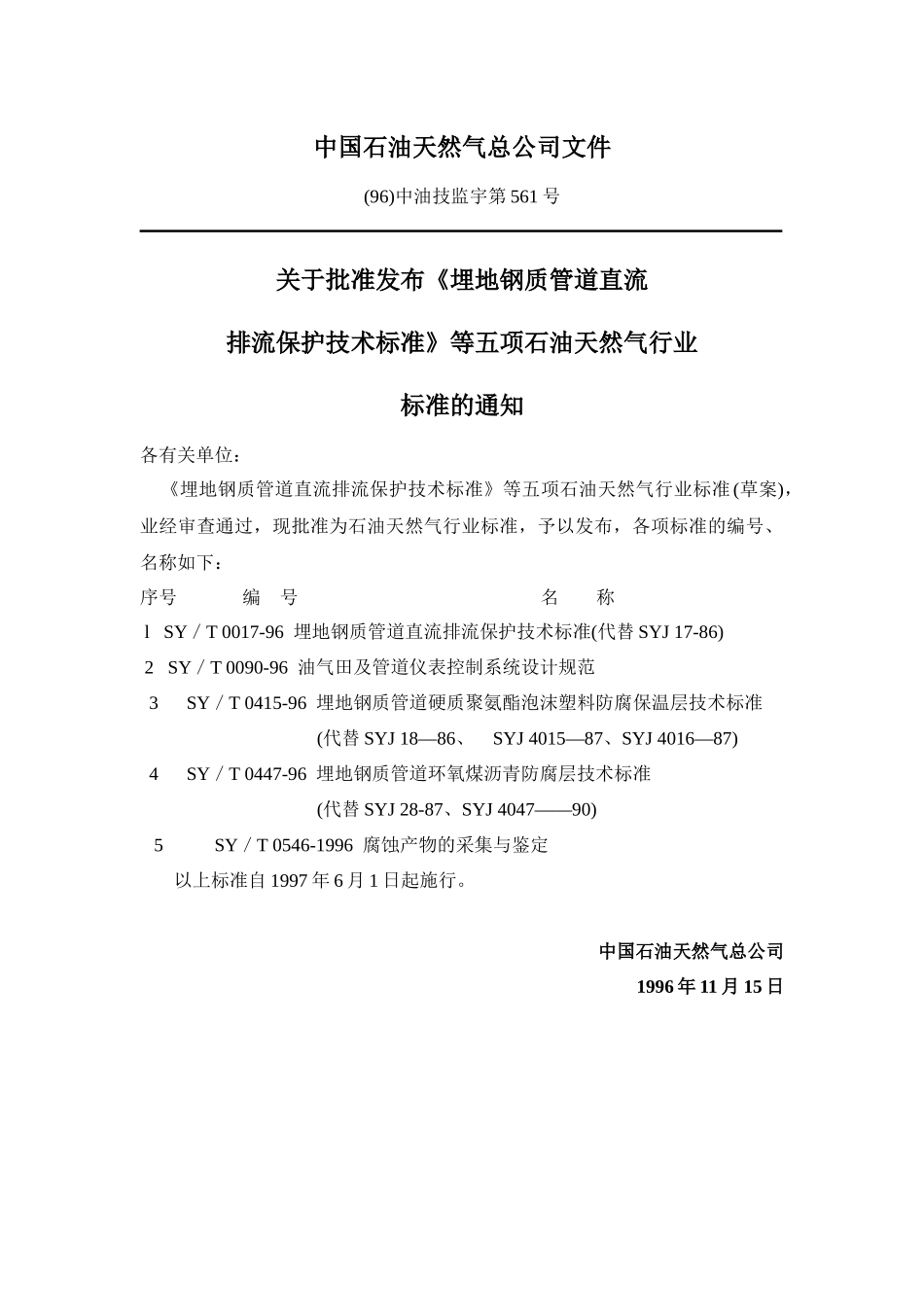

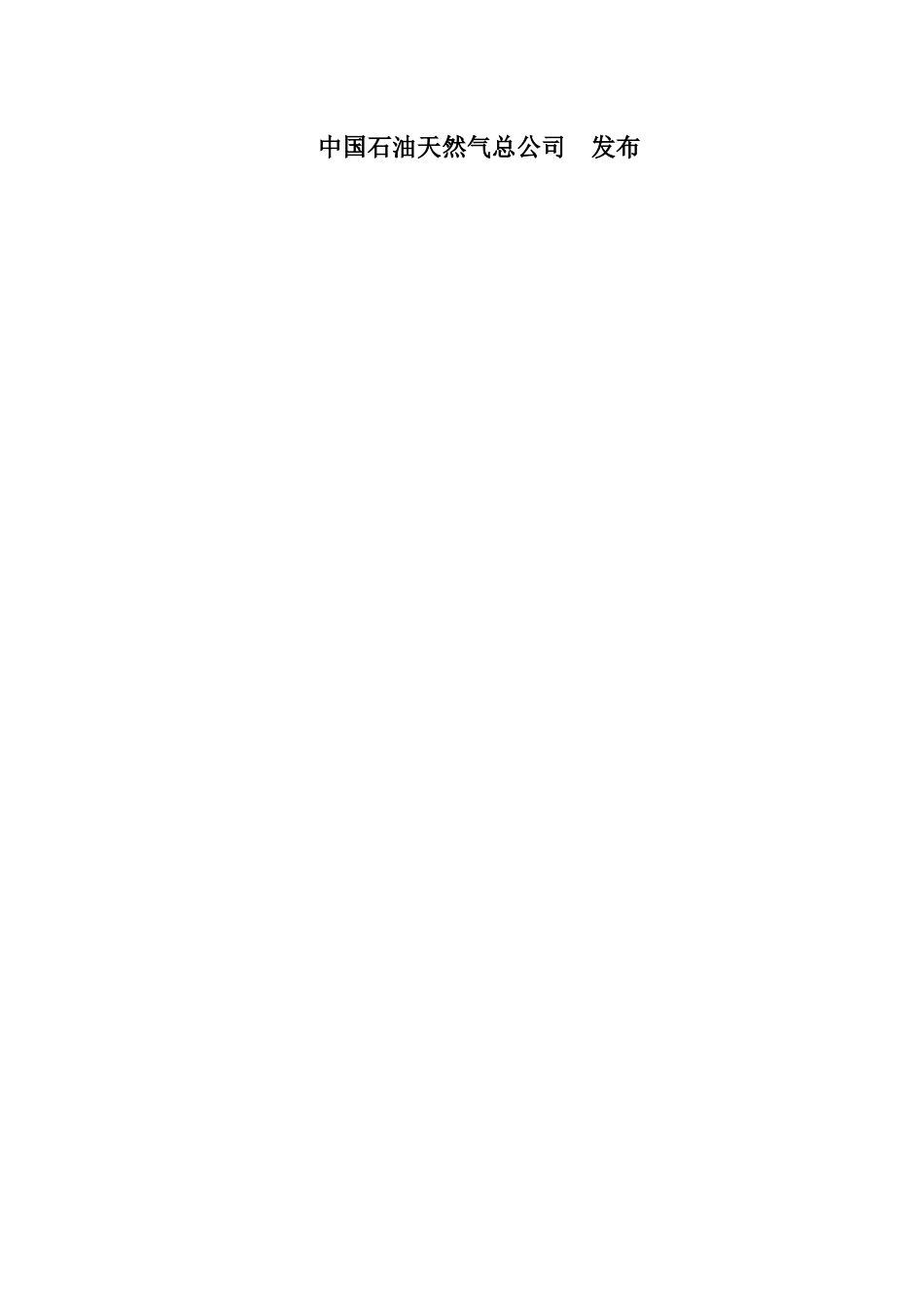

中华人民共和国石油天然气行业标准SY／T0447—96埋地钢质管道环氧煤沥青防腐层技术标准Standardofcoaltarepoxycoatingforburiedsteelpipelinel996—11—15发布1997—06—01实施中国石油天然气总公司发布中国石油天然气总公司文件(96)中油技监宇第561号关于批准发布《埋地钢质管道直流排流保护技术标准》等五项石油天然气行业标准的通知各有关单位：《埋地钢质管道直流排流保护技术标准》等五项石油天然气行业标准(草案)，业经审查通过，现批准为石油天然气行业标准，予以发布，各项标准的编号、名称如下：序号编号名称lSY／T0017-96埋地钢质管道直流排流保护技术标准(代替SYJ17-86)2SY／T0090-96油气田及管道仪表控制系统设计规范3SY／T0415-96埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准(代替SYJ18—86、SYJ4015—87、SYJ4016—87)4SY／T0447-96埋地钢质管道环氧煤沥青防腐层技术标准(代替SYJ28-87、SYJ4047——90)5SY／T0546-1996腐蚀产物的采集与鉴定以上标准自1997年6月1日起施行。中国石油天然气总公司1996年11月15日目次l总则2防腐层等级与结构3材料3.1环氧煤沥青涂料3.2玻璃布3.3材料验收，4施工技术要求4.1准备工作4.2漆料配制4.3涂底漆4.4打腻子4.5涂面漆和缠玻璃布5防腐层检验及修补5.l一般要求，5.2外观检查5.3厚度检查5.4漏点检查5.5粘结力检查5.6标志与记录6储存及运输7补口及补伤7.1补口7.2补伤8下沟及回填99竣工资料附录A环氧煤沥青防腐层工频电气强度试验方法附录B环氧煤沥青防腐层体积电阻率试验方法附录C环氧煤沥青防腐层吸水率试验方法附录D环氧煤沥青防腐层耐油性试验方法附录E环氧煤沥青防腐层耐沸水试验方法附录F本标准用词说明附加说明附件埋地钢质管道环氧煤沥青防腐层技术标准条文说明1总则1.0.1为正确使用环氧煤沥青涂料，保证环氧煤沥青防腐层的工程质量，特制定本标准。1.0.2本标准适用于输送介质温度不超过110℃的埋地钢质管道外壁环氧煤沥青防腐层的设计、施工及验收。钢制储罐采用环氧煤沥青防腐层时，可参照执行。1.0.3埋地钢质管道环氧煤沥青防腐层的设计与施工，除执行本标准外，尚应符合国家现行有关标准(规范)的规定。1.0.4引用标准GB／T1408--1989固体绝缘材料工频电气强度试验方法GB／T1410--1989固体绝缘材料体积电阻率和表面电阻率试验方法GB／T1720--1979漆膜附着力测定法GB／T1723--1993涂料粘度测定法GB／T1724--1973涂料细度测定法GB／T1725--1979涂料固体含量测定法GB／T1728--1979漆膜、腻子膜干燥时间测定法GB／T1730--1993漆膜硬度测定法摆杆阻尼试验GB／T1731--1993漆膜柔韧性测定法GB／T1732--1993漆膜耐冲击测定法GB／T1738--1979绝缘漆漆膜吸水率测定法GB／T1763--1979漆膜耐化学试剂性测定法GB3186--1982涂料产品的取样SYJ3749管道防腐层阴极剥离试验方法SYJ4149管道防腐涂料与金属粘结的剪切强度试验方法SY0063--92管道防腐层检漏试验方法SYJ4001--90长输管道线路工程施工及验收规范SYJ4007—86涂装前钢材表面处理规范JISK5664--1983煤焦油环氧树脂涂料ANSI／AWWAG210-78钢质水管道环氧煤沥青内外防腐层标准2防腐层等级与结构2.0.1为适应不同腐蚀环境对防腐层的要求，环氧煤沥青防腐层分为普通级、加强级、特加强级三个等级。其结构由一层底漆和多层面漆组成，面漆层间可加玻璃布增强。防腐层的等级与结构见表2.0.1。防腐层等级与结构表2.0.1等级结构干膜厚度(mm)普通级底漆—面漆—面漆—面漆≥0.30加强级底漆—面漆—面漆、玻璃布、面漆—面漆≥0.40特加强级底漆—面漆—面漆，玻璃布、面漆—面漆、玻璃布、面漆-面漆≥0.60注；“面漆、玻璃布、面漆”应连续涂敷，也可用一层浸满面漆的玻璃布代替。2.0.2在腐蚀环境恶劣或用户要求的情况下，防腐层可适当增加面漆层数。3材料3.1环氧煤沥青涂料3.1.1环氧煤沥青涂料是甲、乙双组分涂料，由底漆的甲组分加乙组分(固化剂)、面漆的甲组分加乙组分(固化剂)组成，并和相应的稀释剂配套使用。3.1.2环氧煤沥青涂料的技术指标应符合表3.1.2—1、表3.1.2—2及表3.1.2—3的规定。甲组分技术指标表3.1.2—1序号项目指标试验方法底漆面漆1粘度(涂-4粘度计.25℃±1℃)(s)常温型60...
